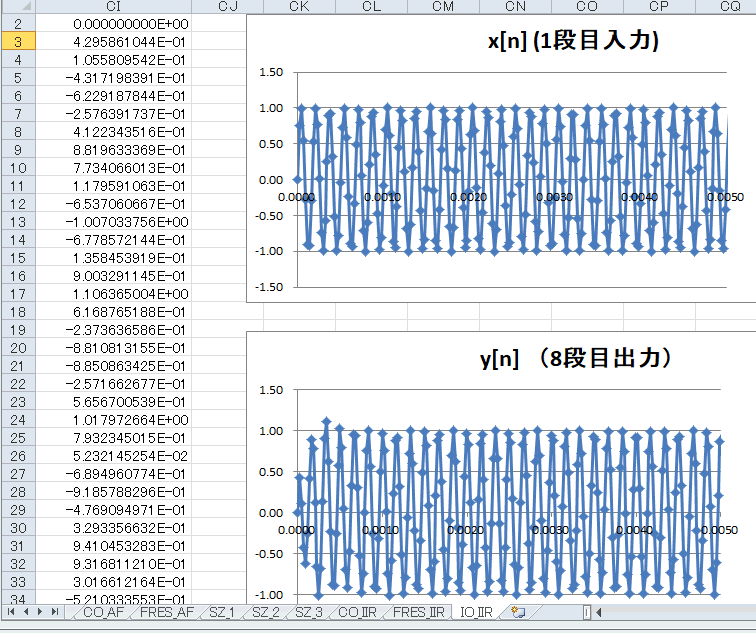

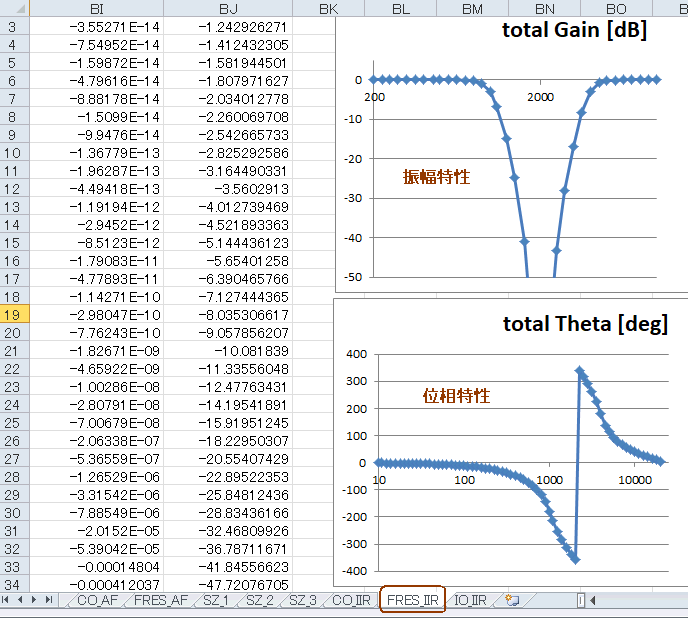

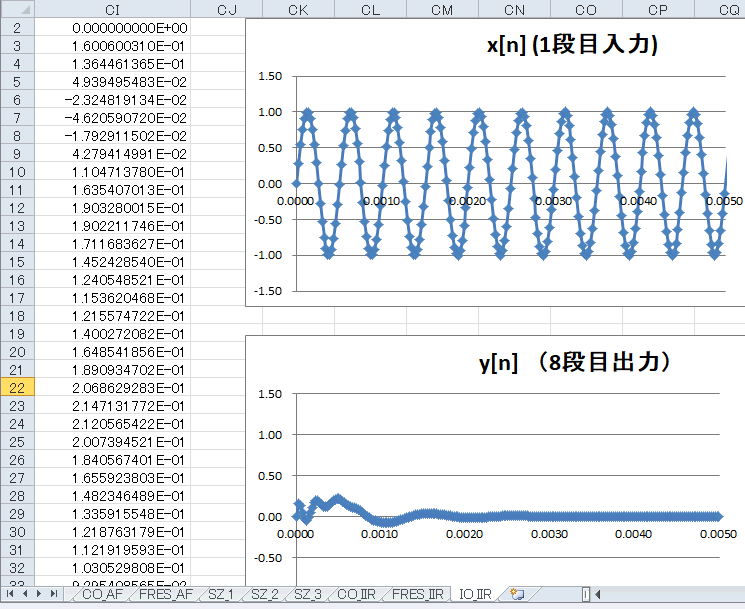

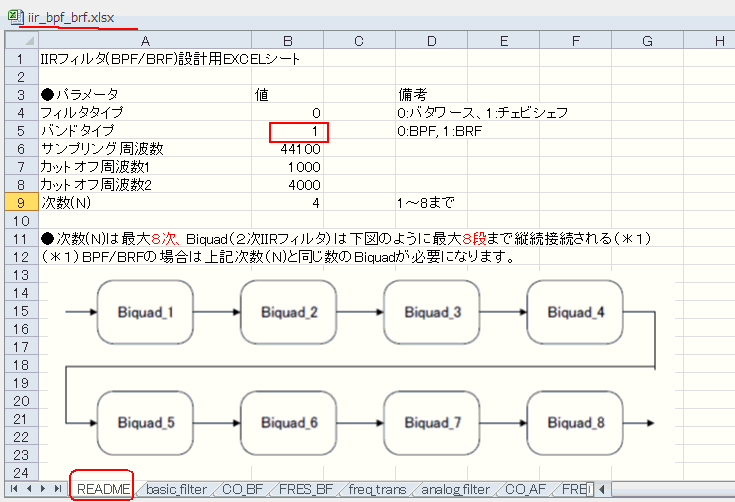

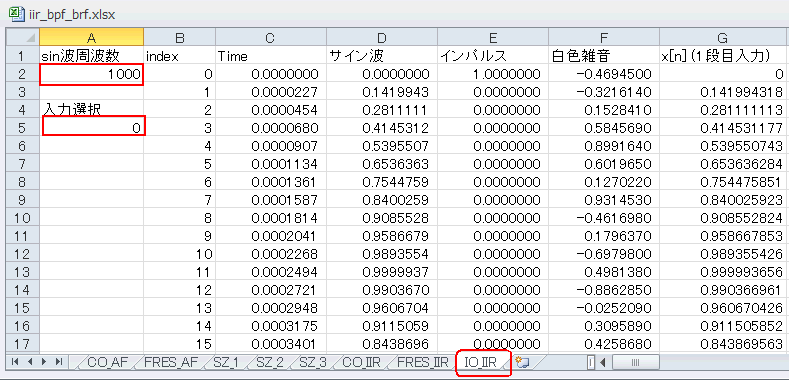

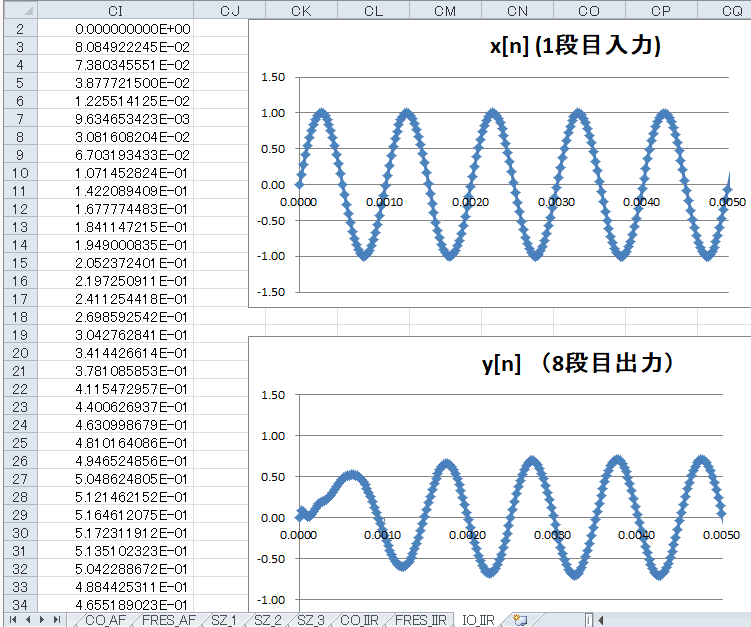

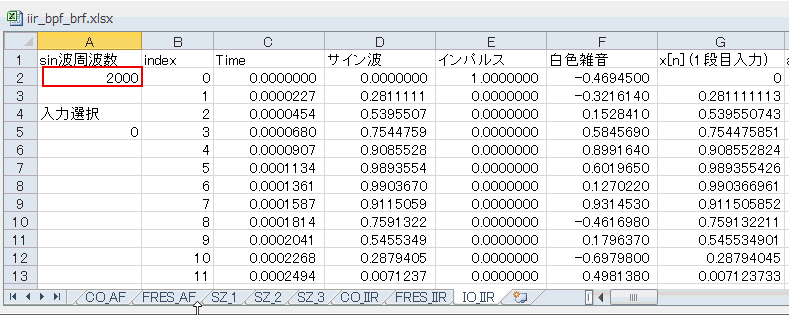

セミナ特製EXCEL�B-3　IIRフィルタ（BRF）の入出力特性の確認 ●READMEでパラメータ設定 　iir_bpf_brf.xlsxを開きましょう。READMEシートのバンドタイプを下図のように１（BRF）とします。 ●IIRフィルタの周波数特性を見る 　FRES_IIRシートで周波数特性を見ると下図のようになっています。バタワース型BRFでカットオフは1kHzと4kHzになります。上が振幅特性、下が位相特性です。 ■IIRフィルタの入出力特性を見る 　最後のIO_IIRシートでsin波周波数を1000, 入力選択を0とします。 ●サイン波の応答 　右の方に入出力特性があります。1kHzは-3dB減衰しており、この特性の低い方のカットオフになります。 　周波数を変えるにはA2セルを変えます。2000にしてみましょう。 　2kHzは大きく減衰、この特性と一致しています。 　6kHzは通過域(0dB)、この特性と一致しています。 次のページへ 目次へ戻る
