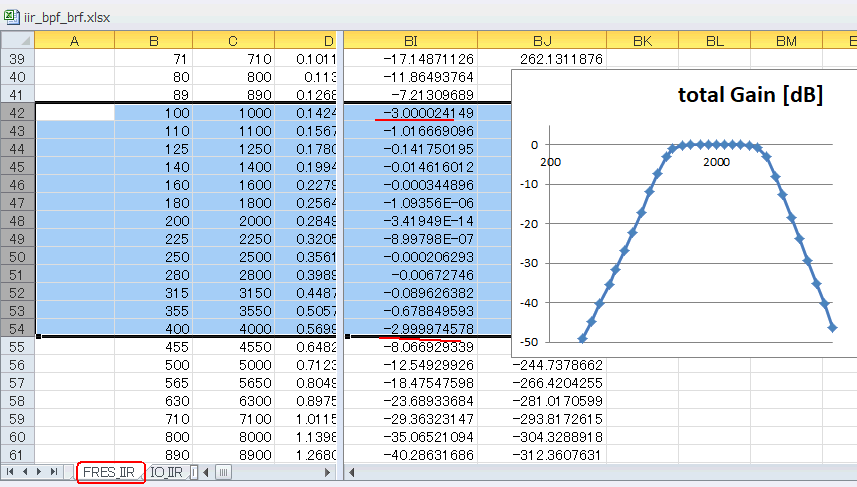

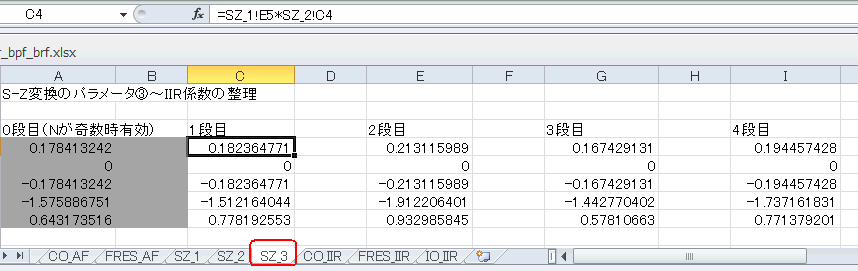

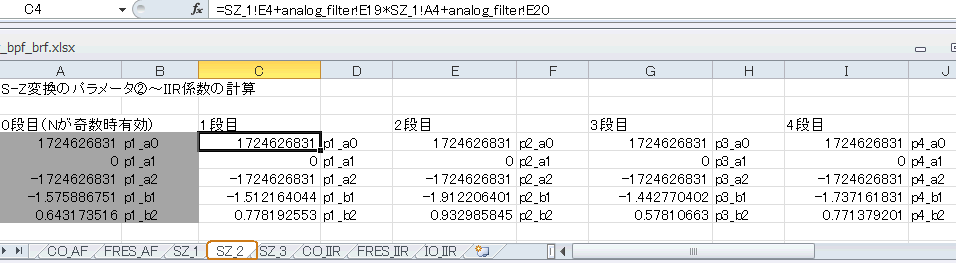

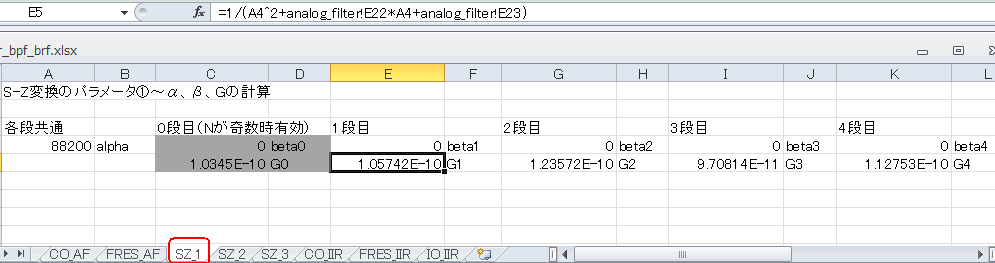

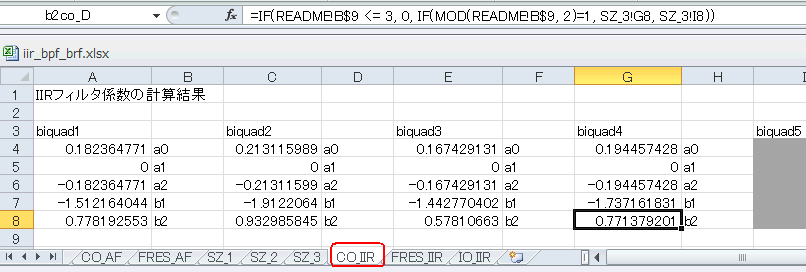

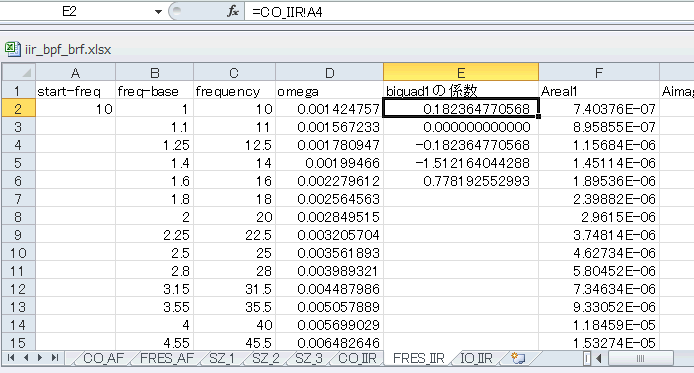

セミナ特製EXCEL�B-1　高次IIRフィルタ（BPF）の設計と検証（続き） ■双一次S-Z変換 　SZ_1シートからは双一次S-Z変換（この表A-3）を行います。アナログフィルタは4段あるので、それぞれのα、β、Gを表A-3に倣って求めます。 　次のSZ_2シートでは表A-3におけるC, D, E, A, Bを求めます。ここでも1段目〜4段目までそれぞれ求めます。 　次のSZ_3シートでは分子にくる係数にGを乗算しています。1〜4段目それぞれの分子に対して行います。 　隣のCO_IIRシートではSZ_3シートから適宜にIIRフィルタ係数を持ってきます。READMEでN=4次と指定すると下図のようにBiquadは4段、すなわち8次のIIRフィルタになります。 　次のFRES_IIRシートでIIRフィルタの周波数特性を計算します。 ●周波数特性の確認（IIRフィルタ） 　FRES_IIRシートの右端に周波数特性があります。高域通過、1000, 4000Hz, それぞれ-3.0 dBになっており、所望のIIRフィルタが設計できたことが分かります（＊５）。 （＊５）アナログフィルタではカットオフをあえて4000Hz→4111Hzとずらした。S-Z変換によってそのずれが相殺される 　以上でバタワース型IIRフィルタ（BPF）の設計は終了です。 �@アナログ基準LPF �Aプリワーピング �B周波数変換 �C双一次S-Z変換 　このような順序で進めます。LPF/HPF/BPR/BRFにかかわらず、�@はアナログ基準"LPF"であることに注意しましょう。 最初のページへ 目次へ戻る
