セミナ特製EXCEL②-3 IIRフィルタ（HPF）の入出力特性の確認（続き）
●インパルス応答

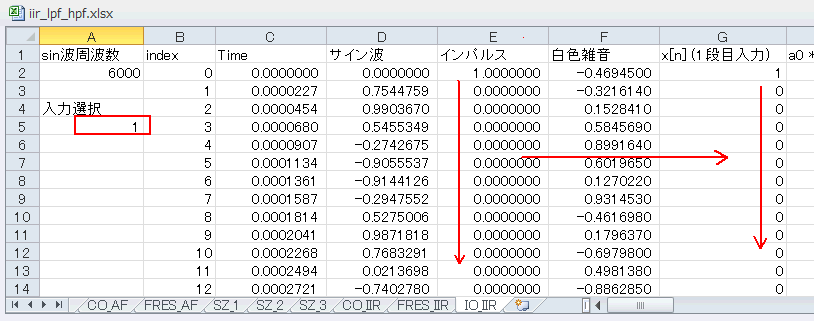

下図のように入力選択を１とします。これによりE列（単位インパルス）が選択され、G列にコピーされます。 |

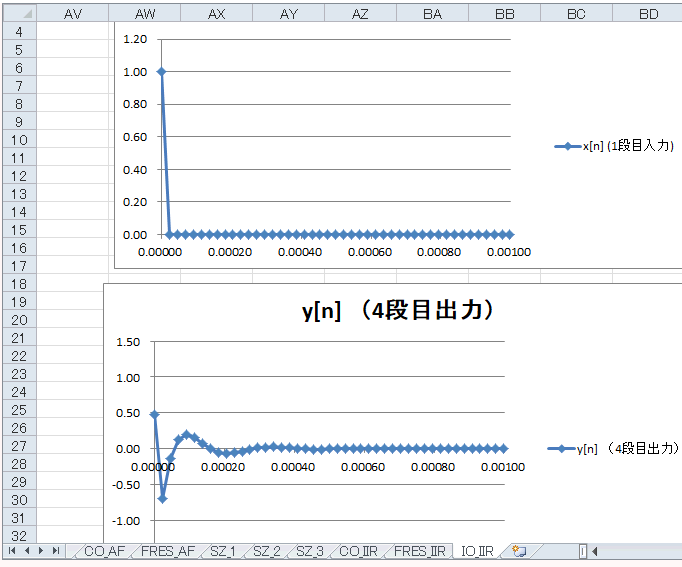

| インパルス応答は下図のようになります。HPFなので直流分がない形になります。 |

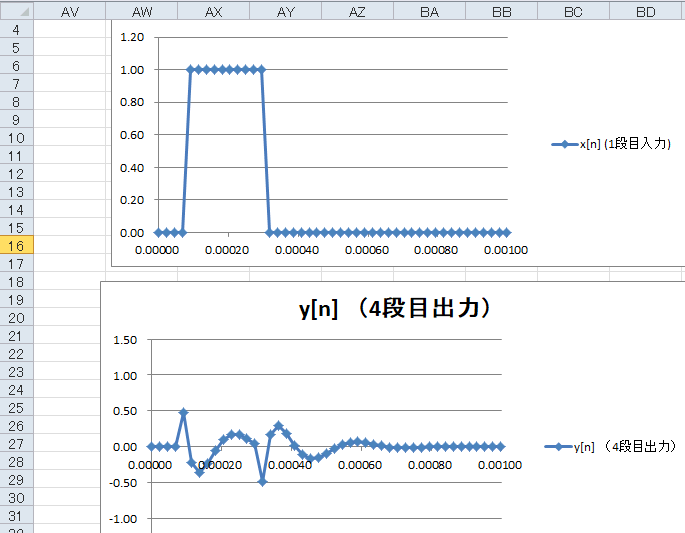

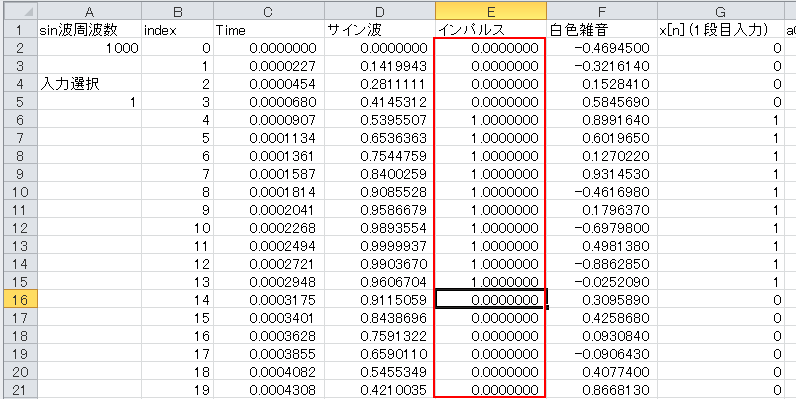

| 下図は台形波を入力した際の出力です。変化点に反応していることが分かります。 |
●白色雑音の応答

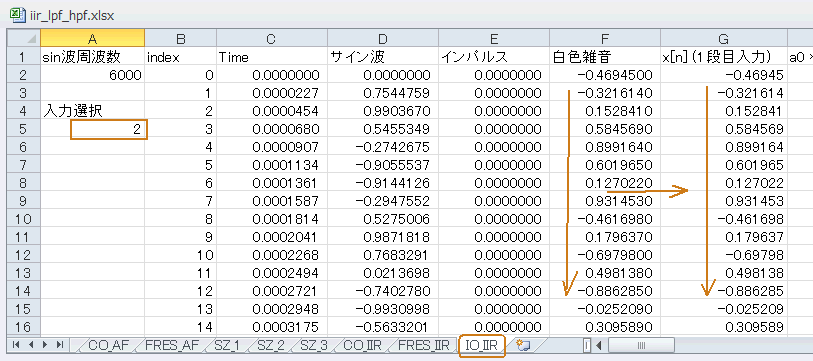

入力選択を２とするとF列がG列にコピーされます。これは白色雑音（ホワイトノイズ）になります。 |

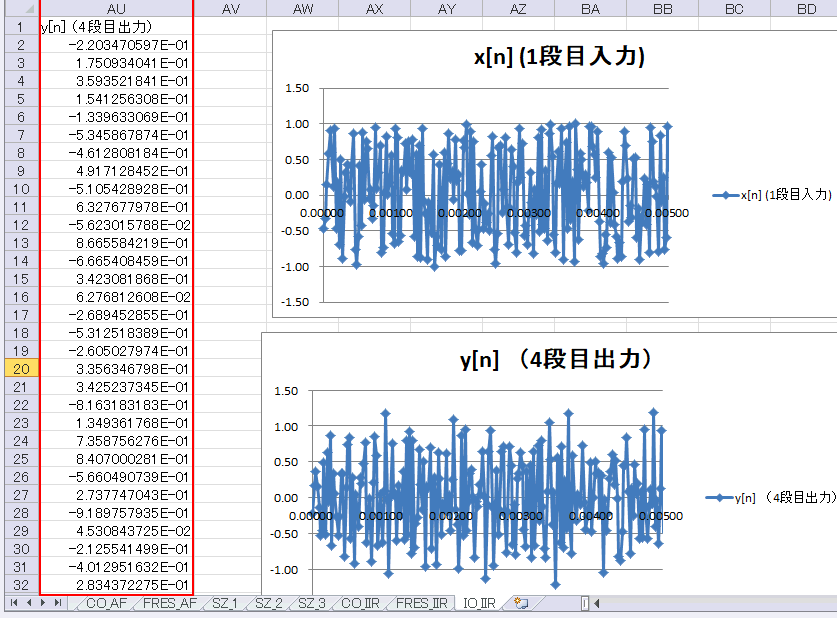

| 出力は下図のようになり、入力とあまり変わらないように見えます。 |
●別のEXCELでFFTしてみる

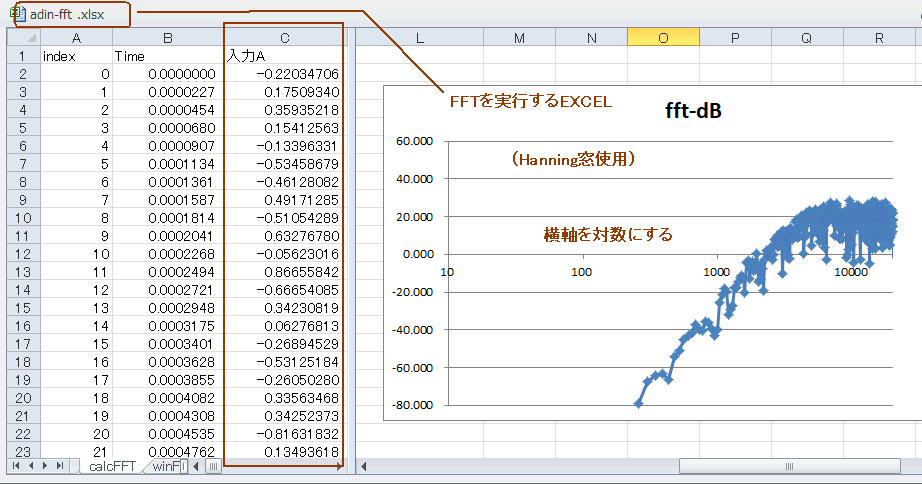

出力（上図のAU列から1024個）をコピーし、ここで使用したEXCEL(adin_fft.xlsx)のC列にコピーします。アドインを設定しなおしてFFTしてみると下図のようになります。 |
白色雑音の振幅特性はフラットなので、その応答をFFTすると「振幅特性」になります。理論値と比較すると大体の形が一致すると思います（＊１）。
（＊１）FFTを繰り返してAveraging（平均化）するとほぼ理論値と等しくなる。上図は1024点のFFTを1回行っただけの不十分な結果といえる。 |
