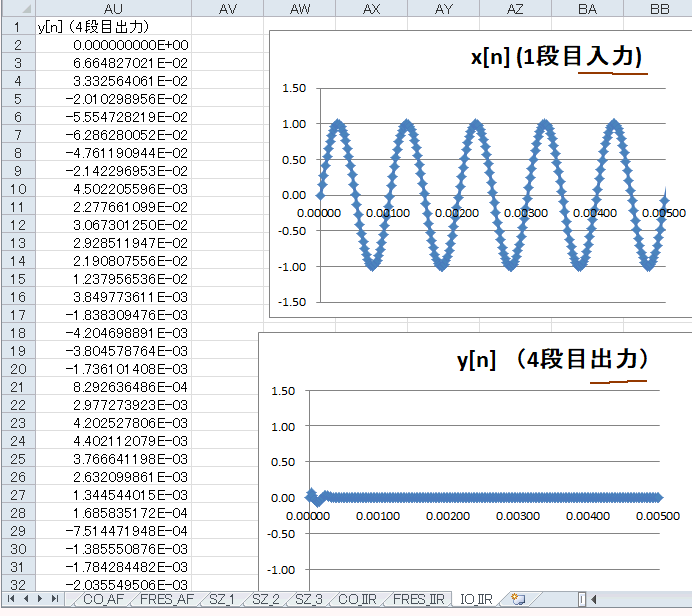

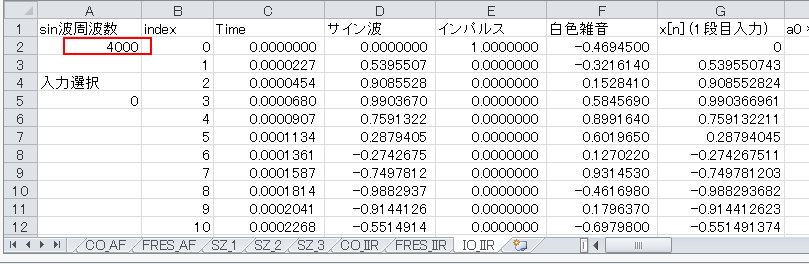

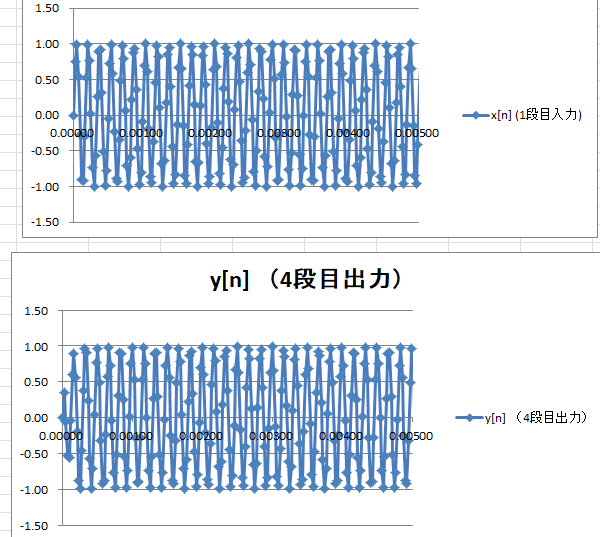

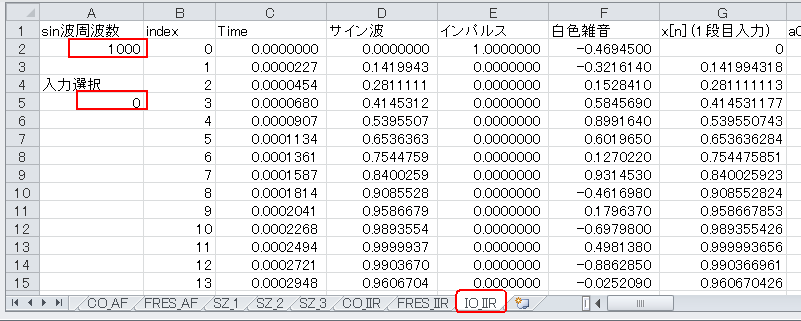

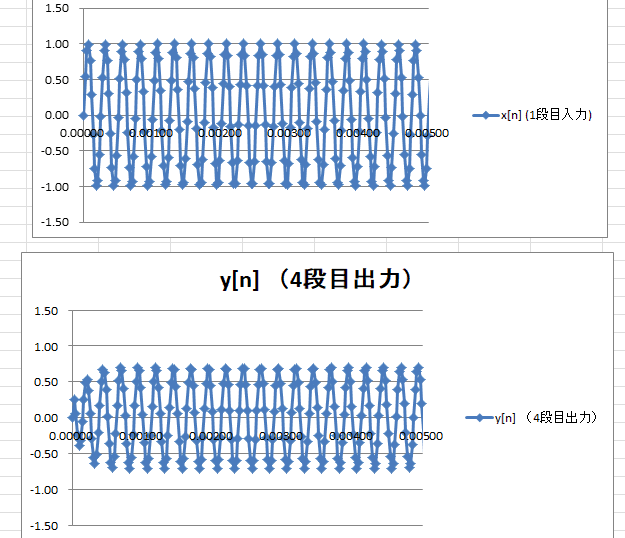

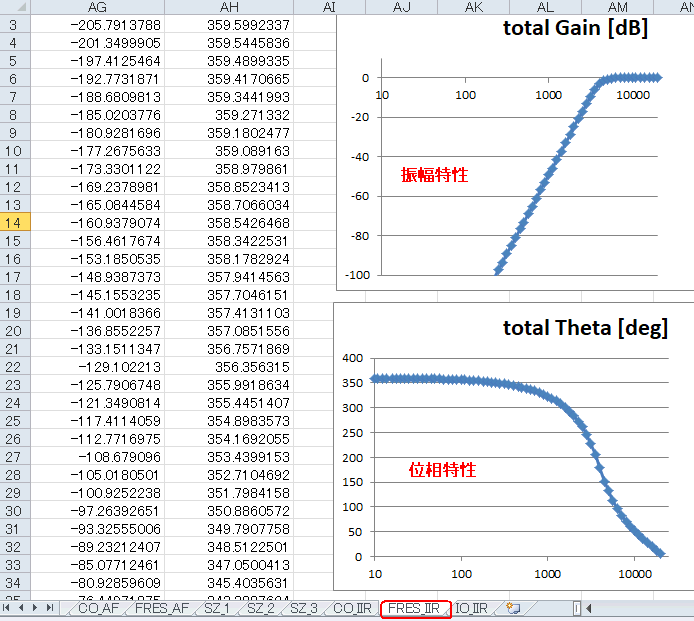

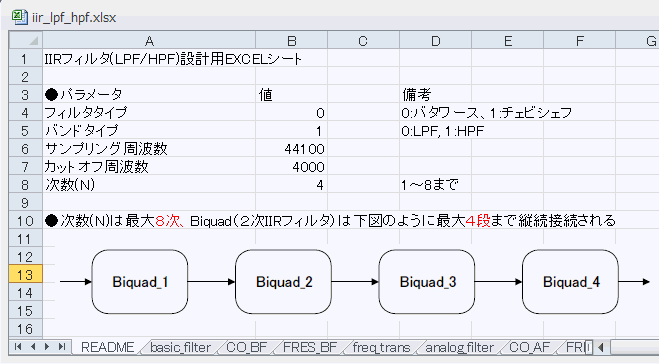

セミナ特製EXCEL�A-3　IIRフィルタ（HPF）の入出力特性の確認 ●READMEでパラメータ設定 　iir_lpf_hpf.xlsxを開きましょう。READMEシートのパラメータはデフォルトで設計してみましょう（下図）。 ●IIRフィルタの周波数特性を見る 　FRES_IIRシートで周波数特性を見ると下図のようになっています。バタワース型HPFでカットオフは4kHz、上が振幅特性、下が位相特性です。 ■IIRフィルタの入出力特性を見る 　最後のIO_IIRシートでsin波周波数を1000, 入力選択を0とします。 ●サイン波の応答 　右の方に入出力特性があります。1kHzは減衰しており、この特性と一致しています。 　周波数を変えるにはA2セルを変えます。4000にしてみましょう。 　4kHzは約0.7倍(-3dB)、この特性と一致しています。 　6kHzは約1.0倍(0dB)、この特性と一致しています。 次のページへ 目次へ戻る
