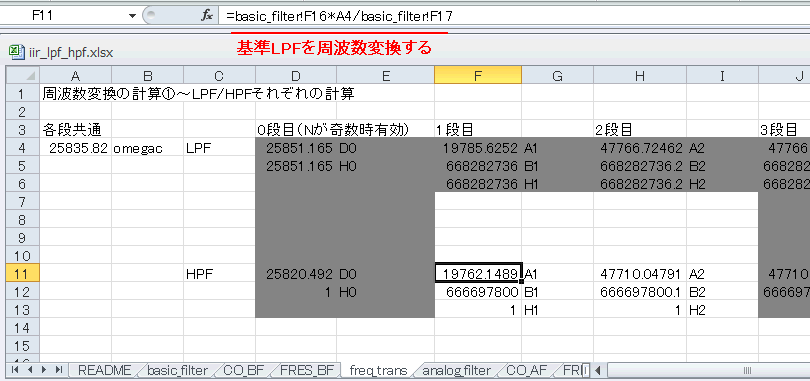

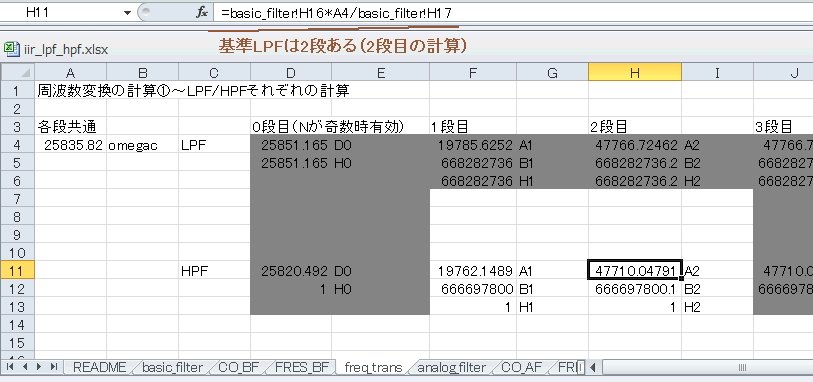

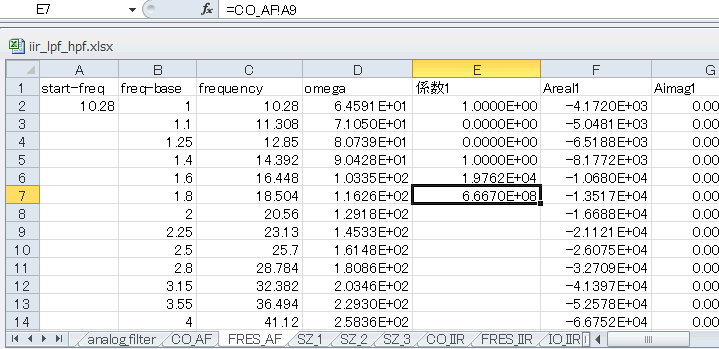

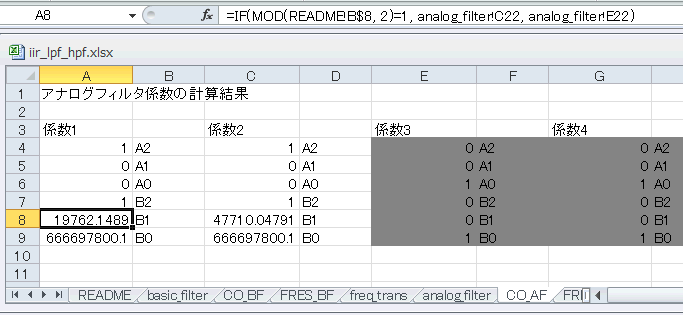

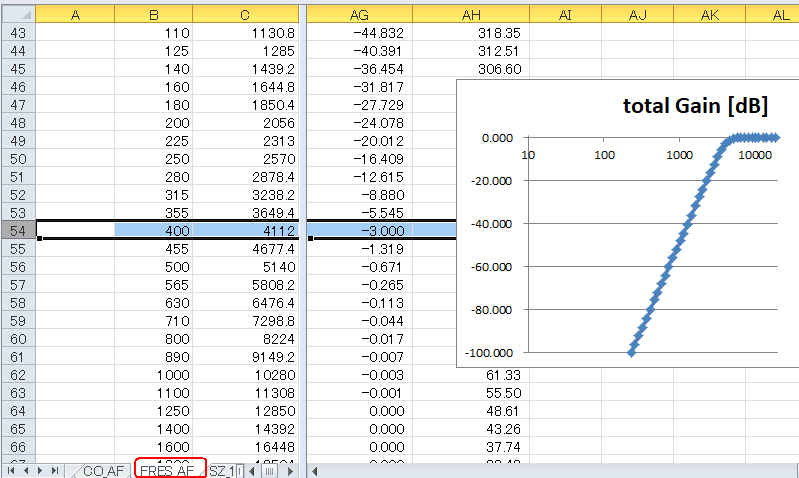

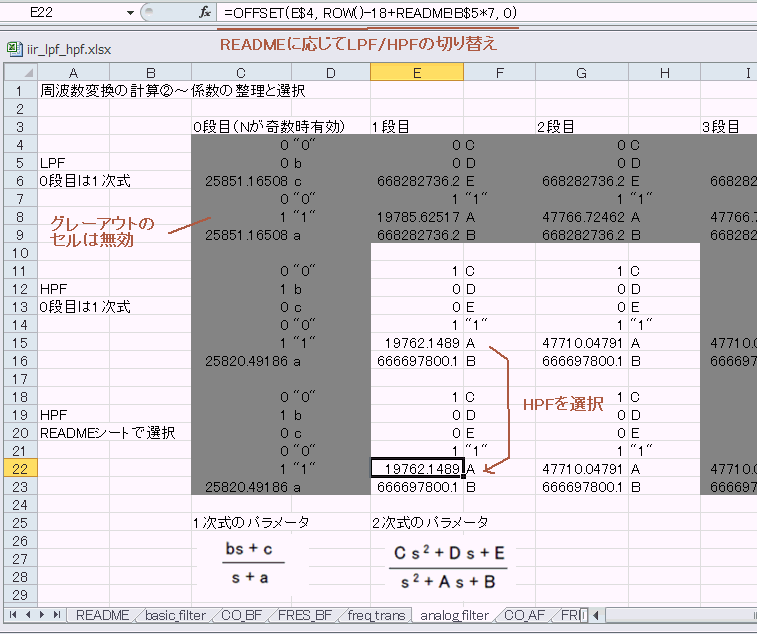

セミナ特製EXCEL�A-1　高次IIRフィルタ（HPF）の設計と検証（続き） ■周波数変換 　freq_transシートでは周波数変換を行います。各セルをクリックしてみましょう。この変換表にならってA1, B1, H1を計算しています。 　アナログ基準LPFは2段あるのでA2, B2, H2も計算して周波数変換終了です。 　次のanalog_filterシートで係数の整理と選択を行います。READMEシートでHPFを指定しているので11〜16行目を18〜23行目に持ってきます。 　隣のCO_AFシートでは下図のようにanalog_filterシートから適宜にアナログフィルタの係数を持ってきます。 　次のFRES_AFシートでアナログフィルタの周波数特性を計算します。 ●周波数特性の確認（アナログフィルタ） 　FRES_AFシートの右端に周波数特性があります。高域通過、4100Hzで-3.0 dBになっており、正しく周波数変換されていることが分かります（＊４）。 （＊４）プリワーピングによりカットオフが4000Hz→4111Hzになる。カットオフがナイキスト周波数(22050Hz）に近づくほど「ずれ」は大きくなる。プリワーピングする理由はここ。 次のページへ 目次へ戻る
