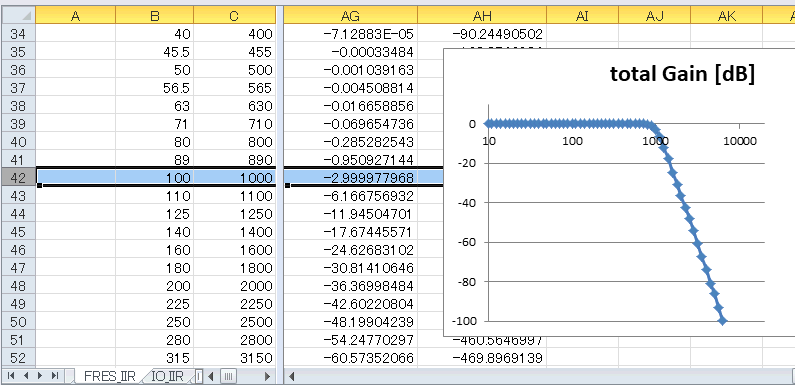

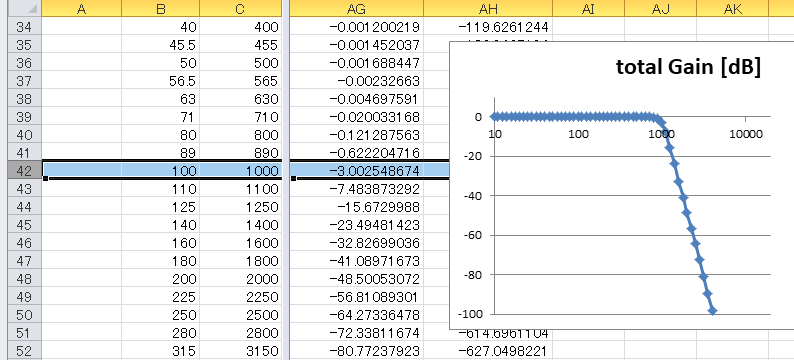

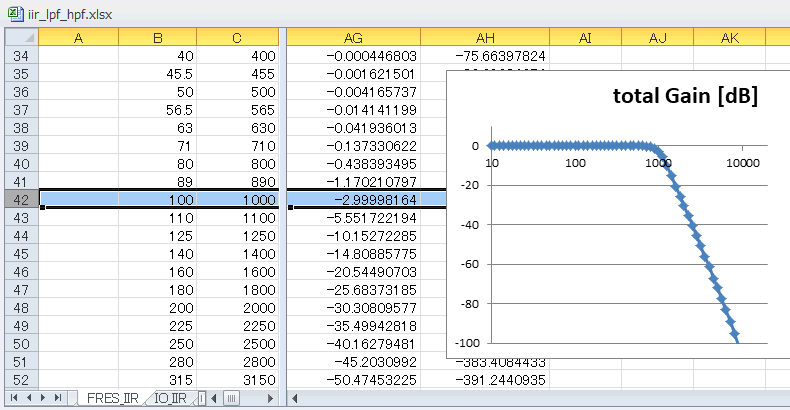

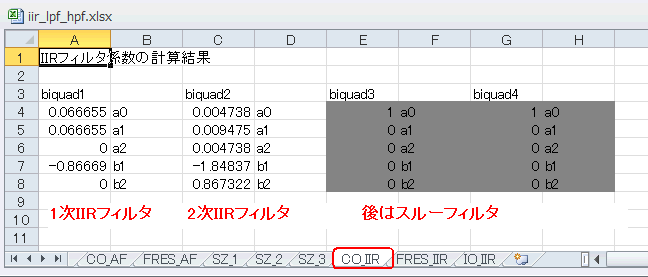

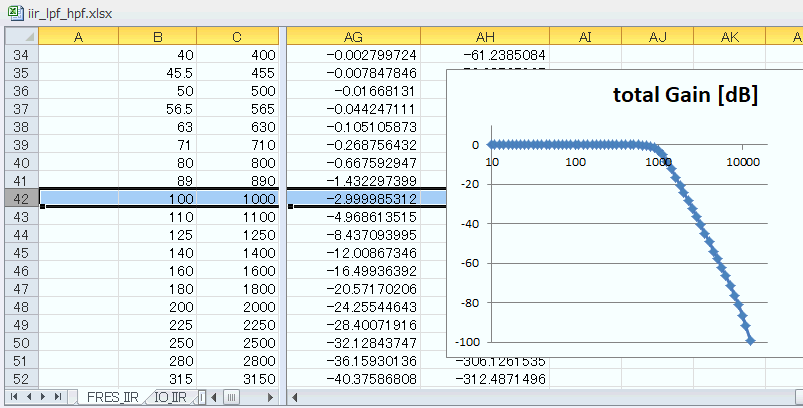

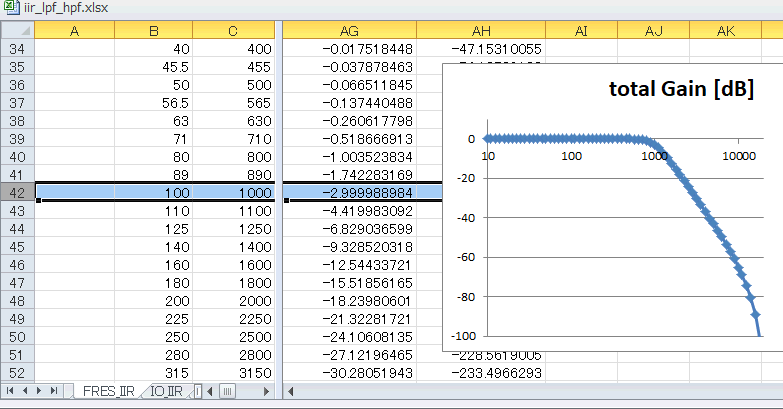

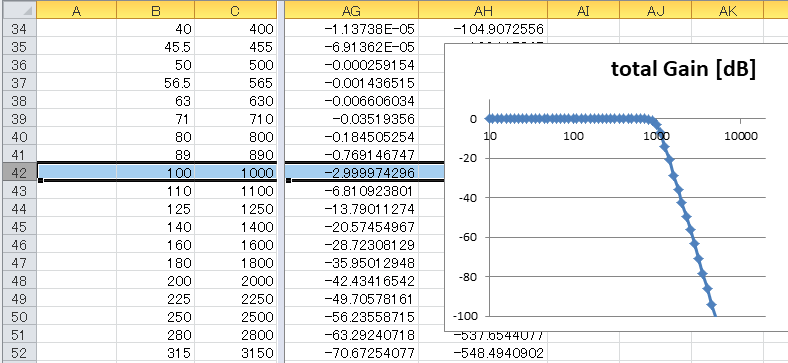

セミナ特製EXCEL�A-2　IIRフィルタ（LPF）の次数を変えてみる（続き） ■3次のIIRフィルタ 　READMEで次数N=3とするとBiquad1は1次、Biquad2は2次、合計3次になります。後のBiquad3、4はスルーフィルタなので実質Biquadは2個になります。 ●3次IIRフィルタの周波数特性 　FRES_IIRシートでIIRフィルタの周波数特性を計算します。低域通過、1000Hzで-3.0 dB、傾きは2次よりも急峻になっています。 ●4次IIRフィルタの周波数特性 　READMEで次数N=4とすると下図のようになります。低域通過、1000Hzで-3.0 dB、傾きは3次よりも急峻になっています。 ●5次IIRフィルタの周波数特性 　READMEで次数N=5とすると下図のようになります。低域通過、1000Hzで-3.0 dB、傾きは4次よりも急峻になっています。 ●6次IIRフィルタの周波数特性 　READMEで次数N=6とすると下図のようになります。低域通過、1000Hzで-3.0 dB、傾きは5次よりも急峻になっています。 ●7次IIRフィルタの周波数特性 　READMEで次数N=7とすると下図のようになります。低域通過、1000Hzで-3.0 dB、傾きは6次よりも急峻になっています。 ●8次IIRフィルタの周波数特性 　READMEで次数N=8とすると下図のようになります。低域通過、1000Hzで-3.0 dB、傾きは7次よりも急峻になっています。 ■次数NとBiquadの数の関係（LPF/HPFの場合） 　READMEで設定した次数NとBiquadの数は以下のような対応になります。 READMEの次数N Biquadの数 IIRﾌｨﾙﾀとしての次数 1 1 1 2 1 2 3 2 3 4 2 4 5 3 5 6 3 6 7 4 7 8 4 8 　下図はREADMEでN=8としたときの係数です。4個のBiquad全てが2次の係数を持つので8次IIRフィルタになります。 最初のページへ 目次へ戻る
