9-02 extras-3, 4層目のVHDL化（続き）
●stride=2 ゆえに画素数が減る
extras-4層目の畳み込みも2層目と同じように、パディングは１、そしてストライドが２になります。

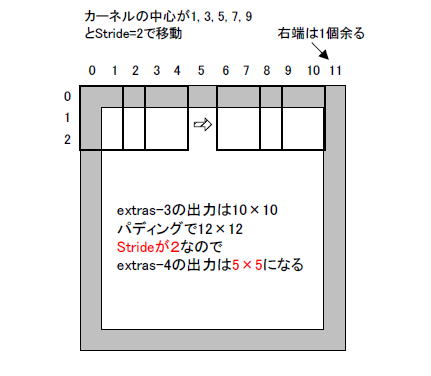

図9-26のように枠を1画素分拡げ、3x3のカーネルを2画素ぶん横にに動かしながら積和演算を行います（同図のように右端は1個余る）。縦方向も同様に2ラインぶん動かすので、その結果出力は5x5画素になります（下端も1ライン余る）。 |
図9-26 プーリングなしでもこうすれば画素数が減る
●画素やラインの飛ばし方

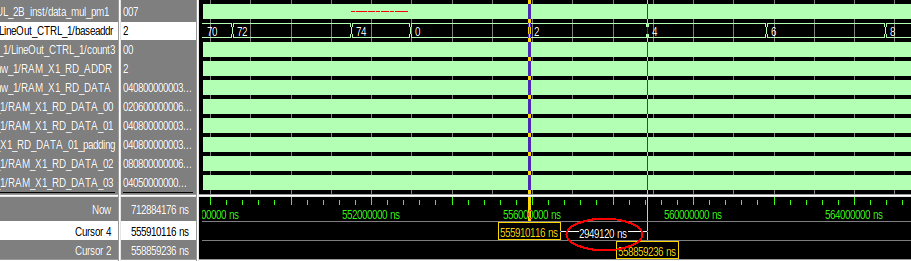

図9-27ではbaseaddrにcount3を加算して入力バッファのアドレスを生成してます。baseaddrはカーネルの位置を表すもので、0,
2, 4, 6,...と２づつ増えており、これは横方向のストライドが２ということです。
縦方向はバッファ選択のベースになる信号を２づつ増やしていきます。これらによってstride
= 2が達成できます。 |
図9-27 baseaddrが読み出しアドレスのベースになる
●画素数が減って１ライン数の計算周期が長くなる

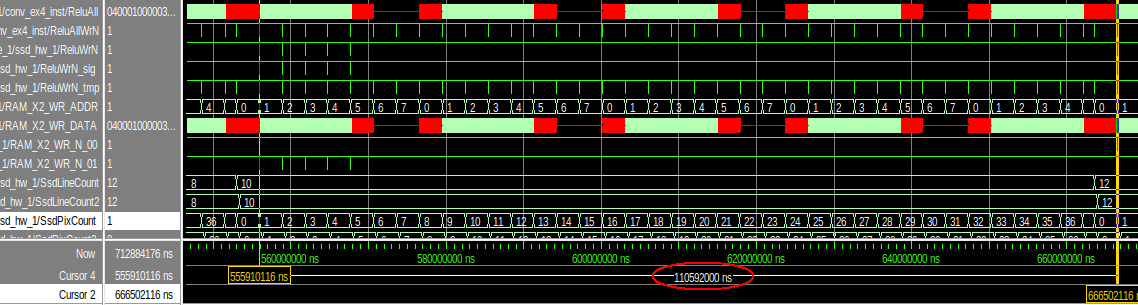

1ライン（5画素）書きこむ周期は図9-28のように110.592msになります。これを5ラインぶん繰り返して1画面終了します。 |
図9-28 １ライン演算して書き込むようす
●relu.outに出力が書かれている

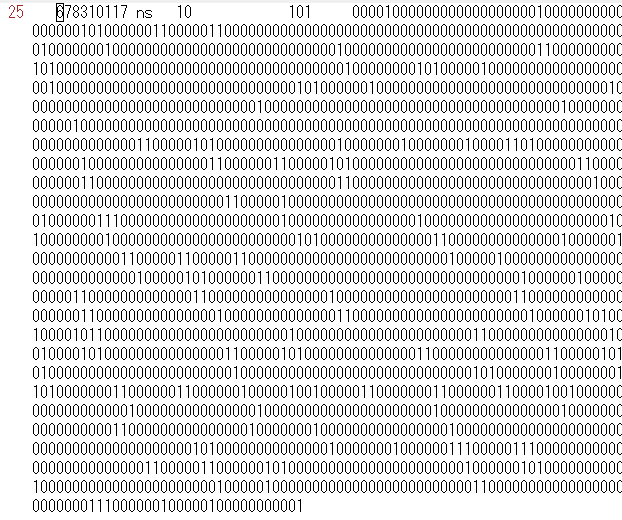

extras-4層目も出力はテキストファイルに落とされます（図9-29）。5×5画素なので1画面で25行、また出力は256チャネルなのでビット幅は
8bit x 256= 2048bit になります。これをVBAで256個のCSVファイルに分割してPythonの結果と比較します。 |
図9-29 5x5で25行、8ビットx256chで各行2048ビット
●バッチファイルでまとめて比較する
CSVファイルが256個もあるので、前層までと同様にバッチファイルによって比較し、全てのチャネルがピタリ一致することを確認します。 |
