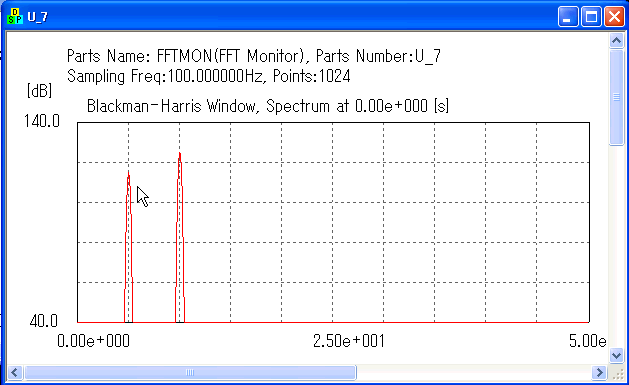

 するとこのように 5Hzのサイン波も含んでいる事がわかります。この周波数はどこから来たのでしょうか？ もう一度デシメーション前(Fs=400Hz)のスペクトルを見ましょう。95Hzが存在しています。これを1/4倍ダウンサンプリングするとこの周波数は5Hz、すなわち新しいナイキスト周波数（50Hz)に対称な位置に移動します。95Hzはナイキスト周波数（50Hz)を超えているからです。 ナイキスト周波数を超える周波数成分はあらかじめカットしなければなりません。ここではRMZLPF(U_8、FIR

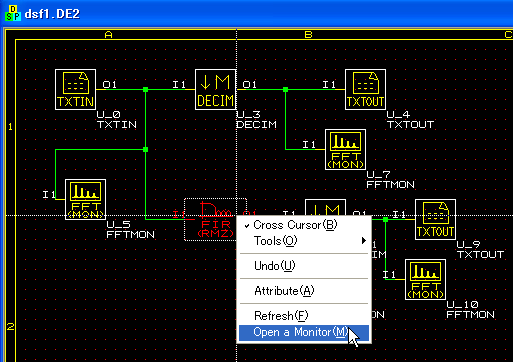

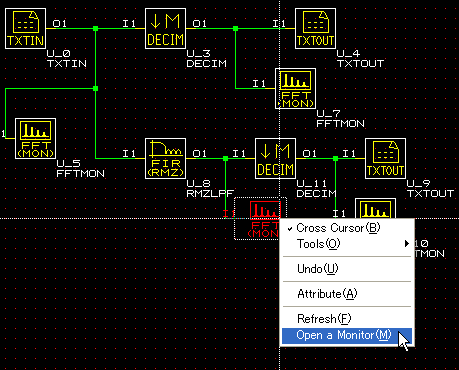

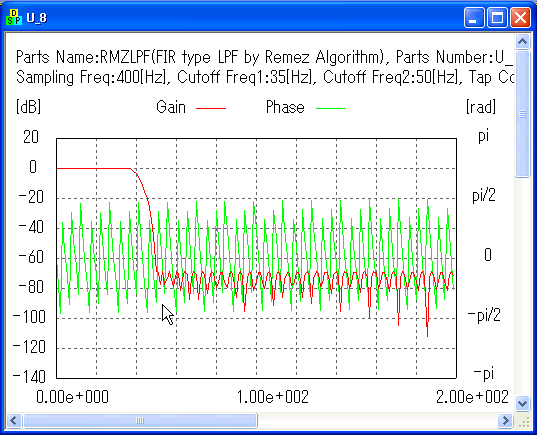

Low Pass Filter designed by Remez Algorithm）を使用します。モニタウインドウを開きましょう。 周波数特性が描画されます。50Hz（ナイキスト周波数）以上をカットします。 FFTMON(U_12)のモニタウインドウを開いてフィルタ後のスペクトルを見ましょう。
|
