| Tutorial21: dsPIC用係数の生成と実装（FIR編） |

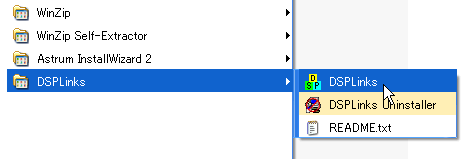

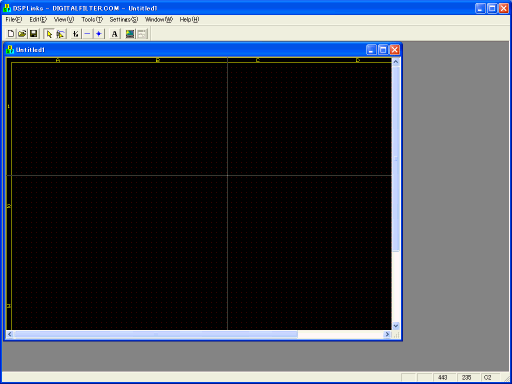

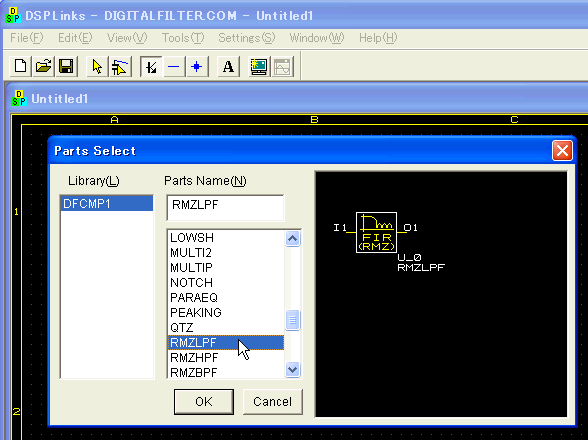

 "dsPIC"のDSP機能を使えば100タップを越えるような高性能FIRフィルタを実装することができます。ここではその際の係数の求め方について説明します。下図は127タップのFIRフィルタのブロック図です。dsPICに実装するためには127個の係数値を決め、また量子化（整数化）も必要なので、DSPLinksを使用してそれらを行います。 まず DSPLinks をダウンロードして、PCにインストールしましょう。インストール終了後、DSPLinksをスタートしてください。  すると下図のような空の回路図が現れます。 次にツールバーのToolアイコン（トランジスタのマーク、またはメニューのTools→Parts）をクリックし、回路図の適当な場所でクリックします。すると下図のようなダイアログが現れるので、RMZLPF（Remez法によるLPF）を選択し、OKをクリックします。
|
