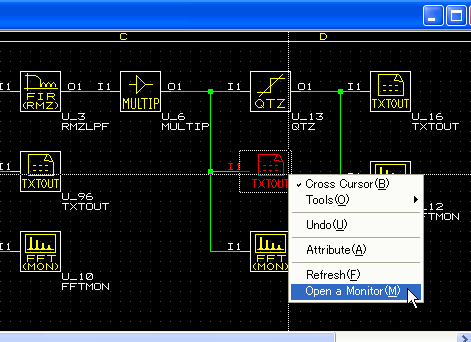

 MULTIPは信号の振幅を単純に2倍して出力します。それの後のTXTOUT (U_17)を開きましょう。 高い周波数がろ過されて、きれいな500Hzが戻りました。サンプリング周波数は2倍の44100Hzです。

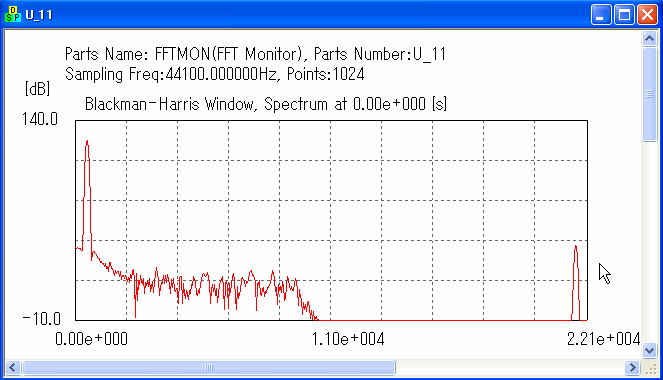

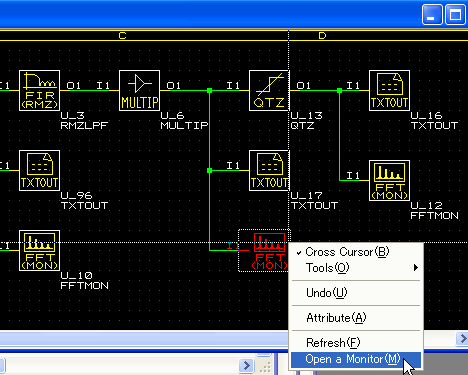

 それではFFTMON (U_11)でスペクトルを観察しましょう。モニタウインドウを開きます。 しかし、スペクトルが21550Hz(=22050-500)に残っています。これはフィルタの減衰率(-70dB)が足りていないからです。
|
