②Platform Designer（Qsys）でNiosIIマイコンシステムの構築

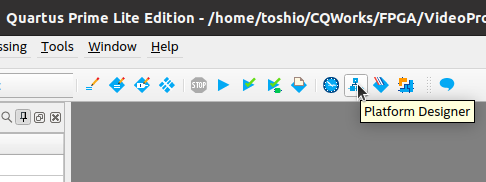

| QuartusからPlatform Designerボタンをクリック。 |

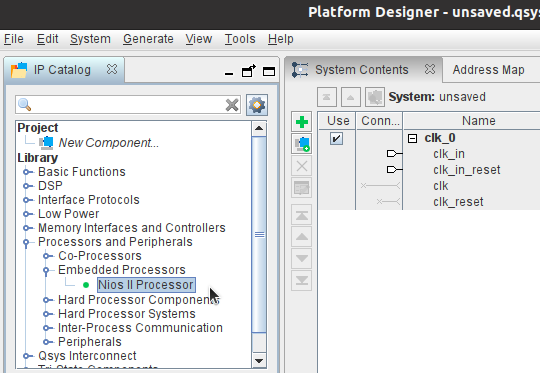

| IP CatalogのLibraryからProcessors and Peripherals→Embedded Processors→NiosII
Processorをダブルクリック。 |

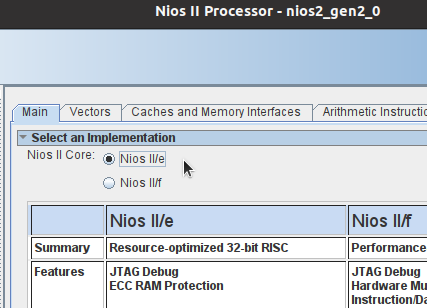

| Nios II/eを選択。無償で使えるプロセッサです。Finishで閉じます。 |

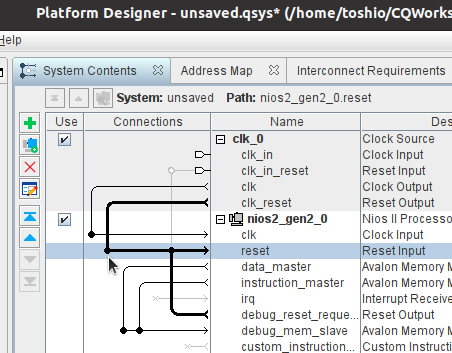

| 次の図のように接続します。clkの白丸をクリックして黒丸に、resetは二つ白丸があるのでどちらも黒丸にします。 |

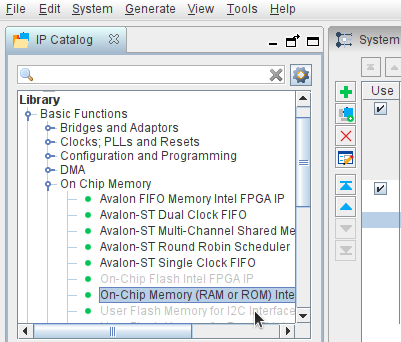

| Basic Functions -> On Chip Memory -> On-Chip Memory (RAM or ROM)
Intel FPGA IPをダブルクリック |

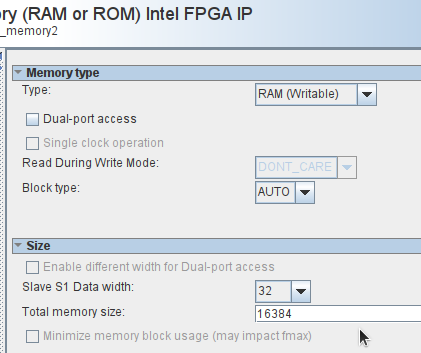

| Total memory sizeを16384にします（ここにマイコンソフトが入る） |

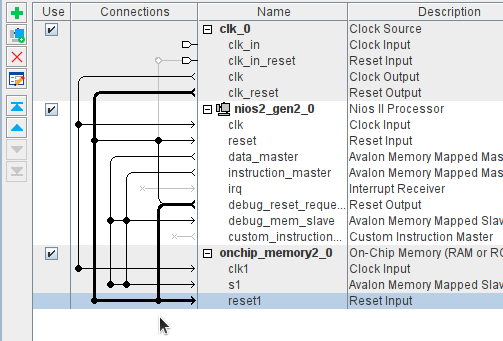

| 下図のように配線します。clkは1か所、resetは2か所、s1も2か所つなぎます |

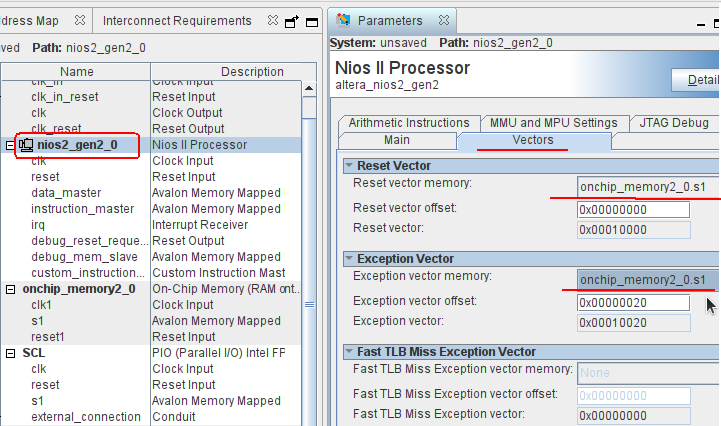

| nios2_gen2_0をダブルクリックしてNios II ProcessorのVectorsタブをクリック。Reset
vector memoryとException vector memoryをonchip_memory2_0.s1に変更します。 |
