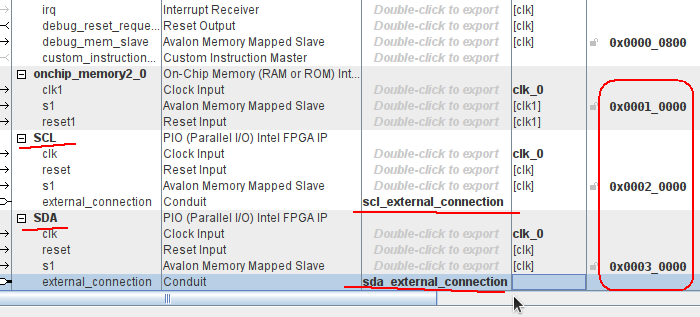

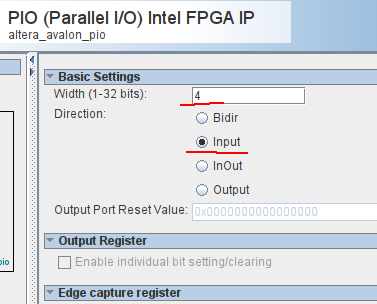

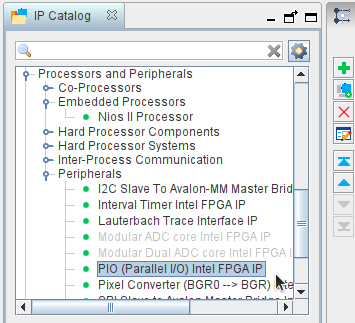

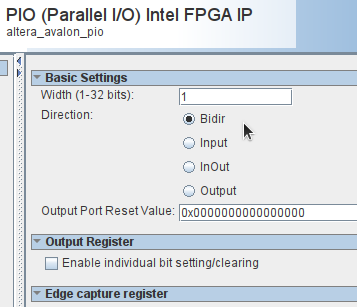

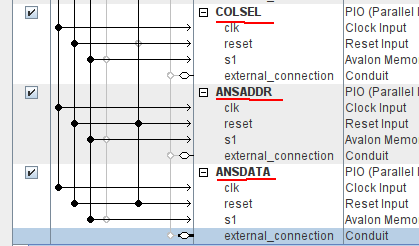

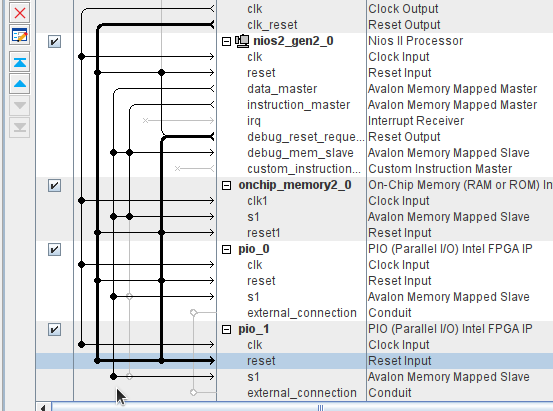

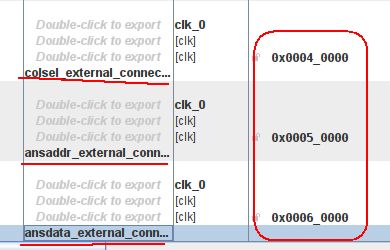

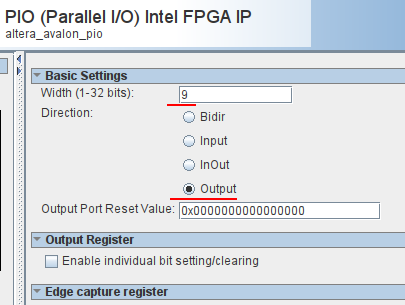

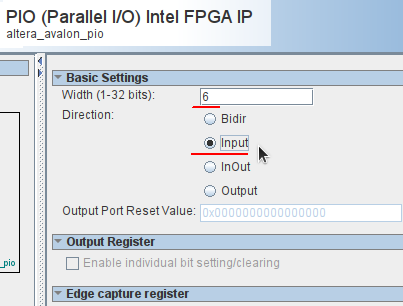

�APlatform Designer（Qsys）でNiosIIマイコンシステムの構築（続き） 　Processors and Peripherals -> Peripherals -> PIO (Parallel I/O) Intel FPGA IPをダブルクリック。 　Widthは１、DirectionはBidirを選択してFinish。 　同じようにもう一つPIOをダブルクリックし、Widthは１、DirectionはBidirとしてFinish。下図のようにPIOが2つ現れるので、同図のように配線します。s1はdata_masterのみに繋ぐことに注意。 　pio_0とpio_1の名前を変更します。右クリックからRenameでそれぞれSCL, SDAとします。また下図のようにダブルクリックしてこれらPIOをExportします。さらに同図のようにオンチップメモリとPIOのアドレスを設定します 　Processors and Peripherals -> Peripherals -> PIO (Parallel I/O) Intel FPGA IPをダブルクリックします。今度はWidthを4としてDirectionをInputとします。 　もう一つPIOを追加。下のように9ビットのOutputとします。 　さらにPIOを追加。Widthを6としてDirectionをInputとします。 　下図のように配線します。s1はdata_masterのみに繋ぐことに注意。名前も同図のように変更します。 　下図のようにExportし、アドレスを設定します。 次のページへ 一つ上へ 目次へ戻る
