③Quartusに戻ってNiosIIマイコンシステムの配線
| Platform DesignerでNiosII、RAM、PIOを追加しました。PIOは５つあり、まとめると下表のようになります。 |
| 名前 |
ビット数 |
入出力 |
アドレス |
| SCL |
1 |
Bidirect |
0x2 0000 |
| SDA |
1 |
Bidirect |
0x3 0000 |
| COSEL |
4 |
Input |
0x4 0000 |
| ANSADDR |
9 |
Output |
0x5 0000 |
| ANSDATA |
6 |
Input |
0x6 0000 |

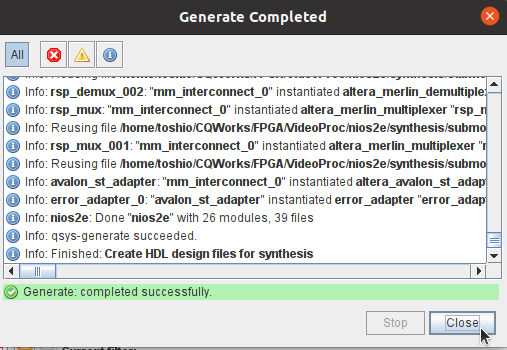

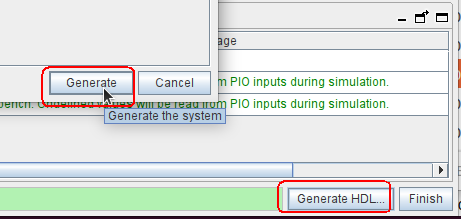

| Message欄にエラーやワーニングが出ていないことを確認し、Generate HDLボタンをクリック。さらにGenerateボタンをクリック。 |

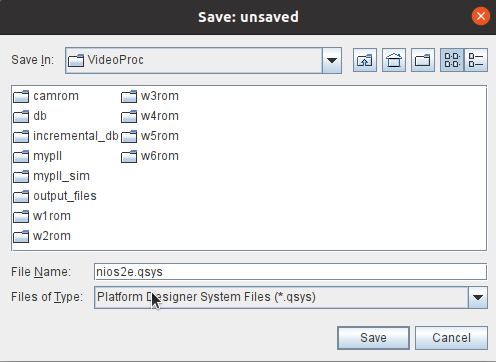

| セーブするか聞かれるので名前をnios2e.qsysとしてSave。 |

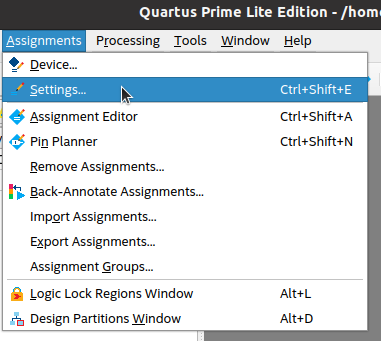

| Platform Designerを閉じ、Quartusに戻ります。メニューからAssignments ->
Settingsを選択します。 |

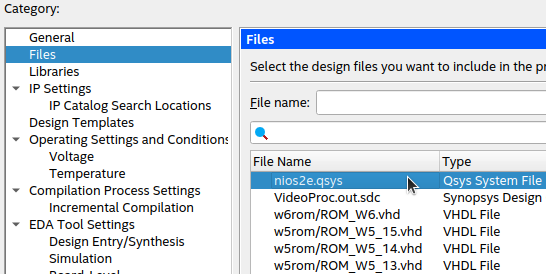

| Filesにnios2e.qsysをAddします。 |

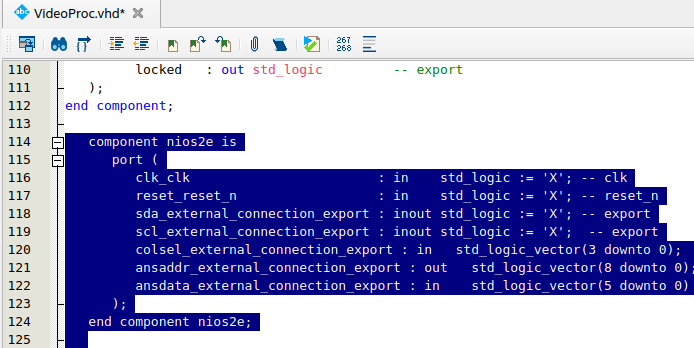

| VideoProc.vhdを開き、component mypll の下あたりにこれをコピペします。 |

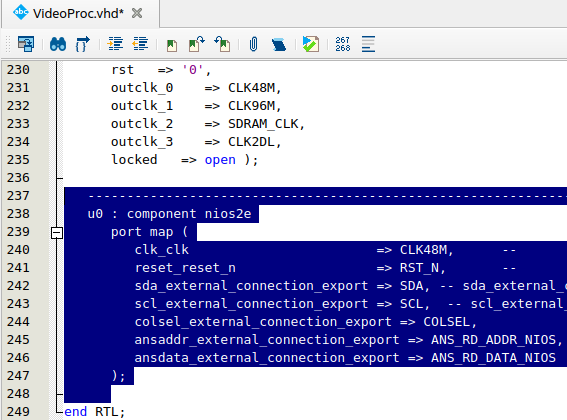

| mypll_1 : mypll の下あたりにこれをコピペします。 |

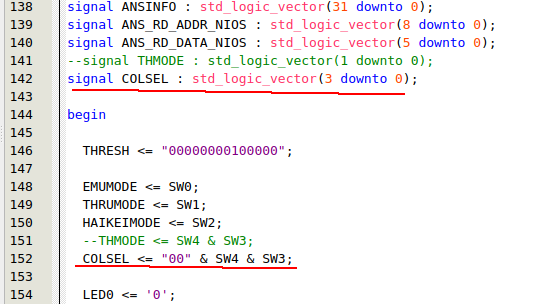

COLSEL信号の宣言と配線を以下のように記述。
signal COLSEL : std_logic_vector(3 downto 0);
COLSEL <= "00" & SW4 & SW3; |
