Audacityの使い方

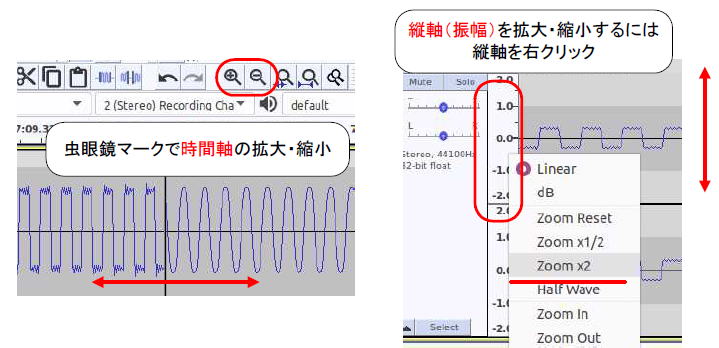

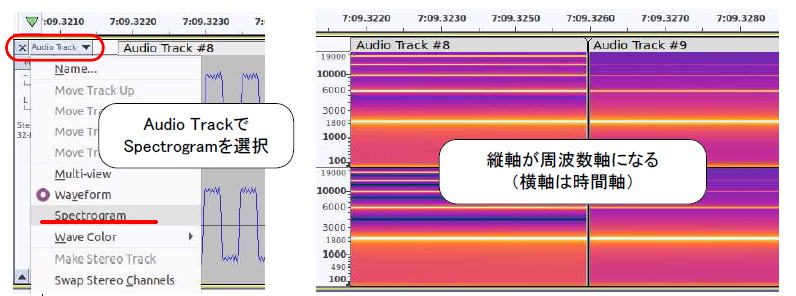

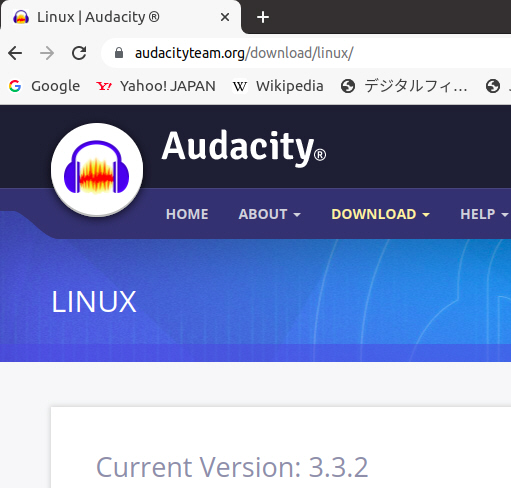

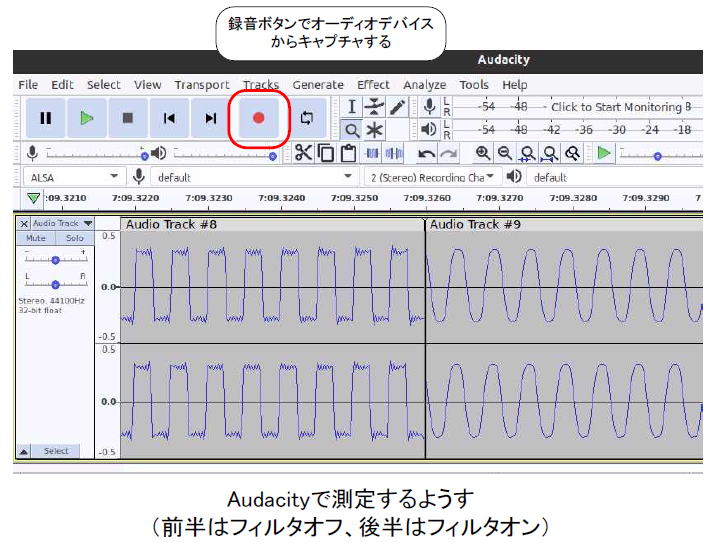

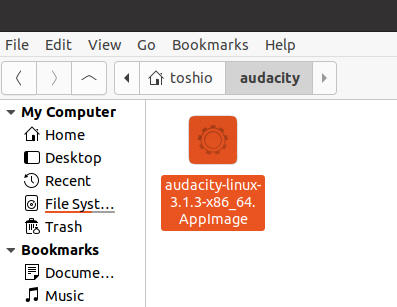

●Audacityとは、オープンソースのデジタル・オーディオ・エディタで、対応OSはLinux, Windows, macOSになります。LinuxパソコンでFPGAを開発する人はこのアプリケーションを使ってフィルタ結果を確認するとよいでしょう。 ●公式サイトからAudacityをダウンロードします。Linuxの場合は、AppImageに実行権限を追加し(chmod +x などを使う）、ファイルマネージャーなどからダブルクリックして実行します。（詳しくは公式サイト参照） ●ここの写真のようにパソコンと基板をセットアップし、Linuxパソコンから適当なWAVEファイルを再生します（＊１） （＊１）ここにサイン波(1kHz, 3kHz, 5kHz)、矩形波(1kHz, 2kHz)、白色雑音(whitenoise)のWAVEファイル。 ●Audacityの録音ボタンを押すとZYBOからの出力信号が表示されます（表示されないときはリセットしてみましょう）。フィルタのON/OFFはこのようにSW0で行います。他のスライドスイッチはすべてL（基板の縁側）にします。 ●横軸（時間軸）、縦軸（振幅）を拡大、縮小できます。 ●次のように周波数成分を観測することもできます。 戻る
