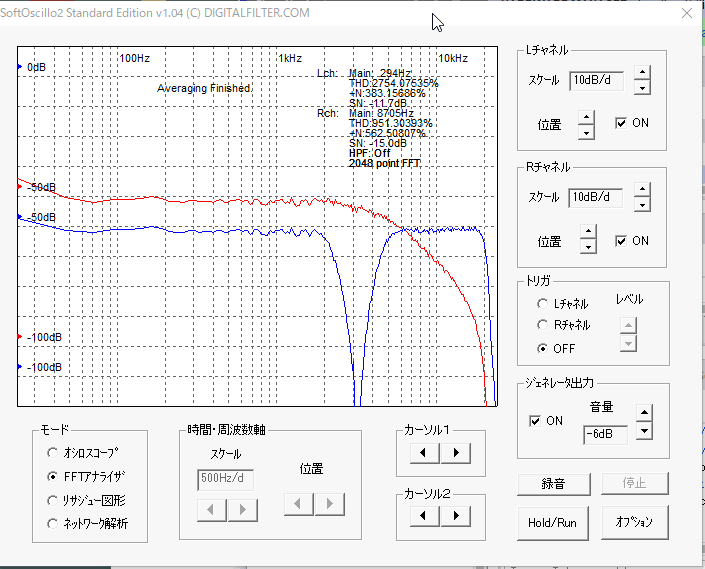

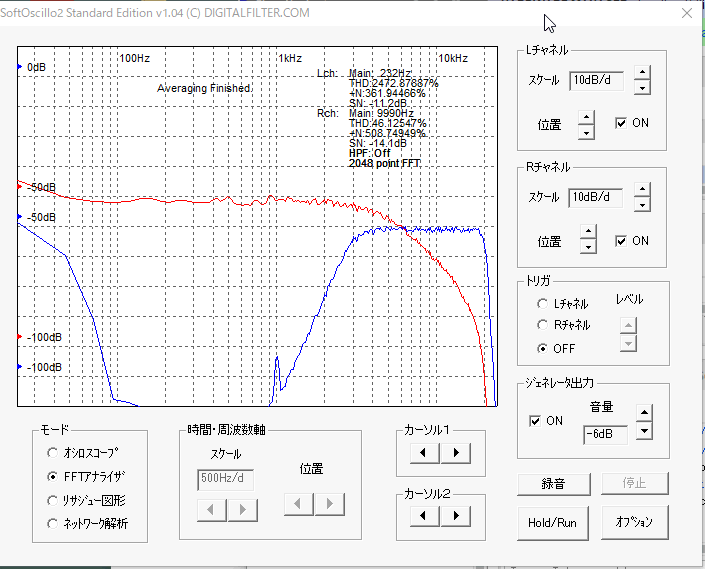

| ●HPFにしたい場合はこれ、BRFにしたい場合はこれと置き換えます。プログラミング後、測定すると以下のような特性になります（VHDL版はこれとこれ）。 |

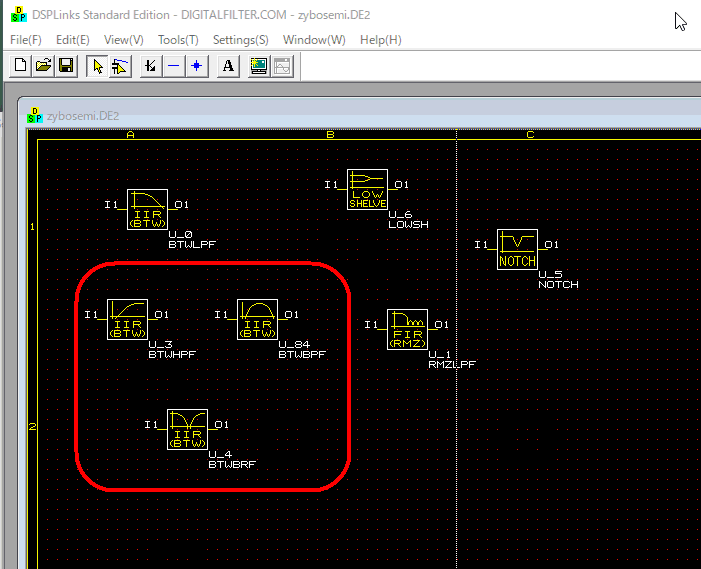

●係数はDSPLinksで生成しました。(BTWHPF, BTWBPF, BTWBRF使用)。（＊１）
（＊１）これを解凍してDSPLinksで開いてみましょう。 |

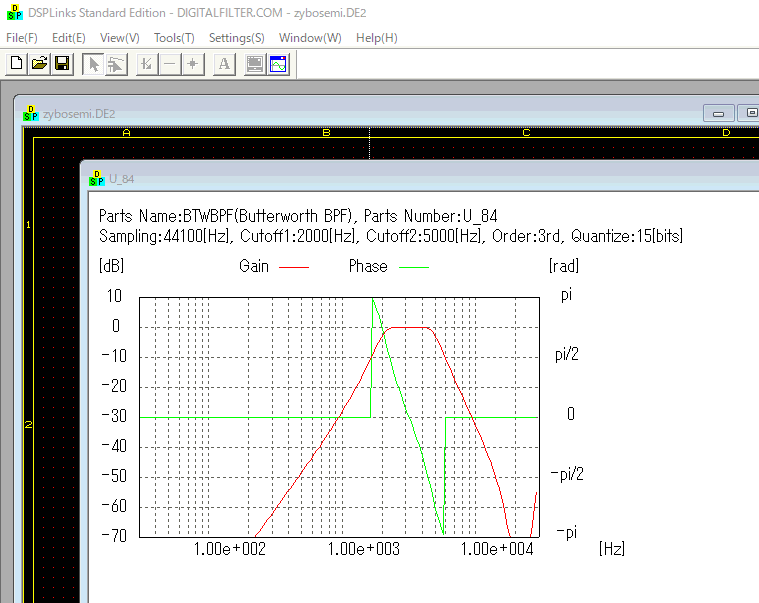

| ●BTWBPFコンポネントの上で右クリック→Open a Monitorで特性画面を開き、メニューのTools
-> Save Coefficientsで係数をセーブします。 |

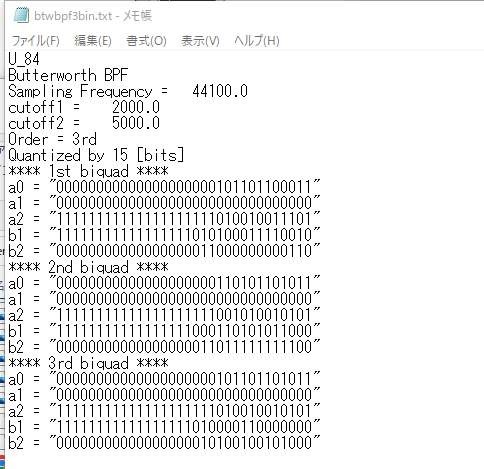

| ●DSPLinksでセーブされた係数は以下のようになります。 |

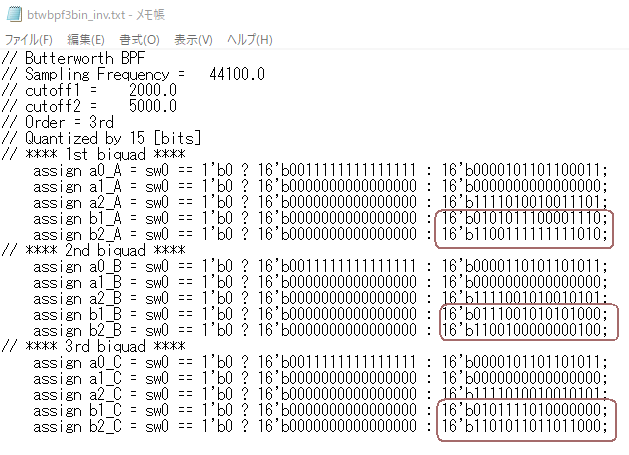

| ●フィードバック側の係数(b1, b2)は正負反転させる必要があるので注意（セミナテキストp23、またはここ参照）。 |
| ●DSPLinksの詳しい使い方はこのサイトからチュートリアルやオンラインヘルプを参考にしてください。 |
