HPF/BPF/BRFの設計

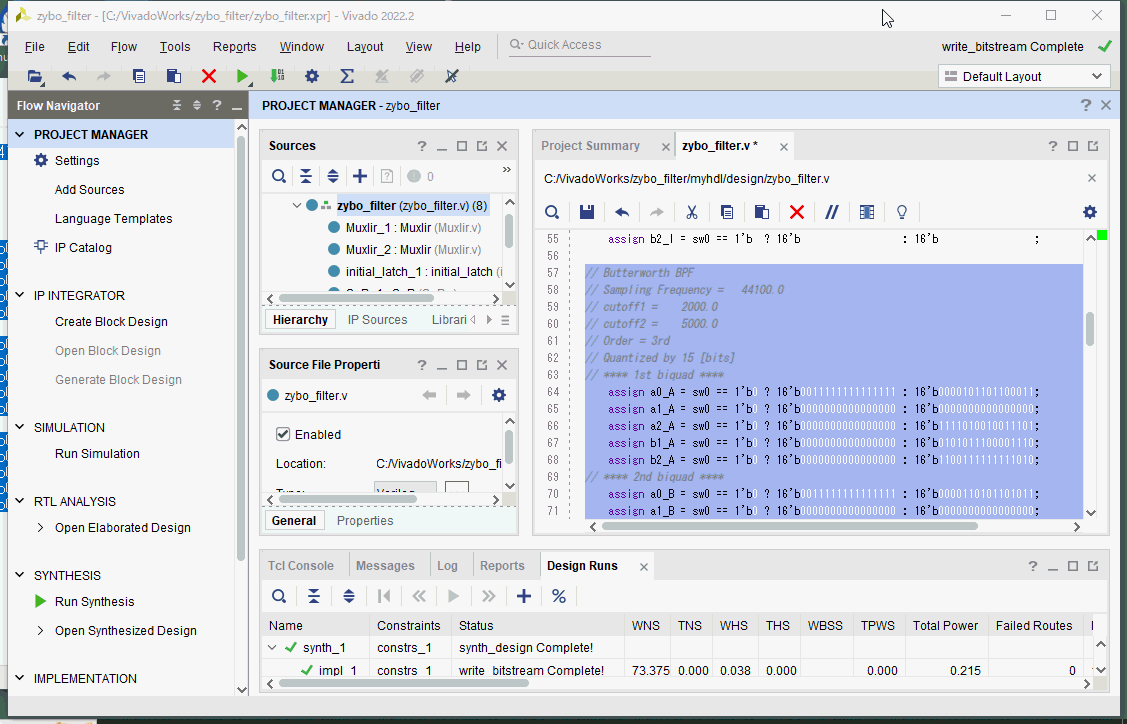

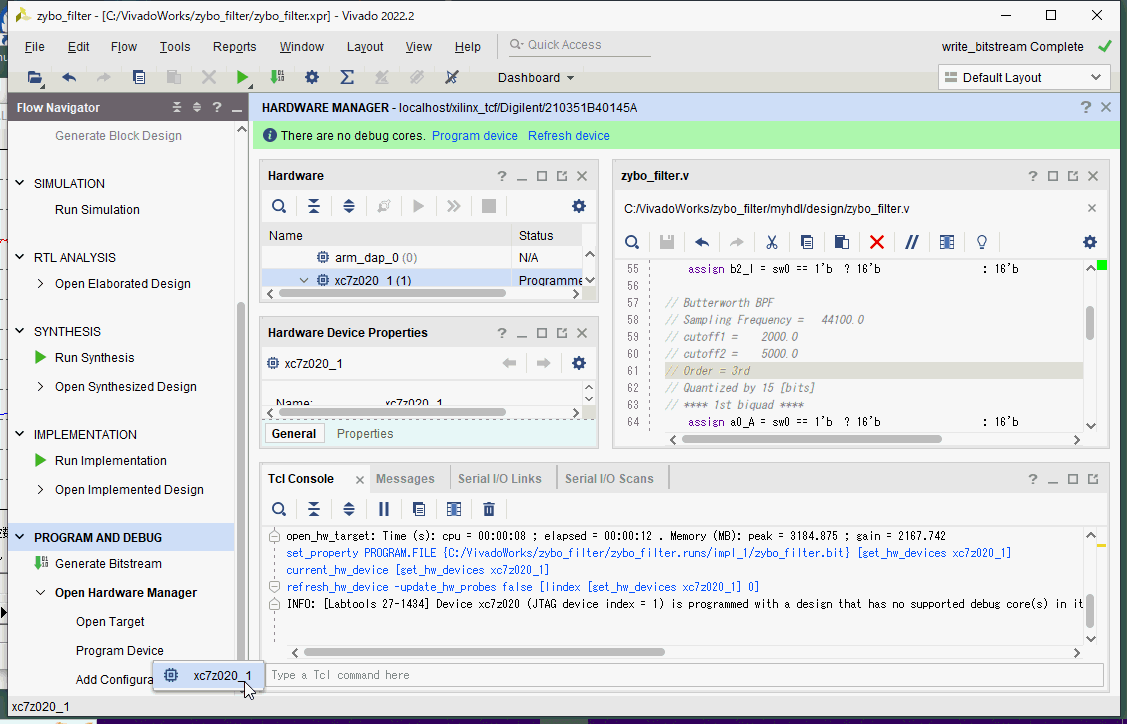

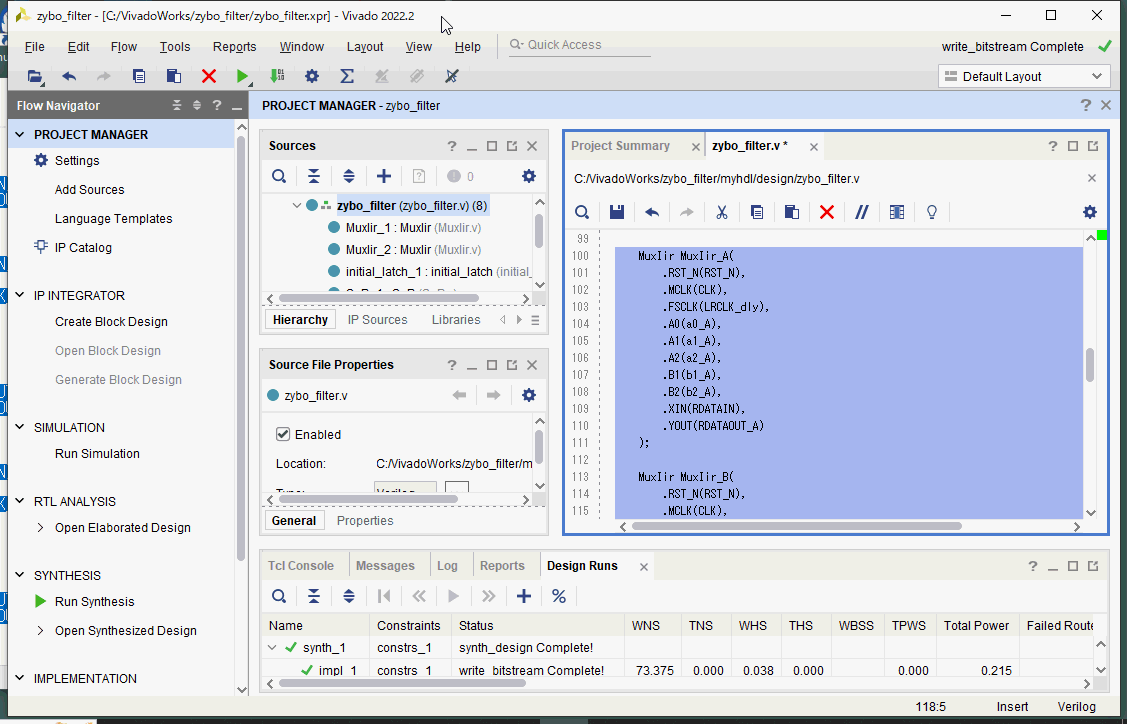

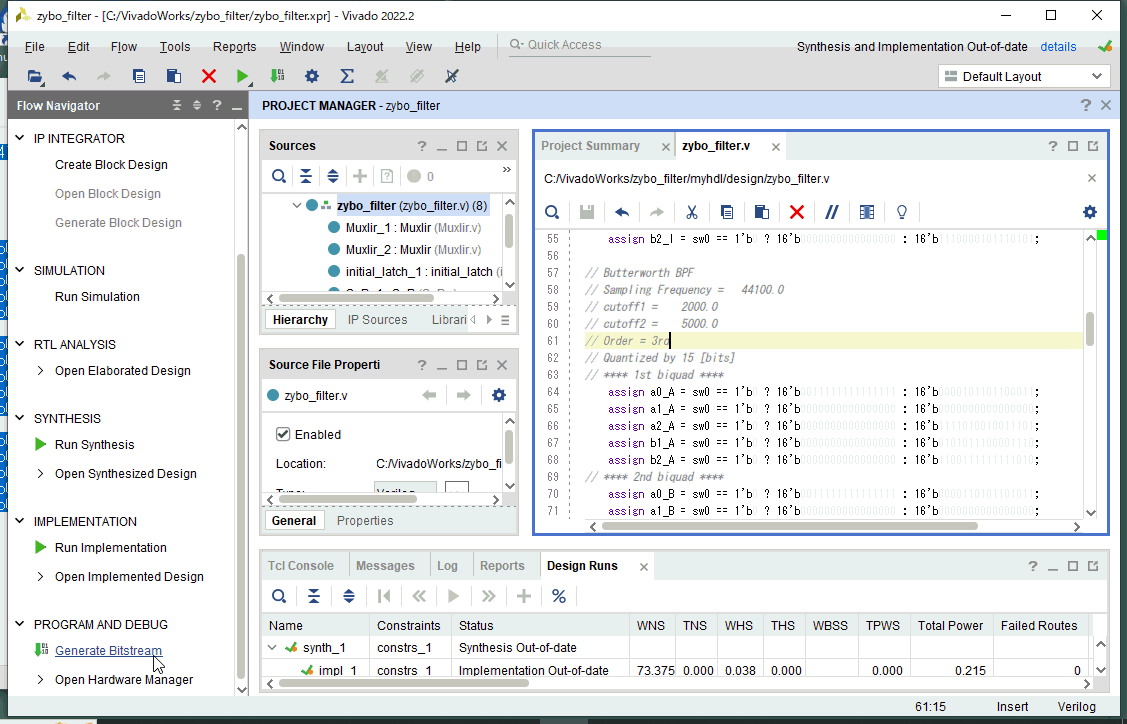

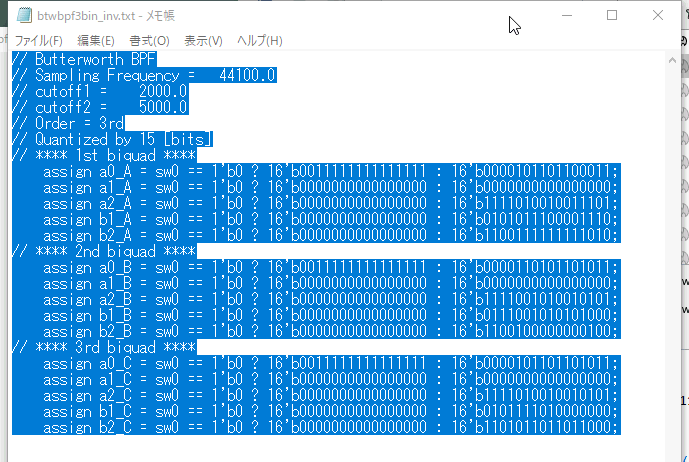

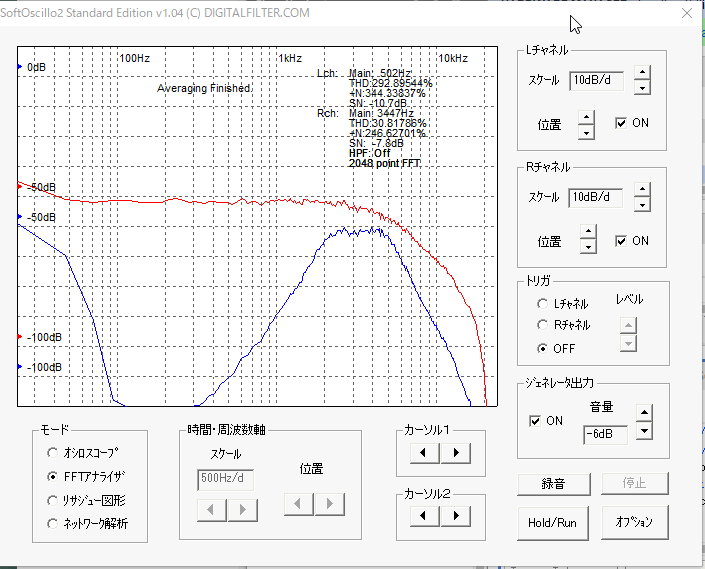

●Vivadoでここで作成したプロジェクトを開く。Biauadを３個に増やして特性を急峻にしたものです。 ●これを開いて全部をコピー（VHDL版はこれ）。 ●Vivadoでzbo_filter.vを開き、Rchの係数を置き換えます。Biquadが３個あります。（＊１） （＊１）すでにここでBiquadを１個から３個に増やしているので、係数を置き換えるだけで済む。 ●左枠のGenerate Bitstreamをクリック。 ●ビットストリームを生成したら、Open Hardware Manager -> Open Target -> Auto Connect。その後Program Deviceで書き込みます。 ●ここに倣ってSoftOscillo2で観測すると次のようにBPFになっています（青色）。 次のページへ 目次へ戻る
