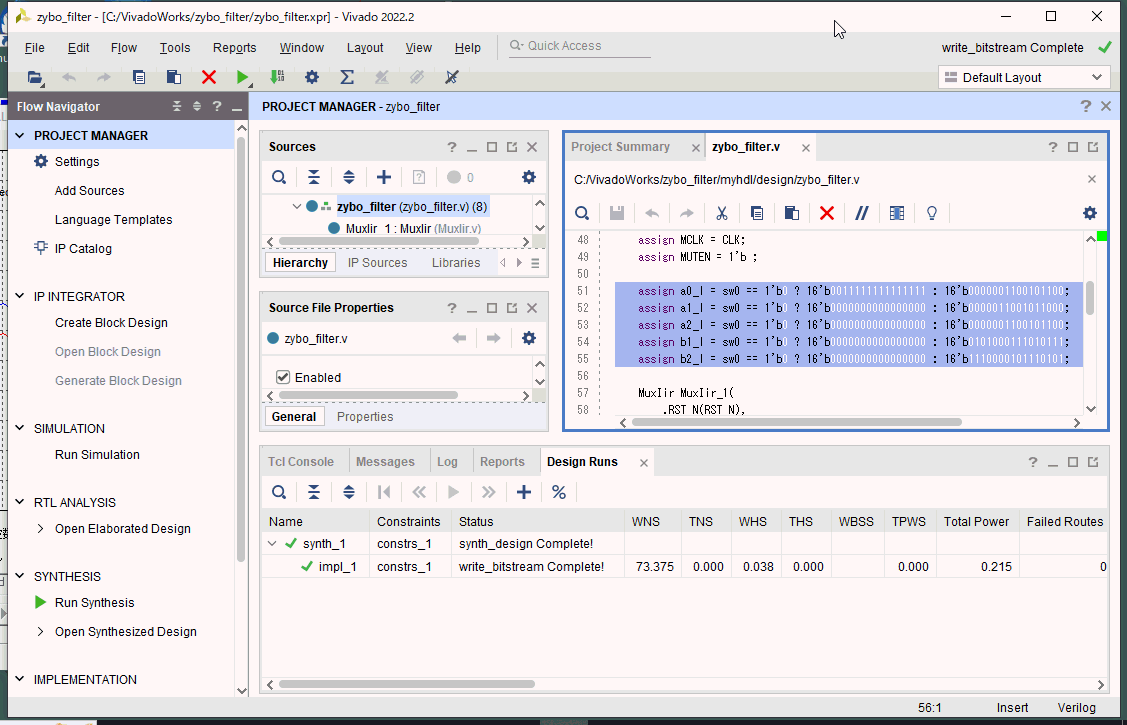

| ●Vivadoでここで作成したプロジェクトを開く。Biauadは1個だけの２次IIRフィルタです。 |

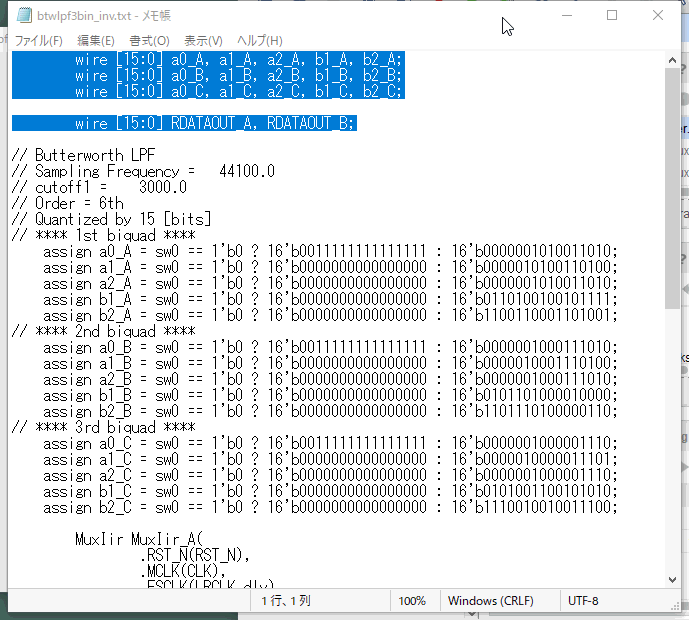

| ●これを開いてwire...で始まる4行をコピー(VHDL版はこれ、signal...で始まる4行）。 |

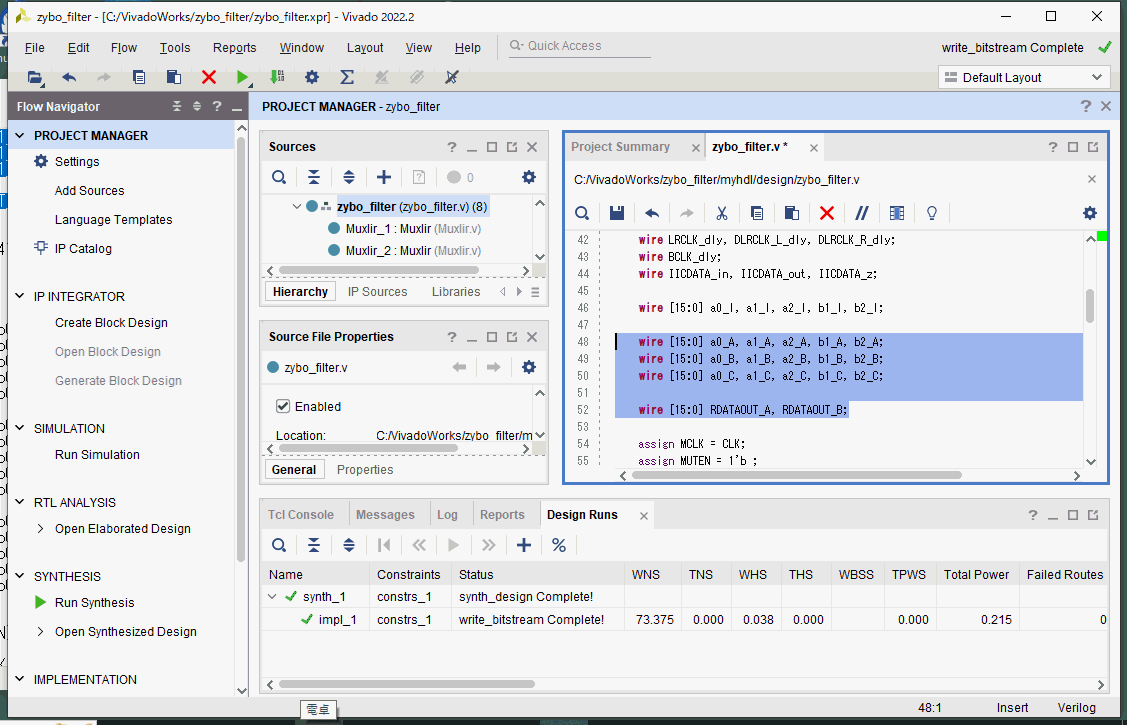

| ●Vivadoでzbo_filter.vを開き、wire.. の部分にペーストします。 |

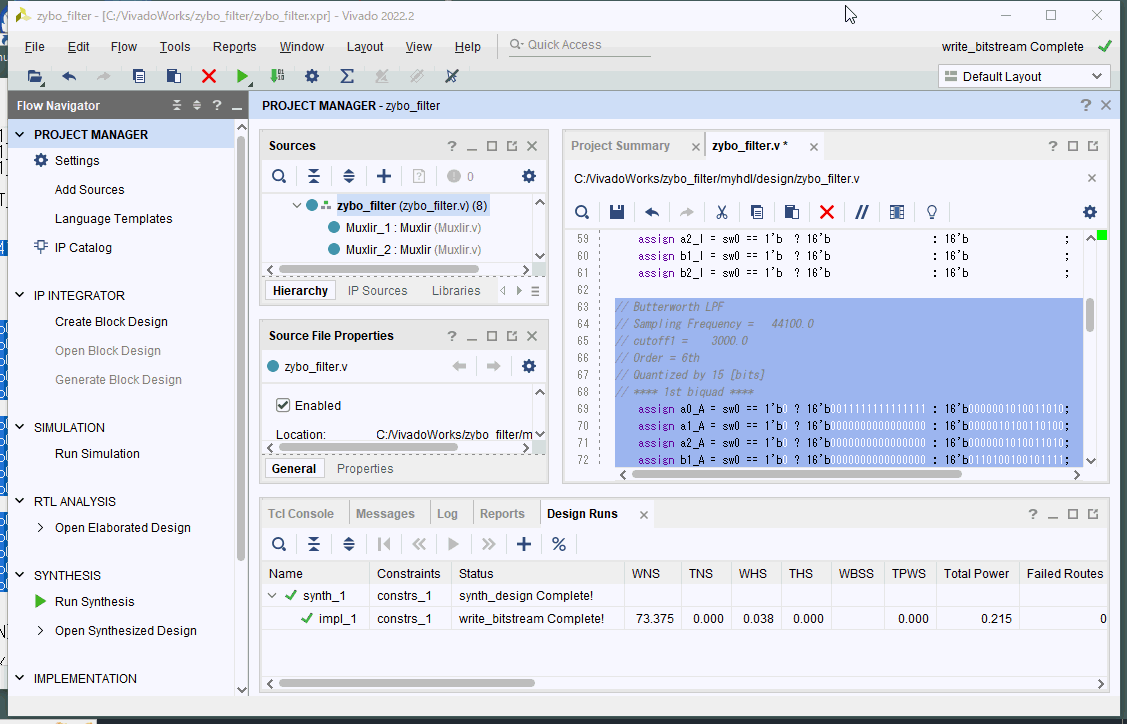

| ●次はassign...で始まる部分（Biquadが３個なので係数は３×５＝１５行の係数）をコピー＆ペーストします。 |

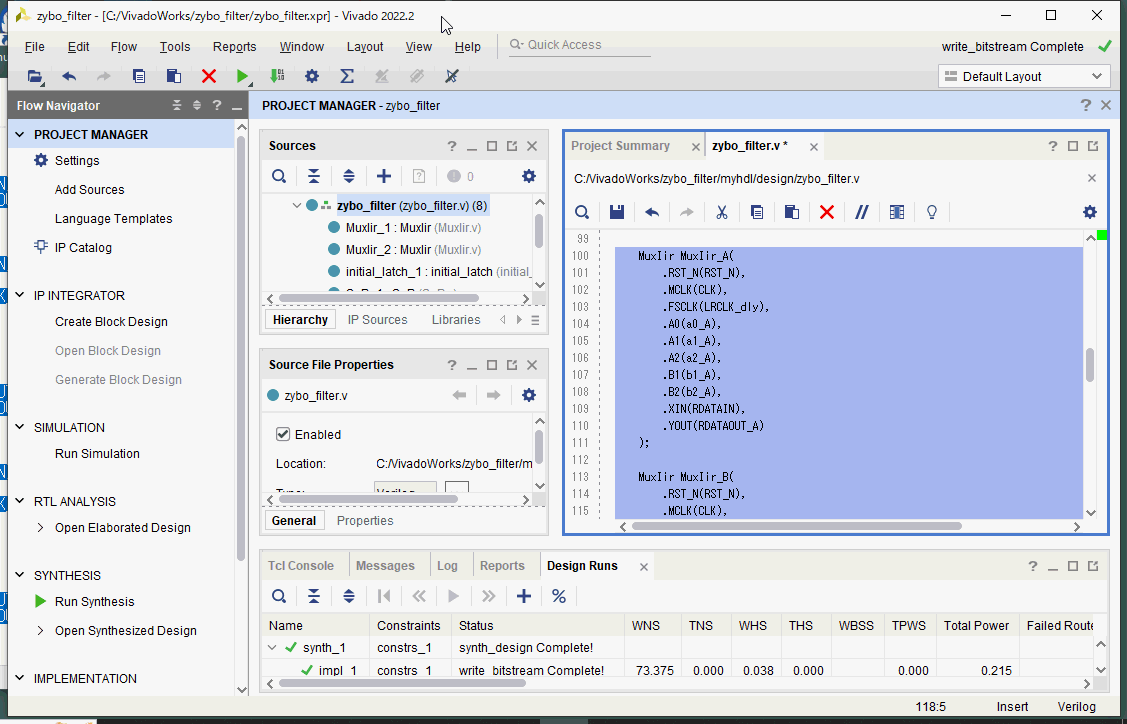

| ●今度はRchのフィルタ本体を置き換えます。MuxIir_2を削除し、MxIir_A, MxIir_B, MxIir_Cをコピペします（Biquadが3個縦続接続される） |

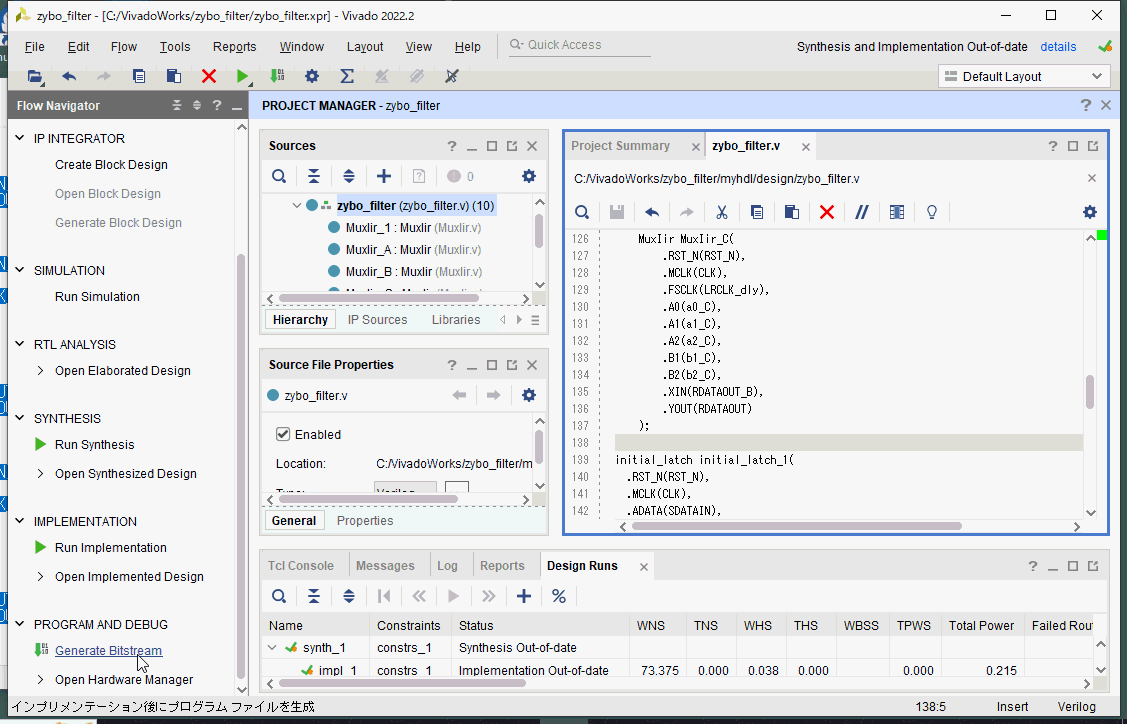

| ●左枠のGenerate Bitstreamをクリック。 |
