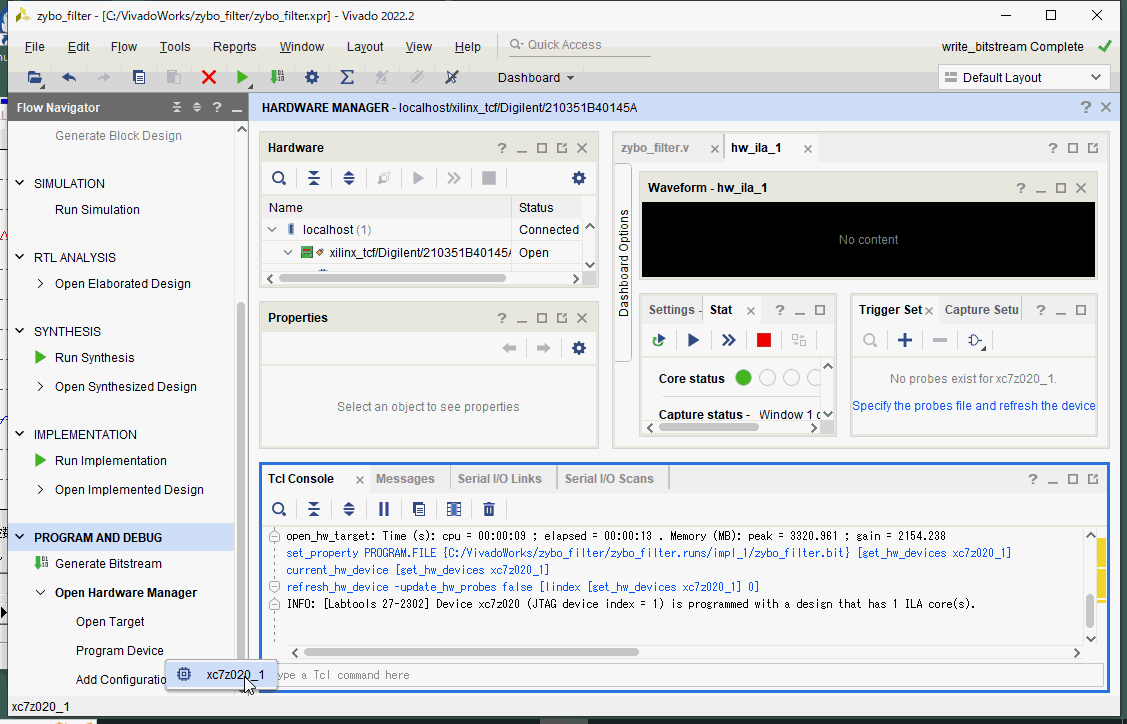

| ●ビットストリームを生成したら、Open Hardware Manager -> Open Target
-> Auto Connect。その後Program Deviceで書き込みます。 |

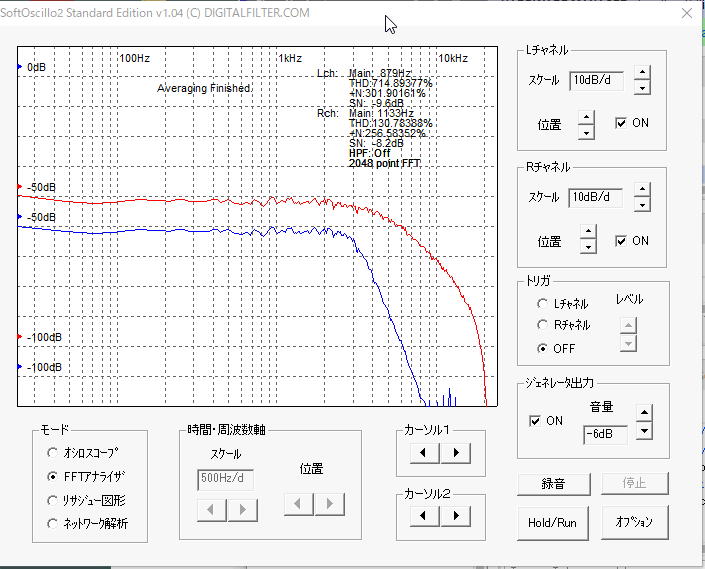

| ●ここに倣ってSoftOscillo2で観測すると次のように特性が急峻になっています（青色）。Biauqdが１段（赤色）から３段になったからです |

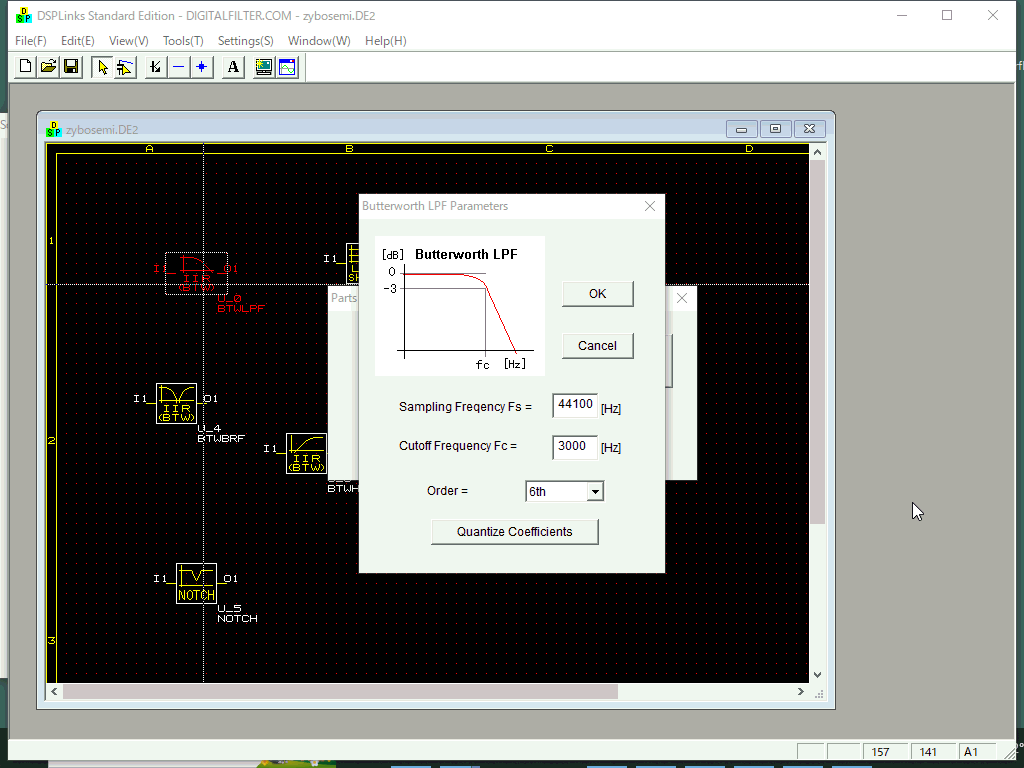

●係数はDSPLinksで生成しました。このようにBTWLPFコンポネントのパラメータを設定します。（＊１）
（＊１）これを解凍してDSPLinksで開いてみましょう。 |

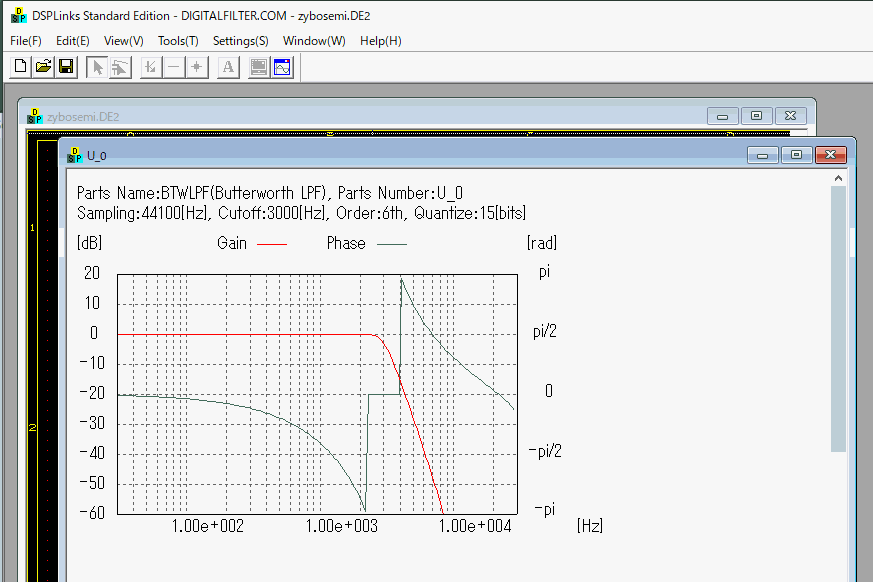

| ●BTWLPFコンポネントの上で右クリック→Open a Monitorで特性画面を開き、メニューのTools
-> Save Coefficientsで係数をセーブします。 |

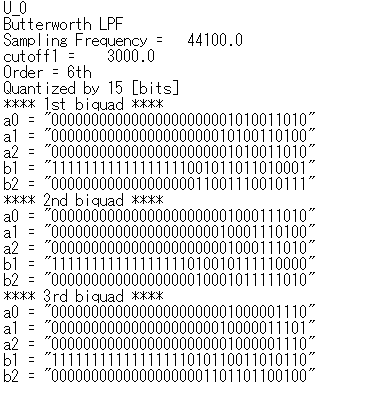

| ●DSPLinksでセーブされた係数は以下のようになります。 |

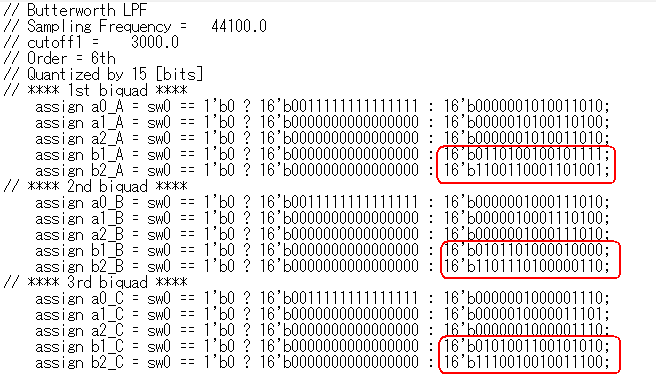

| ●フィードバック側の係数(b1, b2)は正負反転させる必要があるので注意（セミナテキストp23またはここ参照）。 |
| ●DSPLinksの詳しい使い方はこのサイトからチュートリアルやオンラインヘルプを参考にしてください。 |
