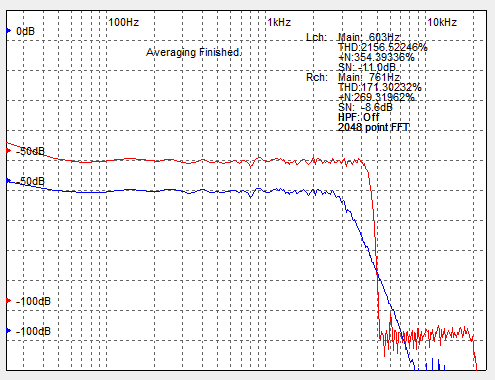

| ●ここに倣ってSoftOscillo2で観測すると次のように4kHzから5kHzにかけて一気に減衰しています（赤色）。 |

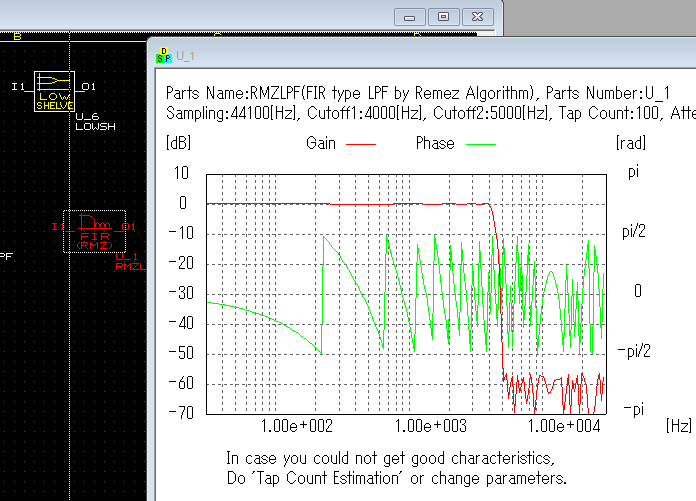

| ●係数はDSPLinksで生成しました。RMZLPFコンポネントの上で右クリック→Open a Monitorで特性画面を開き、メニューのTools
-> Save Coefficientsで係数をセーブします。 |

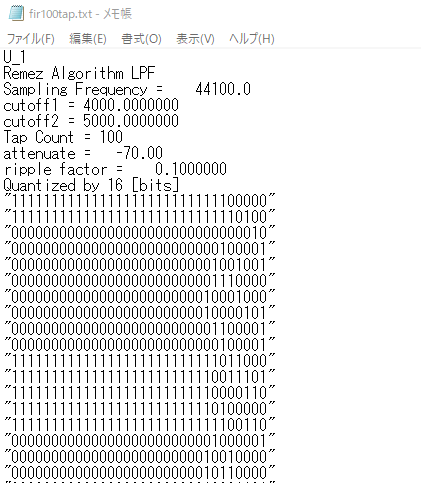

| ●DSPLinksでセーブされた係数は以下のようになります。 |

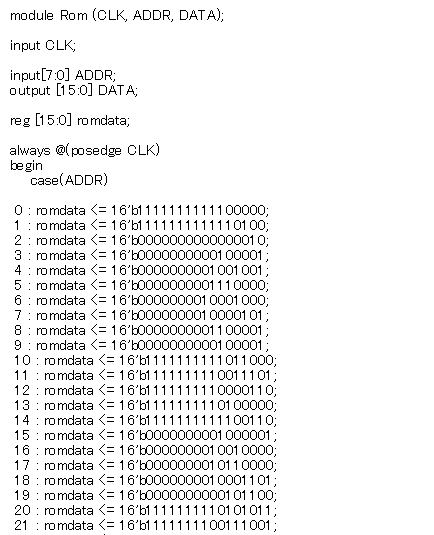

| ●それを適当なエディタで編集して（EXCELなどで）、Rom.vに貼り付けます。係数は100個ですが、100〜255番地は０で埋めましょう。 |
| ●FIRフィルタのハードウエア（回路図など）についてはセミナテキストを参考にしてください。 |
