FIRフィルタの設計

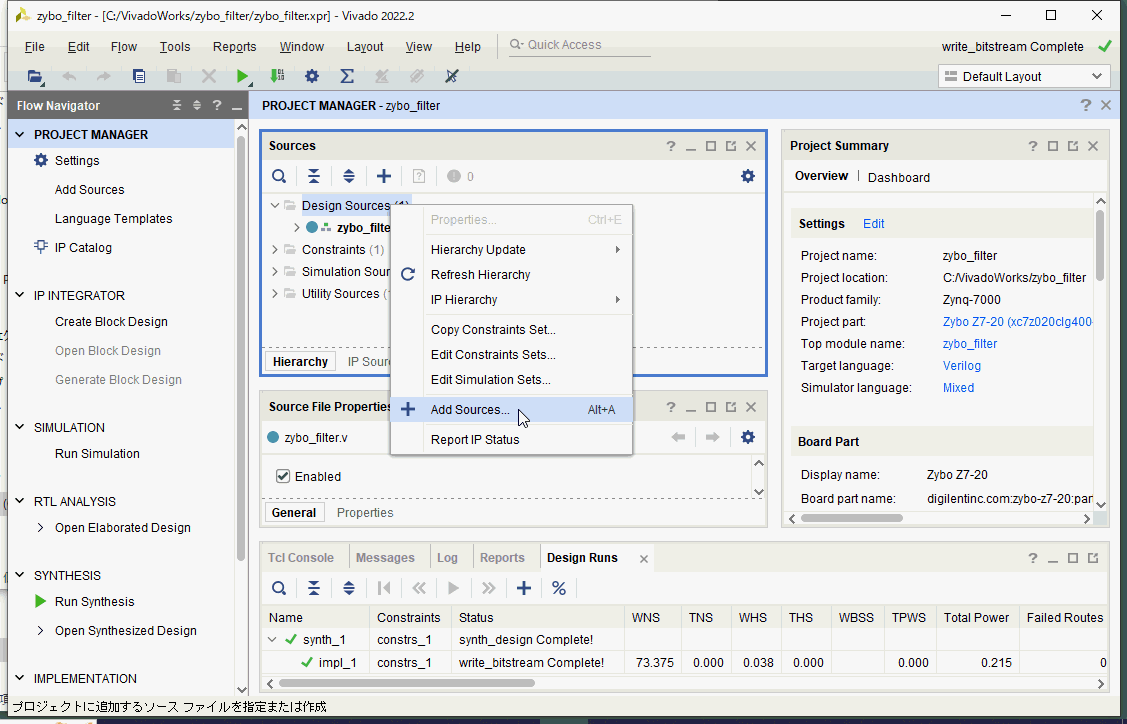

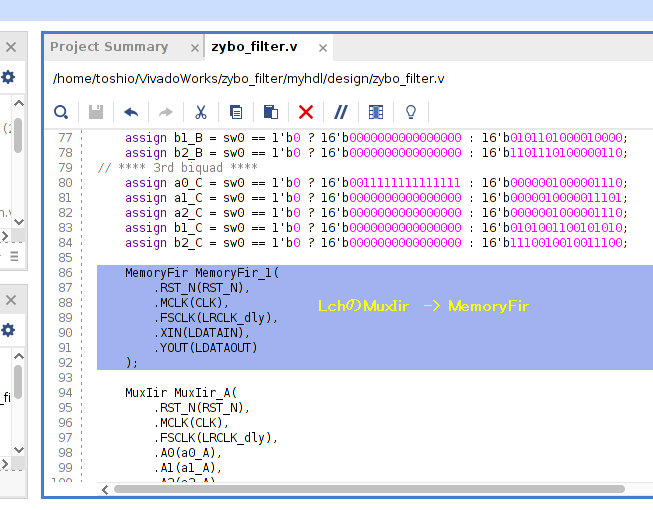

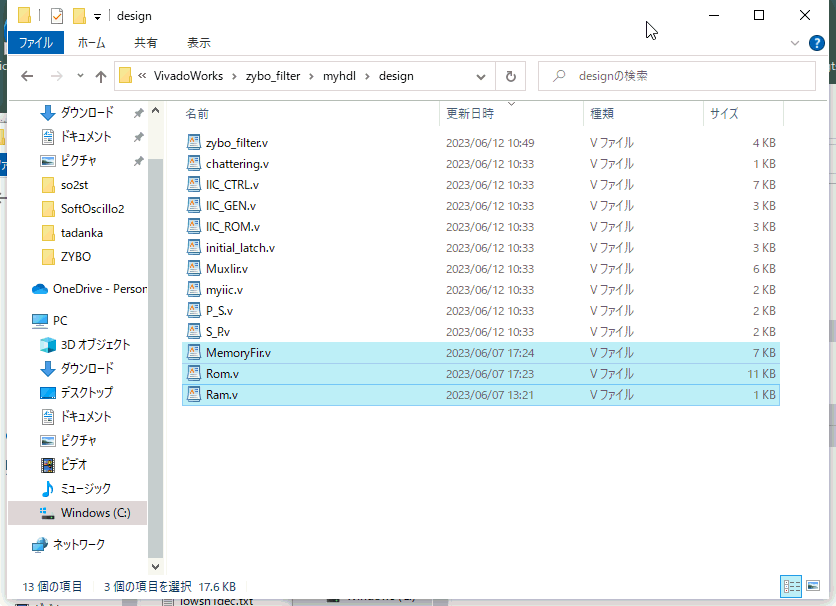

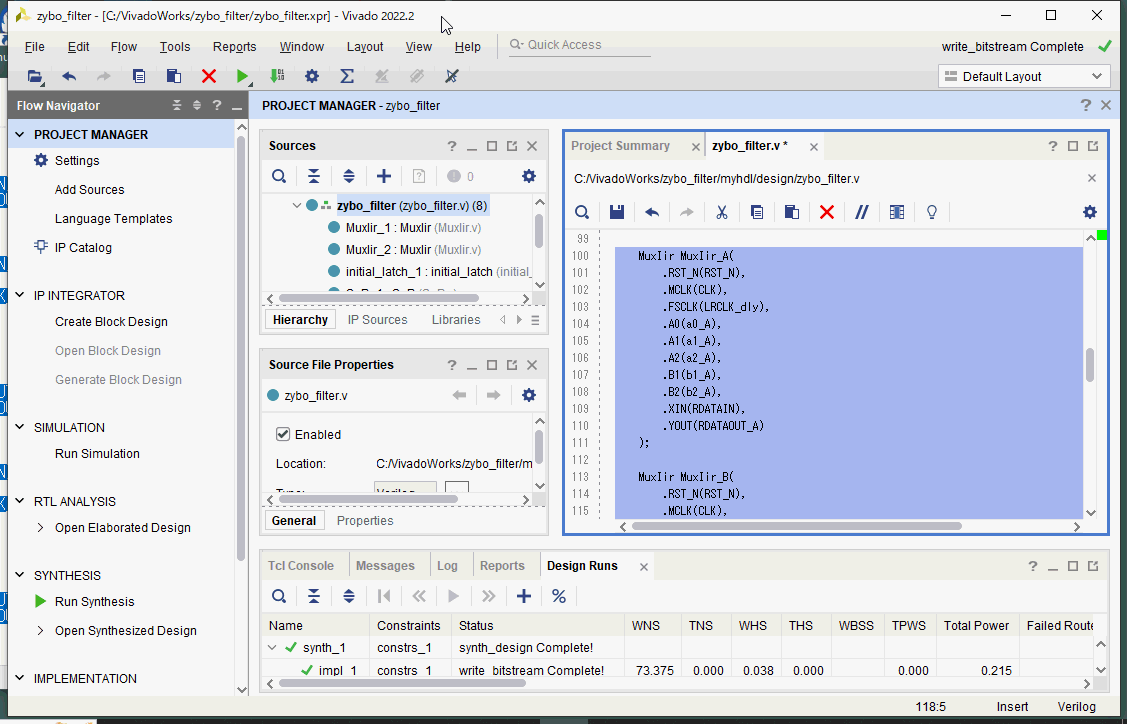

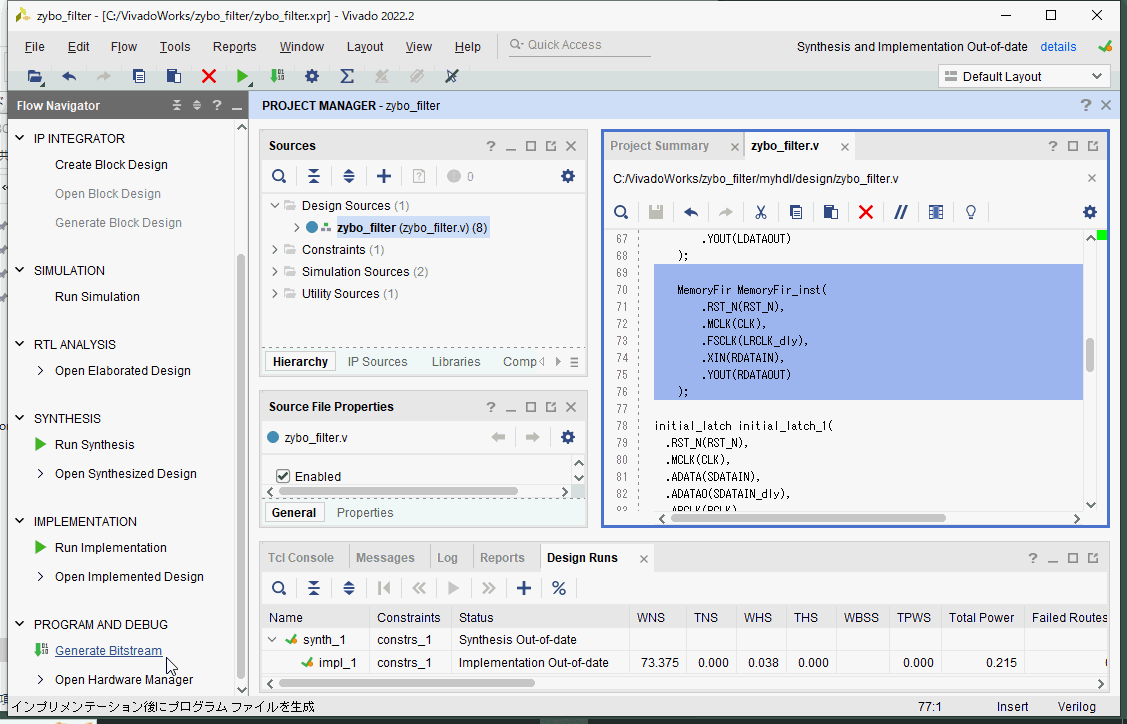

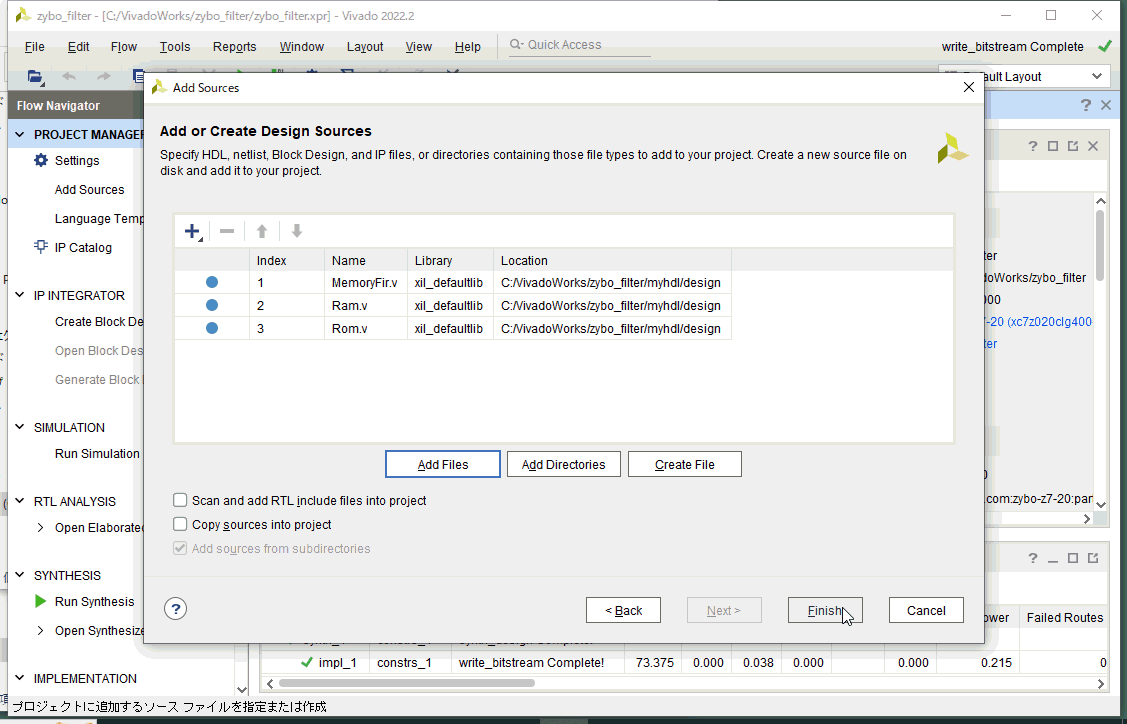

●Vivadoでここで作成したプロジェクトを開きます。 ●FIRフィルタ用のHDL（MemoryFir.v, Ram.v, Rom.v）をVivadoプロジェクトのmyhdl\designフォルダに追加します。(VHDLの場合はMemoryFir.vhd, Ram.vhd, Rom.vhd) ●SourcesのDesign Sourcesを右クリックし、Add Sourcesを選択。 ●先ほどの３つのHDLを追加してFinish。 ●Vivadoでzbo_filter.vを開き、Lchのインスタンスを置き換えます。名前をMuxIirからMemoryFirに変えて、A0, A1, A2, B1, B2を削除してセーブ。（＊１） （＊１）FIRフィルタはROMに係数を持っているのでこれらのポートは必要ない。 ●左枠のGenerate Bitstreamをクリック。ビットストリームを生成したら、Open Hardware Manager -> Open Target -> Auto Connect。その後Program Deviceで書き込みます 次のページへ 目次へ戻る
