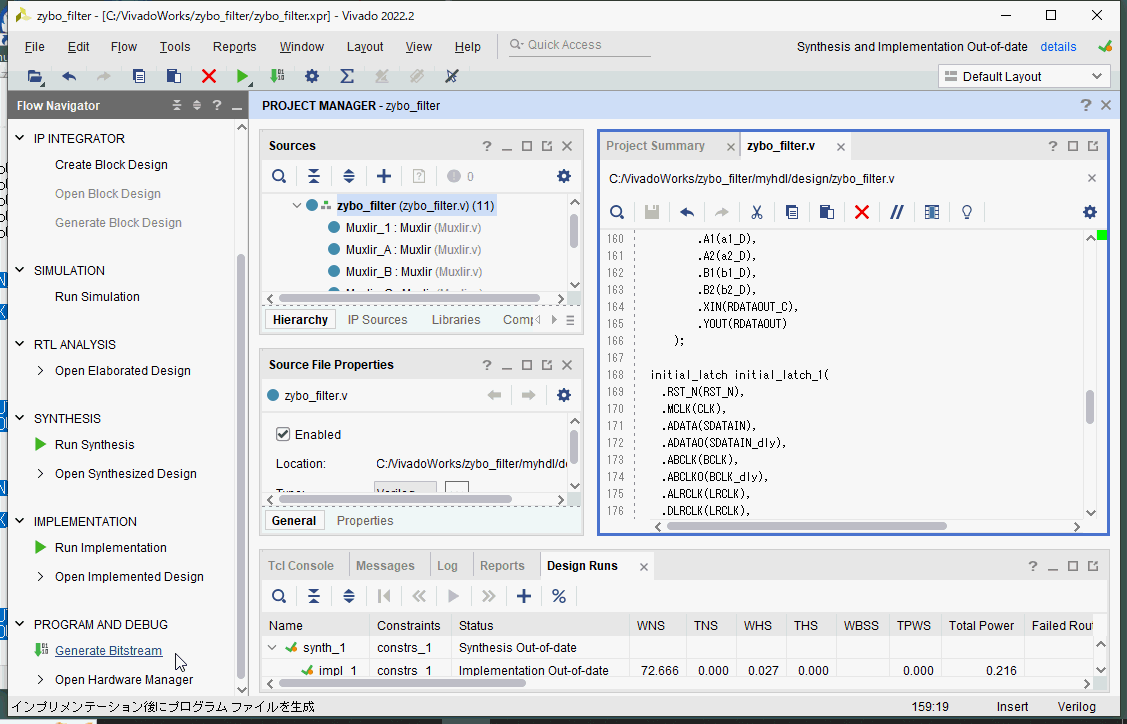

| ●左枠のGenerate Bitstreamをクリック。ビットストリームを生成したら、Open
Hardware Manager -> Open Target -> Auto Connect。その後Program Deviceで書き込みます。 |

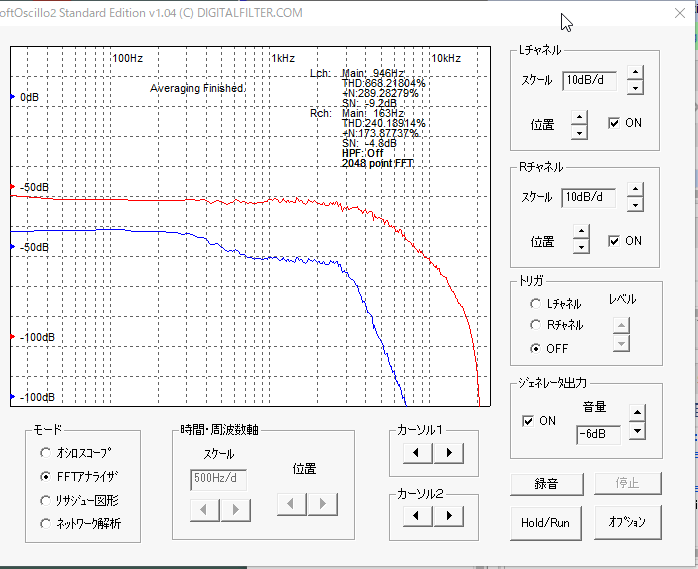

| ●ここに倣ってSoftOscillo2で観測すると次のように500Hz以下が10dB持ち上がっています（青色）。 |

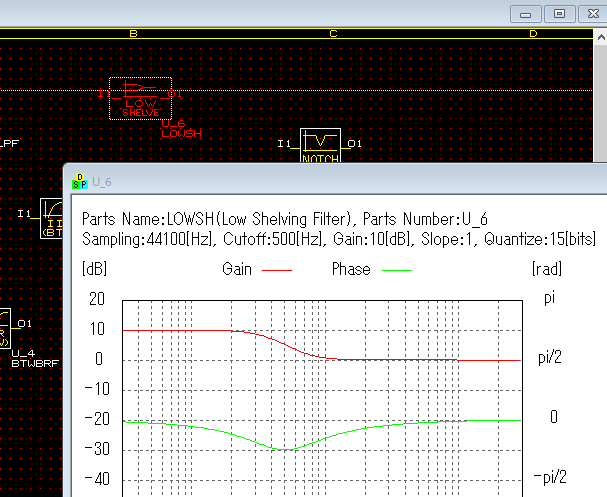

| ●係数はDSPLinksで生成しました。LOWSHコンポネントの上で右クリック→Open a Monitorで特性画面を開き、メニューのTools
-> Save Coefficientsで係数をセーブします。 |

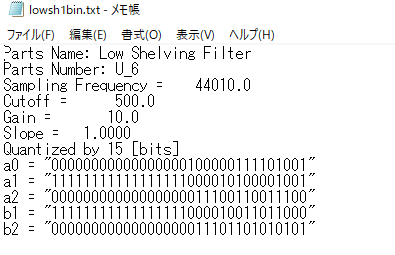

| ●DSPLinksでセーブされた係数は以下のようになります。 |

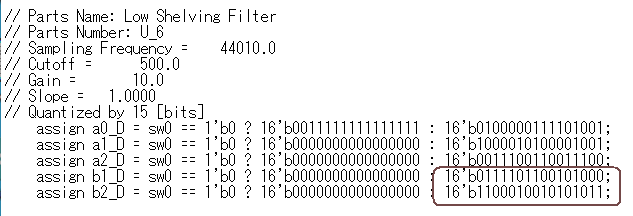

| ●フィードバック側の係数(b1, b2)は正負反転させる必要があるので注意（セミナテキスト参照）。 |
| ●DSPLinksの詳しい使い方はこのサイトからチュートリアルやオンラインヘルプを参考にしてください。 |
