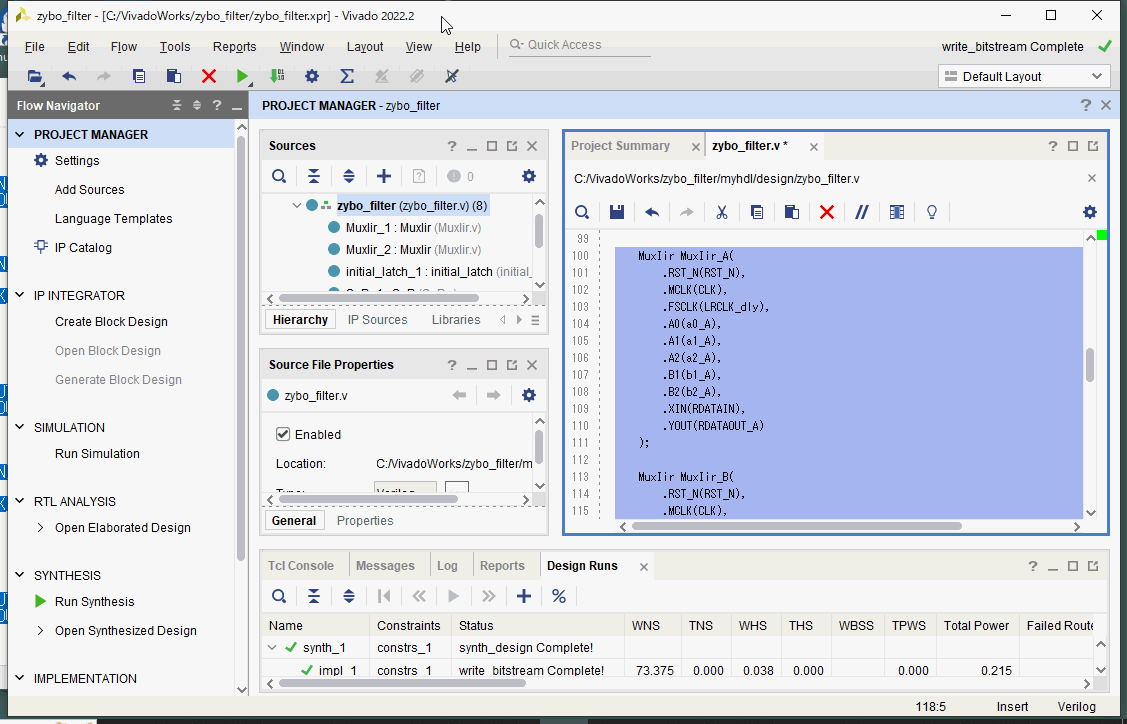

| ●Vivadoでここで作成したプロジェクトを開く。Biauadを３個に増やして特性を急峻にしたものです。 |

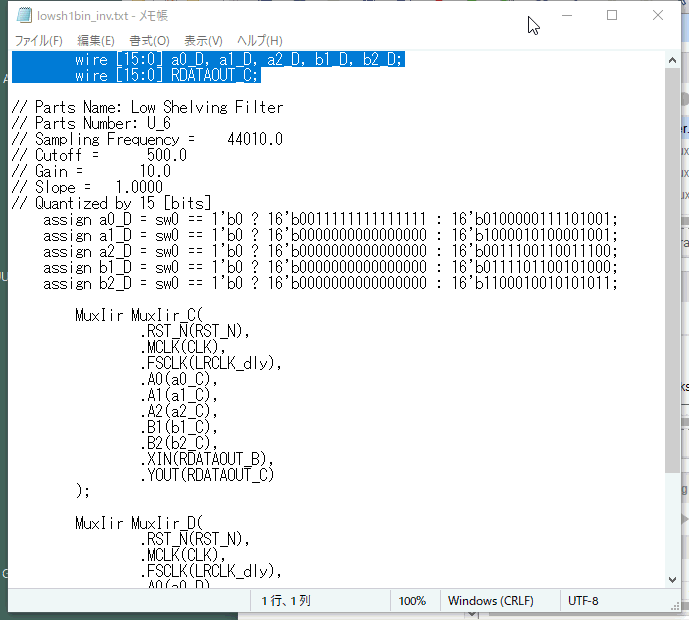

| ●これを開いてwire... の部分をコピー(VHDL版はこれ）。 |

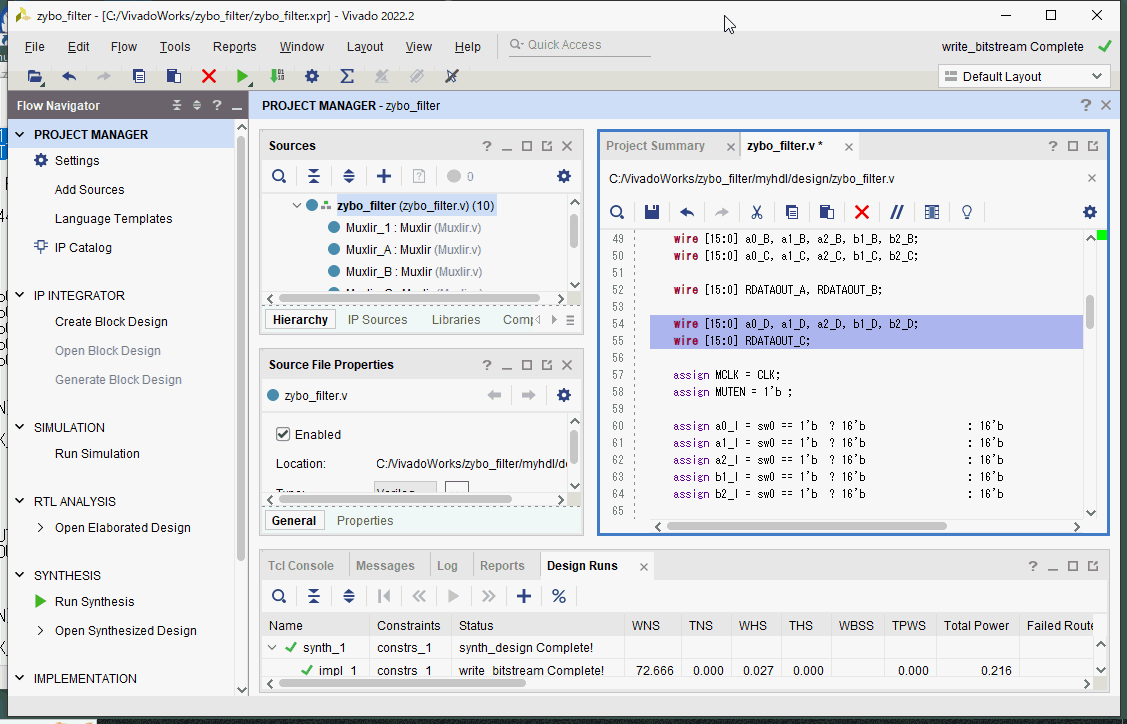

| ●Vivadoでzbo_filter.vを開き、wire.. の部分にペーストします。 |

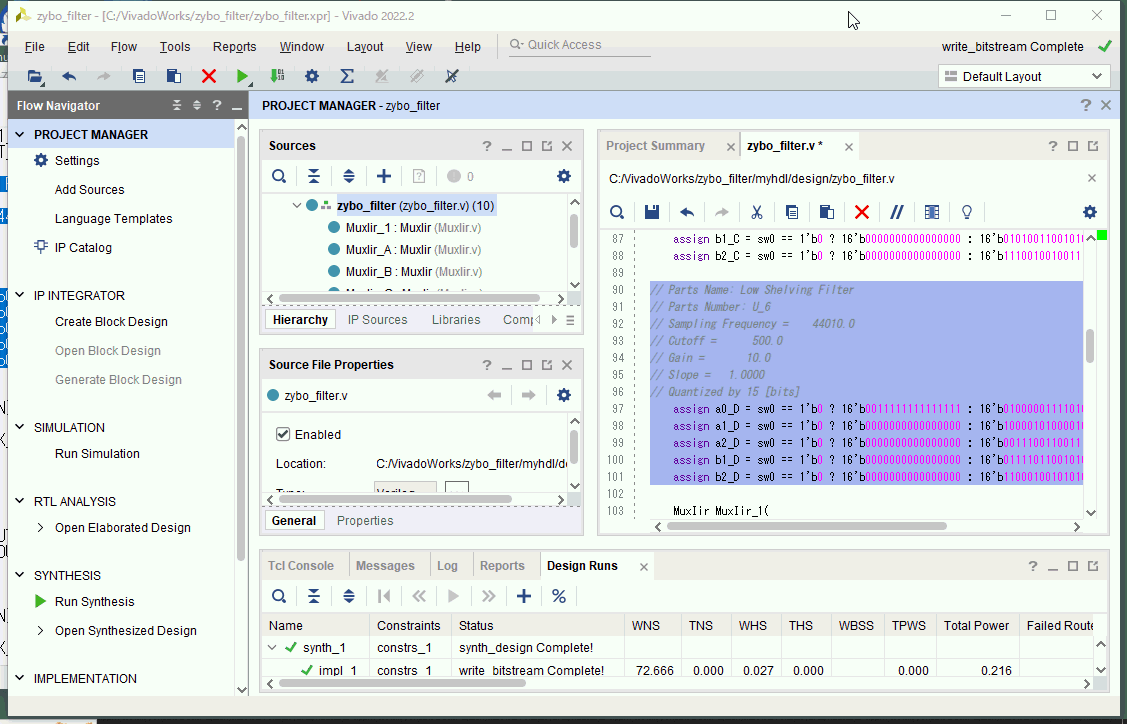

| ●次は係数の部分（Biquadが1個なので係数は５個ある）をコピペします。 |

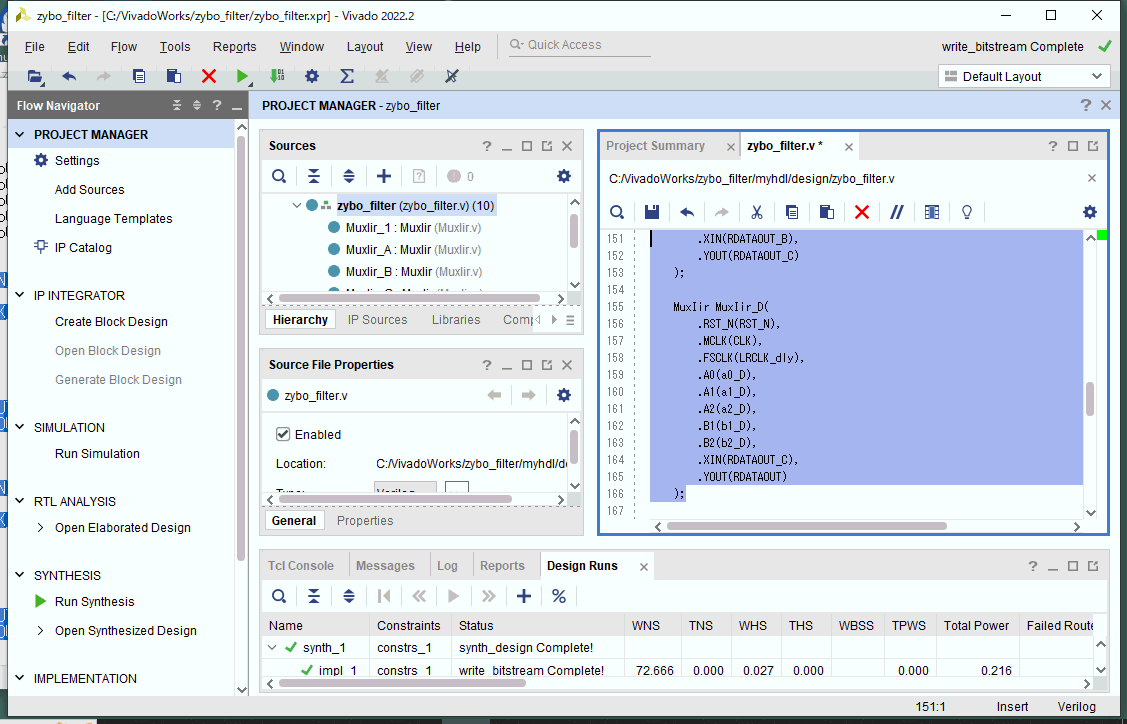

●そしてMuxIir_C, MuxIir_Dの部分を"MuxIir_C"の部分と置き換えてセーブ。（＊１）
（＊１）Biquadが３段(A, B, C)だったものが４段(A, B, C, D)になる。（ローシェルビングフィルタを追加する） |
