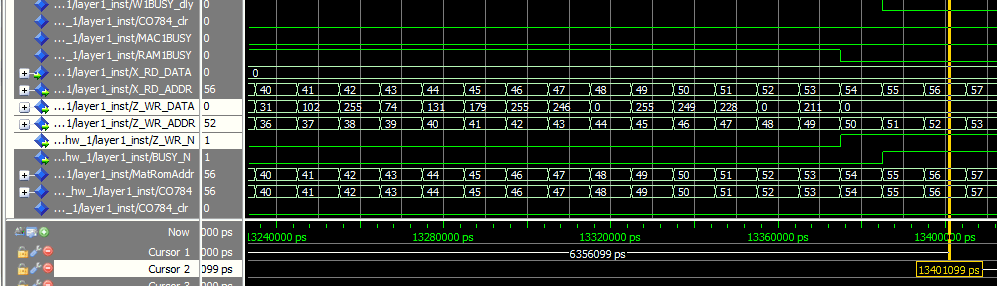

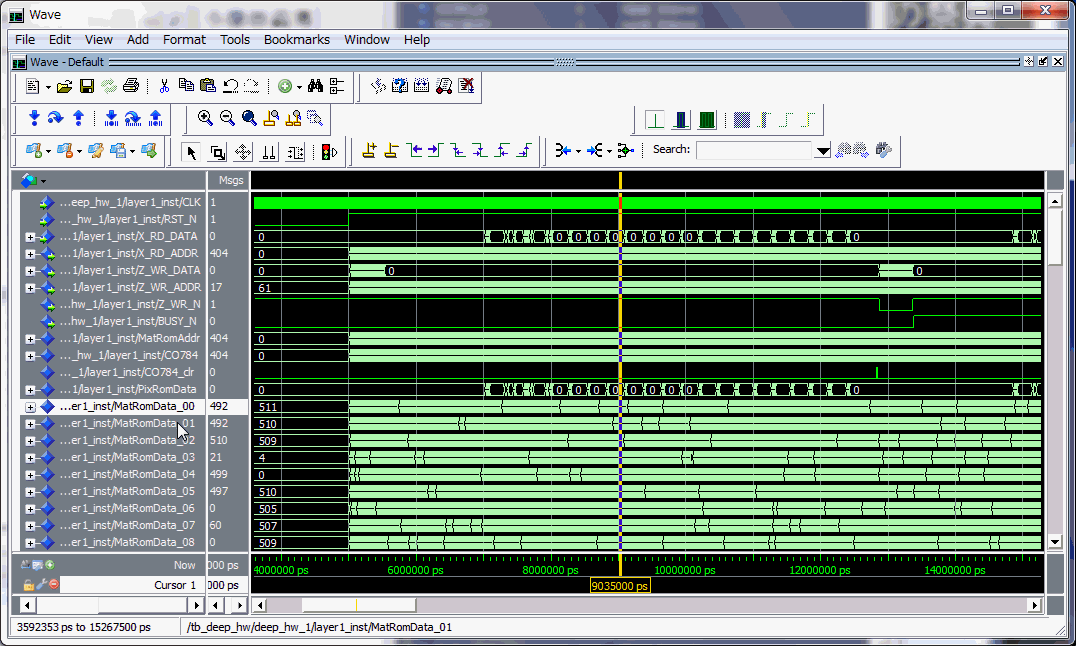

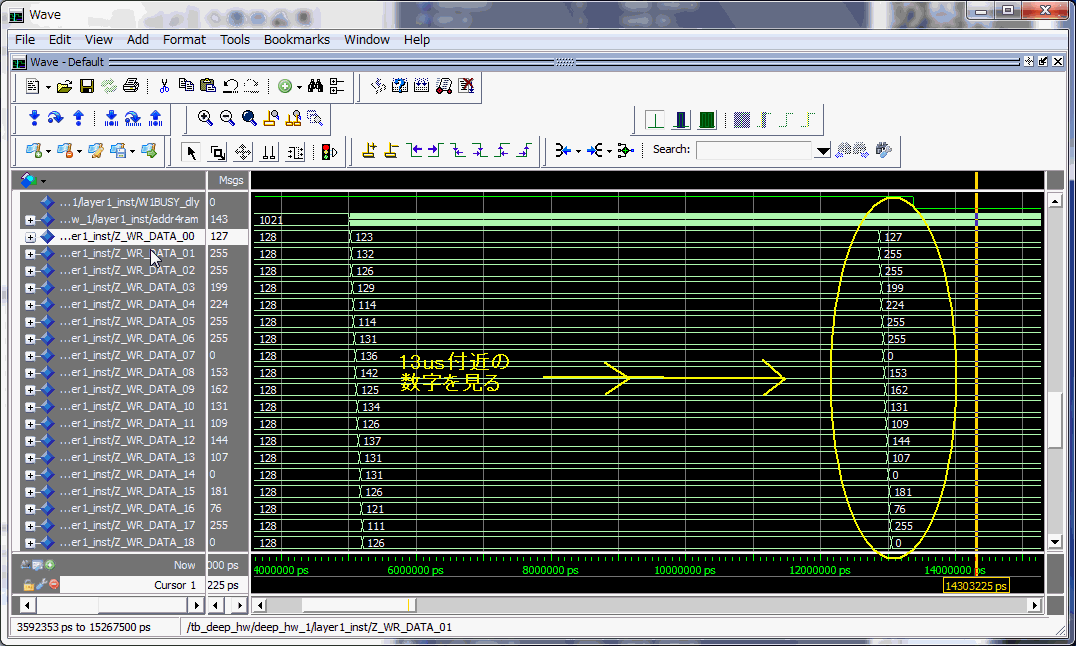

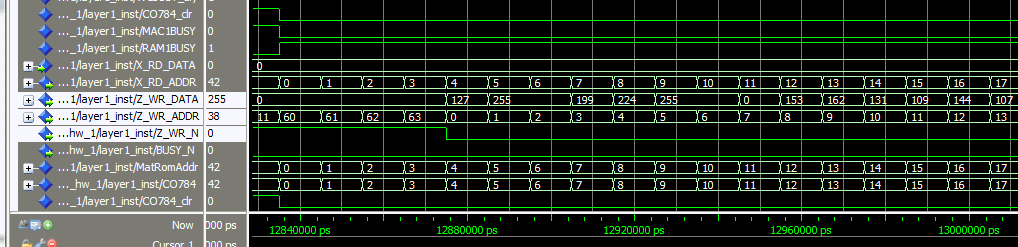

■論理シミュレーション 　このアーカイブを解凍してModelSimで開きます（その使い方はここ参照）。コンパイル（compile all)の後、 　do run.do 　このコマンドでシミュレーションがスタートし、77usで自動的にストップします。 ●並列動作のようすを波形で確認 　do wave.do 　上記コマンドを実行すると図3-08のように波形が現れます。MatRomData_00〜49は各重みROMからの出力です。このように50個のROMが同時に読み出され、並列に演算されます。 　　図3-08　重みROMデータが50個同時に読み出される ●1層目の演算結果の確認 　図3-09のZ_WR_DATA00〜49を見てみましょう。13us付近で現れる値がdotpro_sigmoid_00〜49内で行われた演算結果になります。 　同図とこのEXCELのz1の行を見比べると、演算結果がピタリ一致していることが分かります。 　　図3-09　13us付近から1層目の結果 ●1層目の結果をRAMに書いて2層目に渡す 　図3-10はZ_WR_DATA00〜49をマルチプレクサで多重化し、RAM_Z1に書き込む部分です。dotpro_sigmoid_00〜49の内部では並列に演算が行われますが、その結果はこのように1サイクル毎ずらしながらRAMに書き込まれます。 　　図3-10　RAMには1個づつ書く 　図3-11はRAM_Z1への書き込みが終わる部分です。1層目の演算結果z1は50個なので、ここで50サイクル時間がかかります。 　　図3-11　RAMに50個書くのに50サイクル 次のページへ 目次へ戻る
