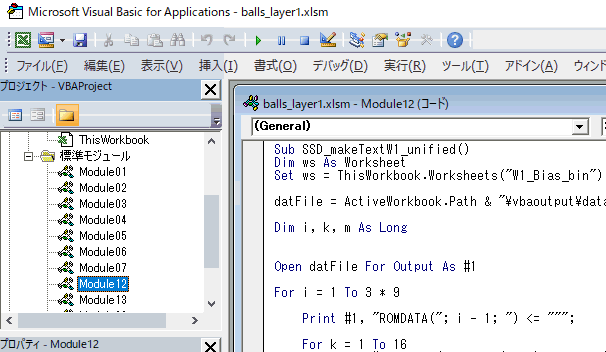

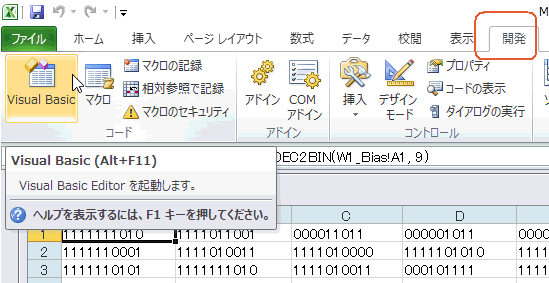

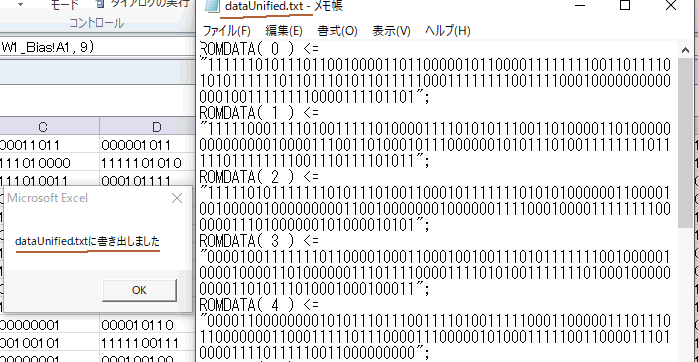

2-01　1層目のEXCEL化（続き） ●係数ROMは手作業でHDL化するのは大変 　各層の重み係数はハードウェアではROM（初期値付きのRAM）に置かれます。係数の数は非常に多く、一つ一つ手作業でROMのHDLファイルにコピペするわけにはいきません。 　そこでEXCELのVBA（Visual Basic for Application)を使って、HDLファイルを自動生成します。 ●VBA (Visual Basic for Applications) 　ここからVBAを使用します。開発タブ→Visual Basicをクリック（＊１）。 （＊１）見つからない場合はファイル→オプション→リボンのユーザー設定から「開発」をチェック 図2‐06　VBAのスタート ●Visual Basic for Applicationウインドウ 　図2‐07のようにVBAからModule12を開きます。このマクロはW1_Bias_binシートの重み係数をHDLの書式に変換するものです。 図2‐07　VBAマクロを開く ●ROMDATA(0)〜(26)が生成される 　マクロを実行する前に、これを展開してEXCELと同じ場所にvbaoutputフォルダを置きます。実行すると、そのフォルダにdataUnified.txtが生成されます（図2‐08）。"ROMDATA"以後はW1_Bias_binシートの各行の2進数を一行に並べたものです。 図2-08　vbaoutputフォルダに生成される ●既存のHDLファイルを開いて変更 　推論IP（この章でダウンロード）のw1romフォルダに ROM_W1.vhd があります。これは重み係数ROMファイルで、ROMのHDL記述はこのようになります（図2‐09）。 図2-09　ROMのVHDL記述 　ROM_W1.vhdの最後の"end"の直前にdataUnified.txtをコピペします（既存のROMDATAと置き換える）。これで重み係数ROMのHDLの完成です（図2‐10）。 図2-10　ROMDATA(0〜26）の変更 ●バイアスもVBAで生成 　バイアスも同様に自動生成します。Module13を開いて実行します（図2‐11）。 図2‐11 　マクロを実行するとvbaoutpuptディレクトリにdataB.txtが生成されます(図2‐12)。これを conv_layer1.vhd (1層目のトップモジュール、この章でダウンロード)のバイアス値と置き換えます。 図2-12　"BIAS"を検索して置き換え 最初のページへ 目次へ戻る
