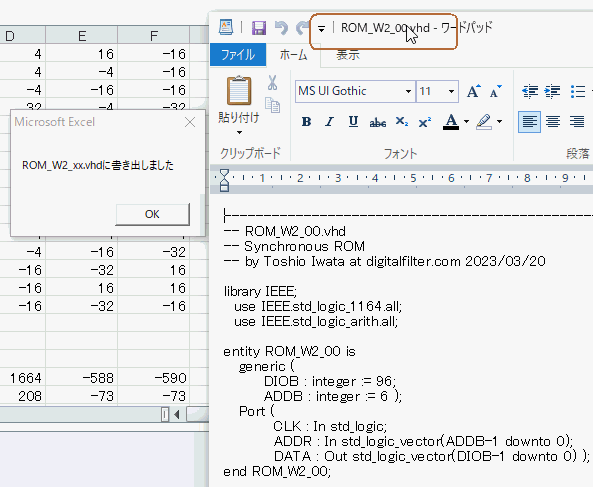

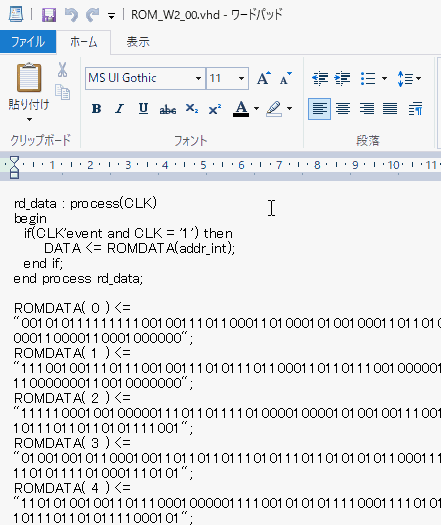

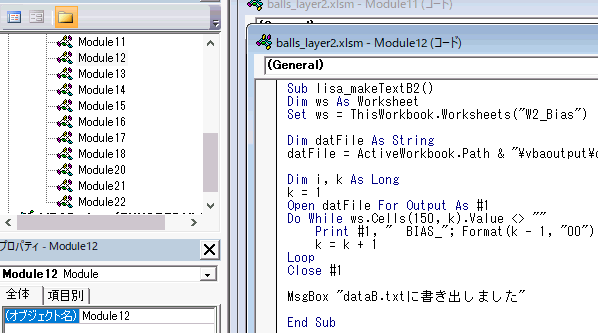

2-02　2層目のEXCEL化（続き） ●HDLファイルが4個できる 　Module11を実行するとvbaoutputディレクトリにROM_W2_00〜03.vhdというファイル4個が生成されます。 図2‐26　2層目の重み係数は４つのROMファイルに分割される ●この記述だと論理合成でROMに割り当てられる 　ファイルを開くとVHDLでROMが記述されています（図2‐27）。これら4つのROMから重み係数を読み出して演算します。アーカイブの同ファイルと置き換えましょう。 図2‐27　ROM（初期値付きRAMの記述） ●バイアスも必要。VBAで生成 　バイアスはModule12で生成します。開いて実行しましょう（図2‐28）。 図2-28　W2_Biasシートの一番下にあるバイアスを転写するVBA ●この32行をコピペする 　vbaoutputディレクトリにdataB.txtが生成されます。出力32chなのでバイアスは32個あります（図2‐29）。conv_layer2.vhdのBIASの部分に貼り付けます。 図2-29 dataB.txtにバイアス32個 最初のページへ 目次へ戻る
