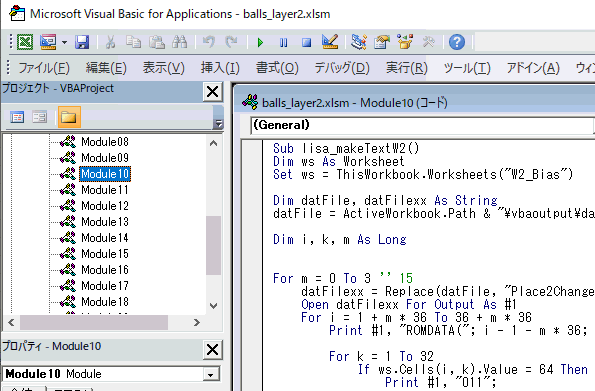

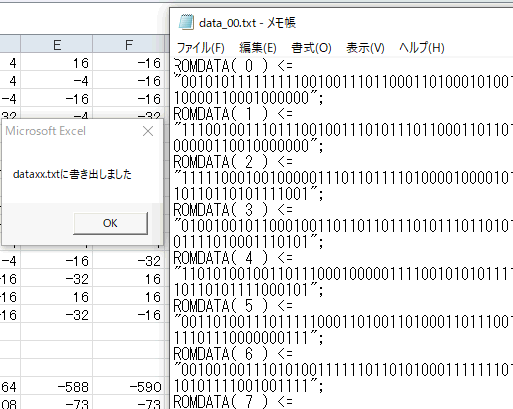

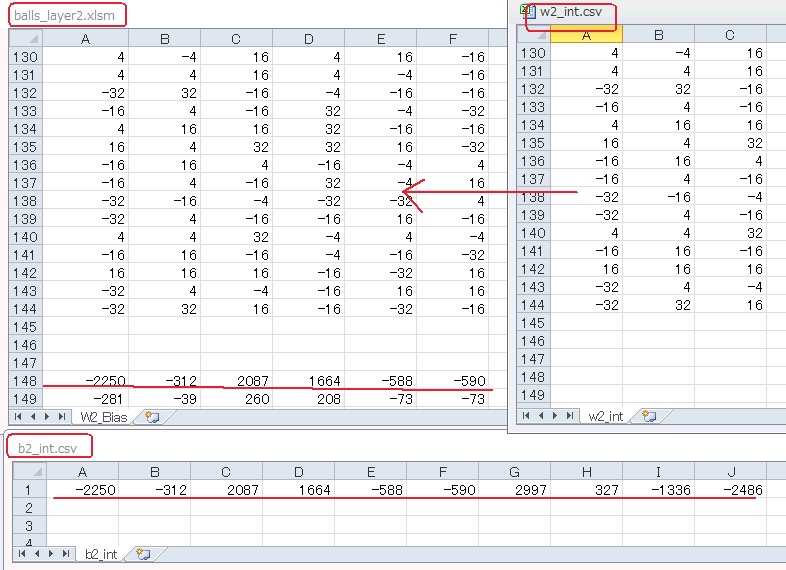

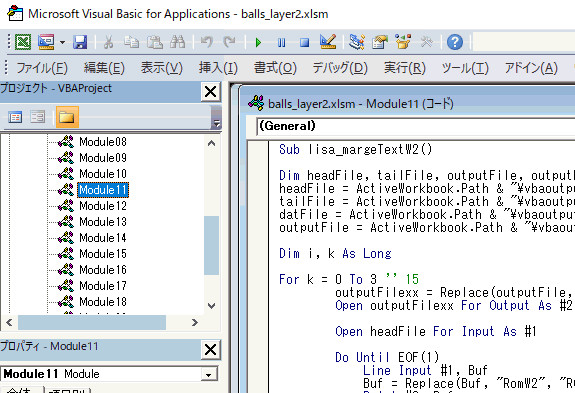

2-02　2層目のEXCEL化 ●2層目の重み係数とバイアスをコピペ 　図2‐21はballs_layer2.xlsm（2層目のEXCEL）のW2_Biasシートです。 　Pythonが生成した重み係数 w2_int.csvがコピペされています。バイアスb2_int.csvは148行目にコピペしますが、その下の行で1/8にされた後HDL化されます（この理由による）。 図2‐21　 　上図ように重み係数は８種類(+64, +32, +16, +4, -4, -16, -32, -64)しかありません。したがってそれらは3ビットにエンコードできます。また2の累乗なのでビットシフト乗算が出来ます（FPGA内乗算器の節約）。 ●Visual Basic for Applicationウインドウ 　図2‐22のようにVBAからModule10を開きます。このマクロはW2_Biasシートの重み係数をエンコードして結合するものです。 図2‐22　 ●ROMDATA(0)〜(35)が生成される 　マクロを実行するとvbaoutputディレクトリにdata00〜03.txtが生成されます（図2‐23）。W2_Biasシートの各セルがエンコードされて横一行になっています（＊１）。 （＊１）-64=100, -32=101, -16=110, -4=111, +4=000, +16=001, +32=010, +64=011と3ビットにエンコード。それを横一行なので3x32 = 96ビットになる。ROMDATAは0〜35まで（入力16ch/4 = 4ch, カーネル3x3なので4x9 = 36) 図2‐23　ビット幅96bit、アドレスは0〜35 ●VBA２つでHDLファイル完成 　次にModule11を開いて実行します（図2‐24）。2層目はこれら2つのマクロのコンビネーションで係数ROMのHDLファイルを生成します。 図2‐24　もう一つVBAを実行 次のページへ 目次へ戻る
