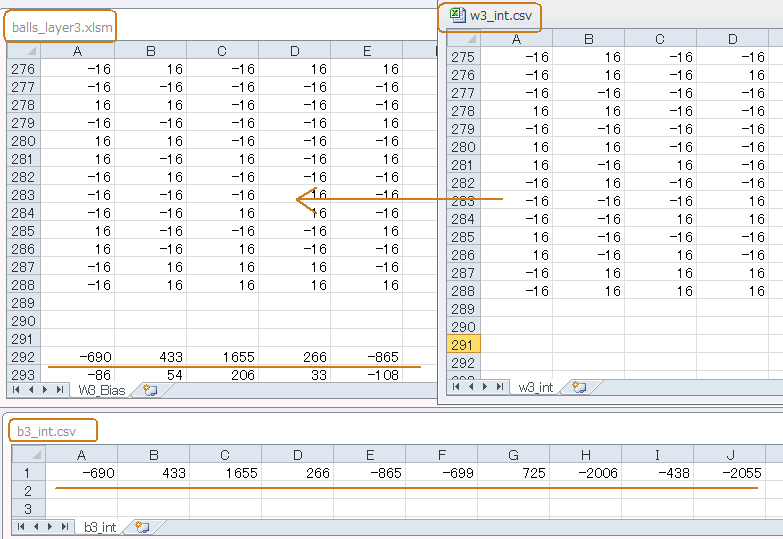

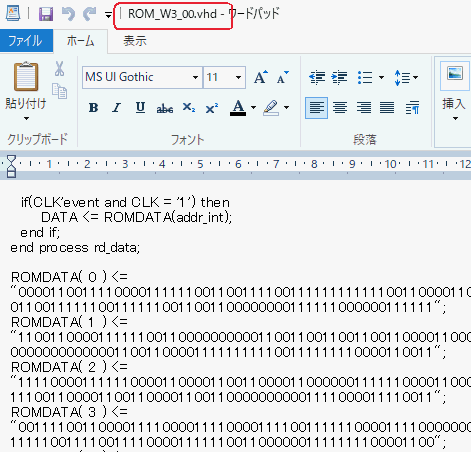

2-03　3層目のEXCEL化 ●3層目の重み係数とバイアスをコピペ 　図2‐31はballs_layer3.xlsm（3層目のEXCEL）のW3_Biasシートです。 　Pythonが生成した重み係数 w3_int.csvがコピペされています。バイアスb3_int.csvは292行目にコピペします。 　3層目の重み係数は４種類(+64, +16, -16, -64)しかありません。したがってそれらは2ビットにエンコードできます。 図2‐31　 ●Visual Basic for Applicationウインドウからマクロ実行 　VBAからModule10を開き実行、更にModule11を開いて実行します。vbaoutputディレクトリに係数ROMのHDLファイルが2つ生成され、開くと図2‐32のようにW3_Biasシートの各セルがエンコードされて横一行になっています（＊１）。 （＊１）-64=10, -16=11, +16=00, +64=01と2ビットにエンコード。それを横一行なので2x64 = 128ビットになる。ROMDATAは0〜143まで（入力32ch/2 = 16ch, カーネル3x3なので16x9 = 144) 図2‐33　ROM_W3_00〜01.vhd。重み係数ファイル２つ。推論IPの同ファイルと置き換える ●バイアスも必要。VBAで生成 　バイアスはModule12で生成します。開いて実行すると、vbaoutputディレクトリにdataB.txtが生成されます。出力64chなのでバイアスは64個あります（図2‐34）。conv_layer3.vhdのBIASの部分に貼り付けます。 図2‐34　dataB.txtにバイアス64個 目次へ戻る
