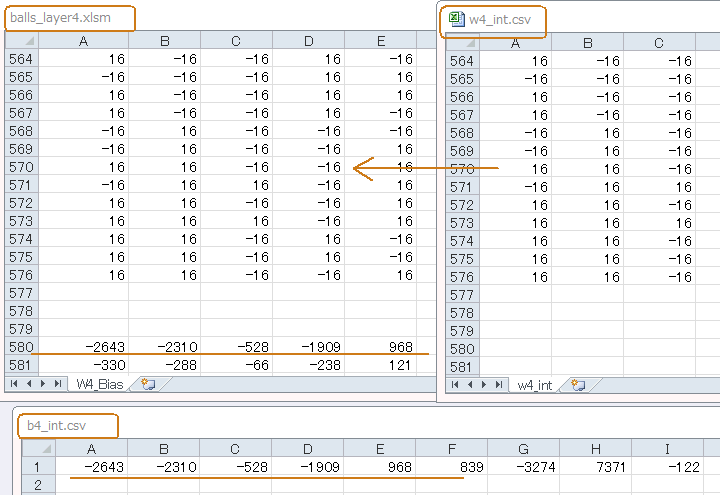

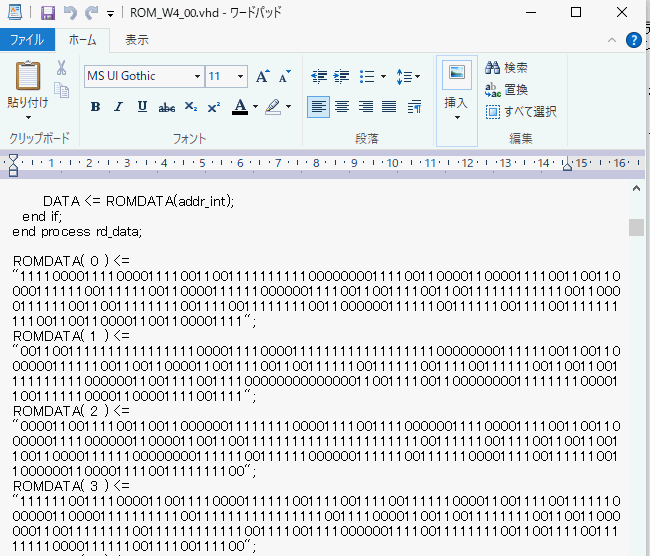

2-04　4層目のEXCEL化 ●4層目の重み係数とバイアスをコピペ 　図2‐41はballs_layer4.xlsm（4層目のEXCEL）のW4_Biasシートです。 　Pythonが生成した重み係数 w4_int.csvがコピペされています。バイアスb4_int.csvは580行目にコピペします。 　4層目の重み係数は４種類(+64, +16, -16, -64)しかありません。したがってそれらは2ビットにエンコードできます。 図2‐41　 ●Visual Basic for Applicationウインドウからマクロ実行 　VBAからModule10を開き実行、更にModule11を開いて実行します。vbaoutputディレクトリに係数ROMのHDLファイルが4つ生成され、開くと図2‐42のようにW4_Biasシートの各セルがエンコードされて横一行になっています（＊１）。 （＊１）-64=10, -16=11, +16=00, +64=01と2ビットにエンコード。それを横一行なので2x128 = 256ビットになる。ROMDATAは0〜143まで（入力64ch/4 = 16ch, カーネル3x3なので16x9 = 144) 図2‐43　ROM_W4_00〜03.vhd。重み係数ファイル4つ。推論IPの同ファイルと置き換え ●バイアスも必要。VBAで生成 　バイアスはModule12で生成します。開いて実行すると、vbaoutputディレクトリにdataB.txtが生成されます。出力128chなのでバイアスは128個あります（図2‐44）。conv_layer4.vhdのBIASの部分に貼り付けます。 図2‐44　dataB.txtにバイアス128個 目次へ戻る
