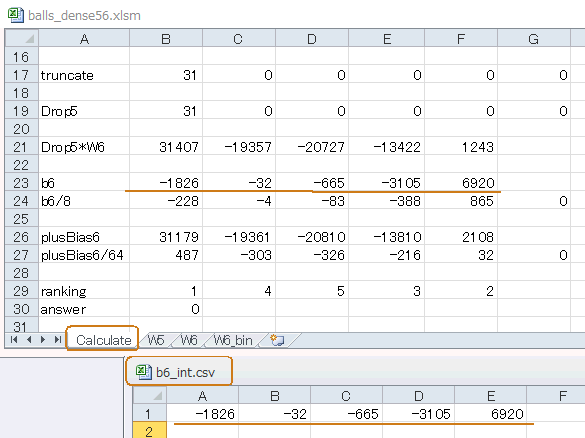

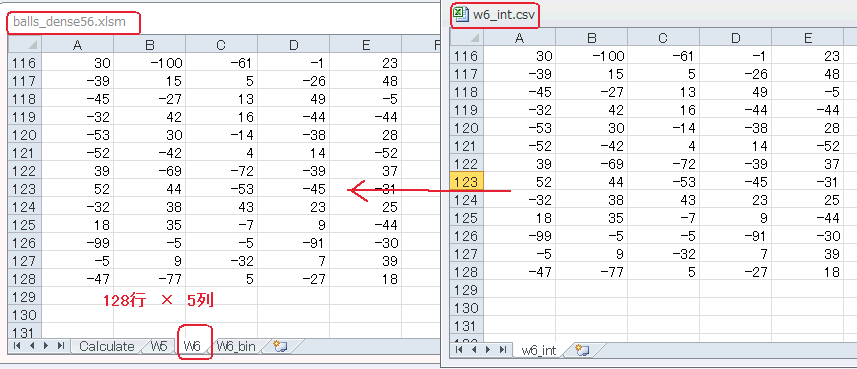

2-06　6層目のEXCEL化 ●6層目の重み係数をコピペ 　図2‐61はballs_dense56.xlsm（5, 6層目のEXCEL）のW6シートです。 　Pythonが生成した重み係数 w6_int.csvがコピペされています。 　6層目の重み係数はこのように符号付9ビットで整数化します。 図2‐61　 ●6層目バイアスをコピペ 　図2‐62はCalculateシートです。バイアスb6_int.csvはこのシートの23行目にコピペします。 図2‐62　 ●Visual Basic for Applicationウインドウからマクロ実行 　VBAからModule15を開いて実行します。vbaoutputディレクトリに係数ROMのHDLファイルが1個生成され、開くと図2‐63のようにW6シートの各セルがエンコードされて横一行になっています（＊１）。 　これを推論IPのROM_W6.vhdのROMDATAと置き換えます。 （＊１）各セルは9ビット、それを横一行なので9x43 = 387ビット（うち有効なのは最初の9x5 = 45ビット。後はみな0） 図2‐63　dataUnified.txt。重み係数ファイル1個。これをROM_W6.vhdにコピペ ●バイアスも必要。VBAで生成 　バイアスはModule16で生成します。開いて実行すると、vbaoutputディレクトリにdataB.txtが生成されます。6層目は出力5個なので図2‐64のように最初の5個のみが有効になり、後は０になります。これをconv_layer6.vhdのBIASの部分に貼り付けます。 図2‐64　dataB.txtにバイアス5個 目次へ戻る
