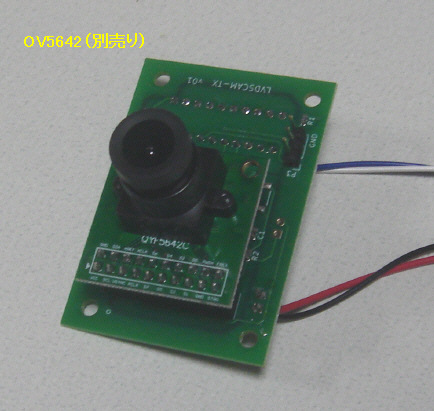

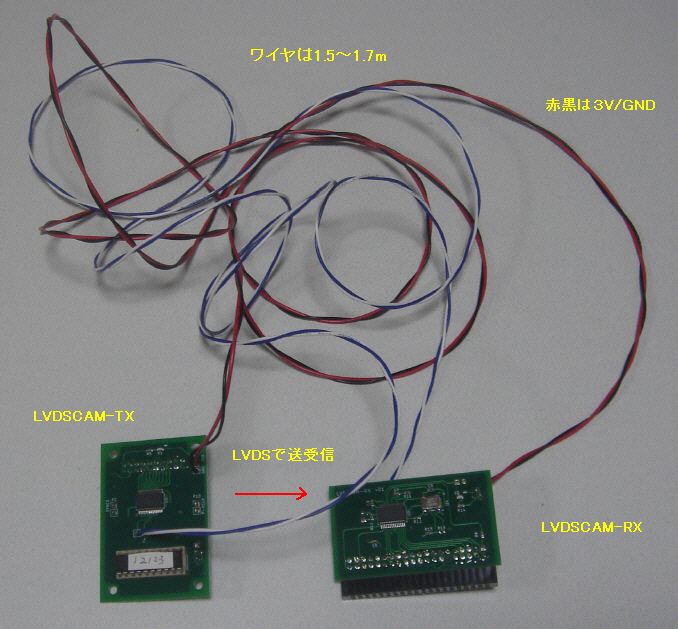

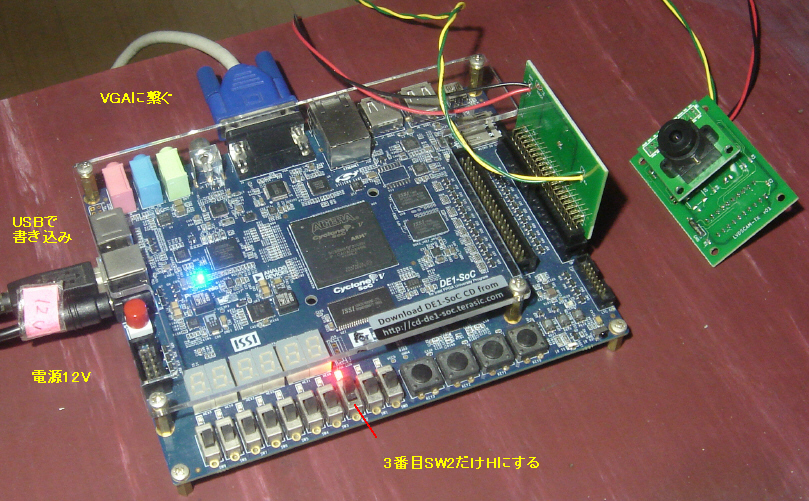

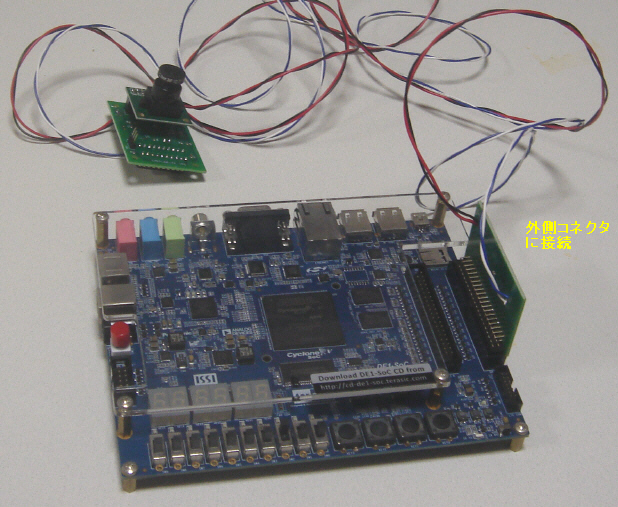

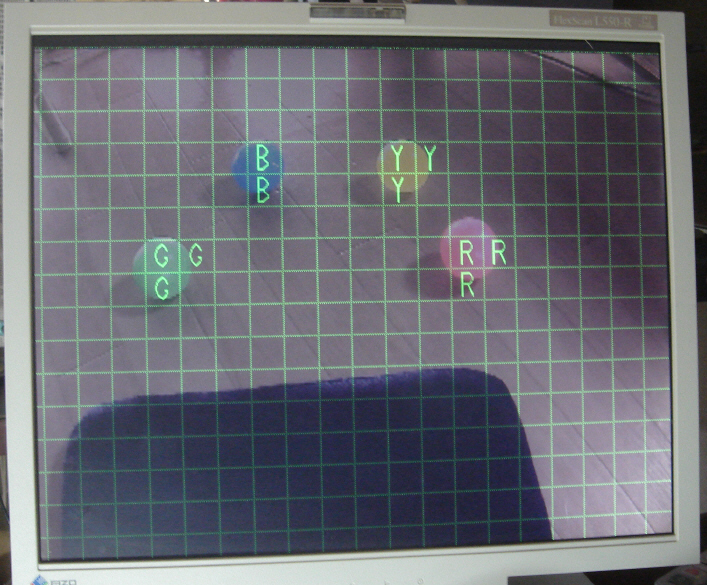

5-03　アダプタボード（LVDSCAM-TX, RX） ●アダプタボード 　LVDSCAM-TX, RXを使用します。入手先は、 �@DIGITALFILTER.COM販売 になります。 　図5‐11のようにTX（送信）ボードとRX（受信）ボードの2枚組です。LVDS（Low Voltage Differential Signaling）で動画を高速シリアル送受信します。 　図5‐11　LVDSCAM-TX, RXの外観。カメラやFPGAボードは別売り 　図5‐12のようにOV5642カメラモジュール（別売り）を取り付けます。逆挿しに注意しましょう。 　図5‐12 　DE1-SoCの40ピンコネクタ（外側）に取り付けます。 　図5‐13 　図5‐14のようにセットアップ。カラーボール認識するには3番目のSW2だけH（基板の内側）にします。 　図5‐14 　図5‐15のようにカラー動画に格子模様が上書きされます。ボールが認識されると、R/G/B/Yが上書きされます。ちなみに2番目のSW1をHにすると、認識なしのスルー動画になります。 　図5‐15 ★免責事項をよくお読みください★ 最初のページへ 目次へ戻る
