●重み係数とバイアスを変えて認識してみる
Quartus Primeを立ち上げ、Open Projectから「CNN回路を入れて完成！」で作成したプロジェクトVideoProc.qpfを開きます。

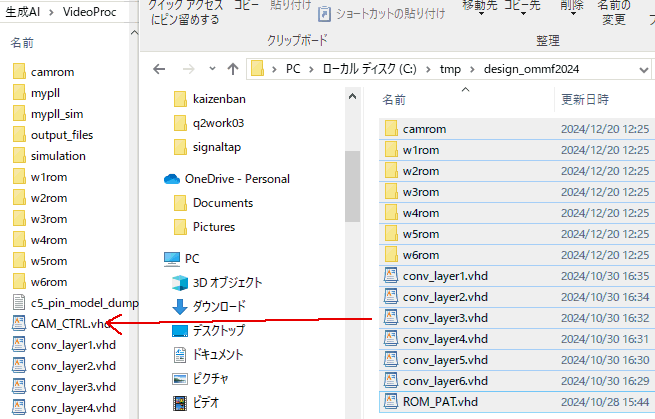

次にこのアーカイブ内のVHDLをすべて上書きします。これにより重み係数とバイアスが置き換わります。 |

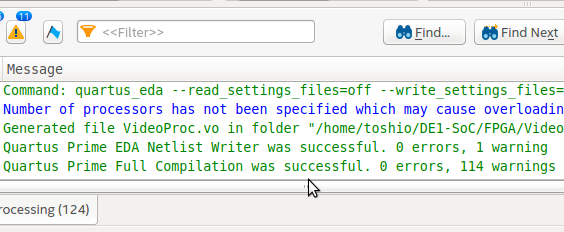

| その後、Start Compilationをクリックします。 |

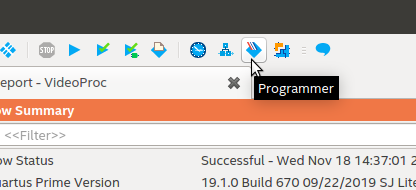

| ProgrammerでFPGAにプログラムしましょう。 |

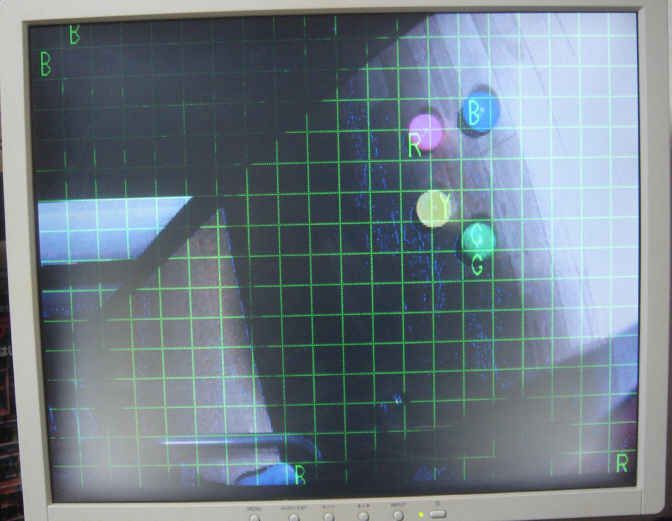

| するとこのように背景の誤認識が改善されました（以前はこのように黒い背景の誤認識が多かった）。 |
●どこを変えて改善したのか？

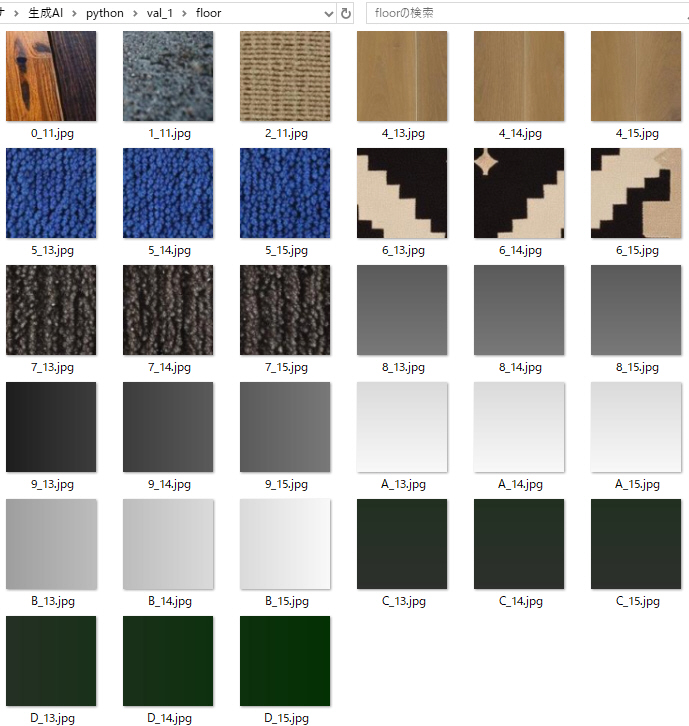

背景の誤認識が多かったので、今回は「床クラス」の画像を増やしました。この学習用画像をtrain_1/4フォルダ、この推論用画像をval_1/floorフォルダに置きます。下図のように濃い色のグラデーション画像などを追加してからの学習→推論になります。
|
| その後はこれに倣ってPython→EXCELと進み、VBAで重み係数とバイアスのHDLを生成して置き換えたものが上記アーカイブです。 |
