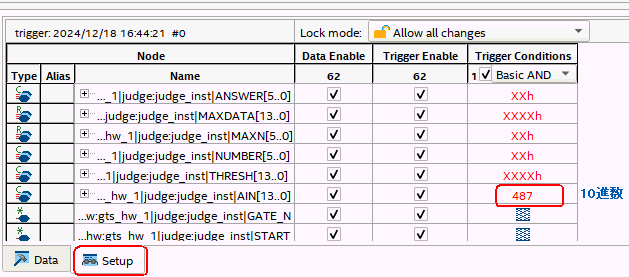

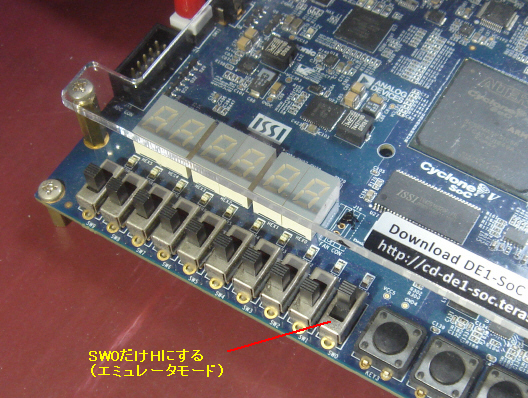

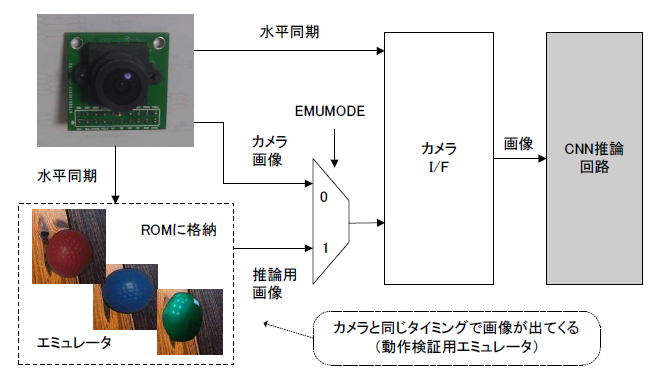

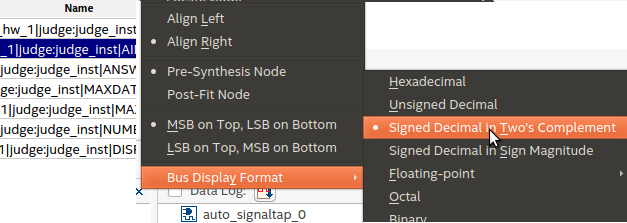

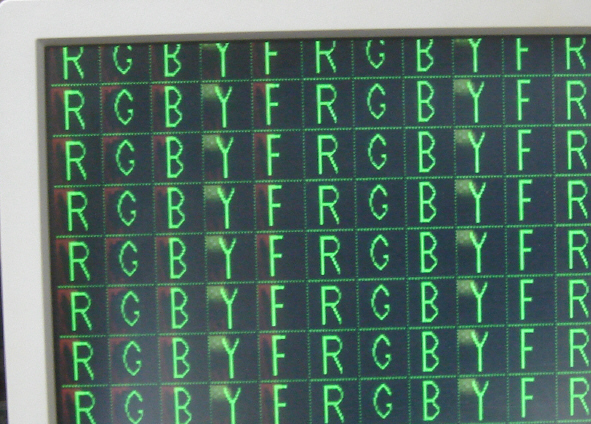

ボードの右端のSW0だけHにします（EMUMODE=1）。 　カメラ画像がテスト画像に切り替わります。これらはPythonで使用した推論画像の最初の20枚が横一列に並んでおり、それらが縦16行繰り返されます。 　下図のようにTrigger Conditionsを設定し（＊１）、Run Analysisをクリックします。 （＊１）信号のフォーマットを16進から10進に変更してからAINを"487"とする 　下図のような内部信号が現れます。AINは６層目の出力で最大値は487(01E7h)、その判定結果は０（赤ボール）になります。 ●Pythonと同じことがFPGA内部で起こっている 　下図はPythonにおける演算結果(lay6out_sample_00.csv)です。上図の内部信号（AIN値）がピタリ一致しています。 　エミュレータモードでは推論用テスト画像を入力します。それがカメラ画像に切り替わるだけなので（下図）、Pythonにおける推論品質は保たれます。 　信号の値はデフォルトで16進数になっています。変更するには信号名を右クリックしBus Display Formatを変更します。 最初のページへ 目次へ戻る
