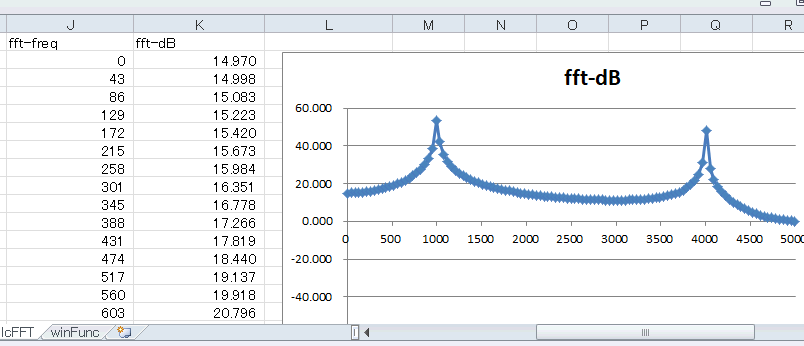

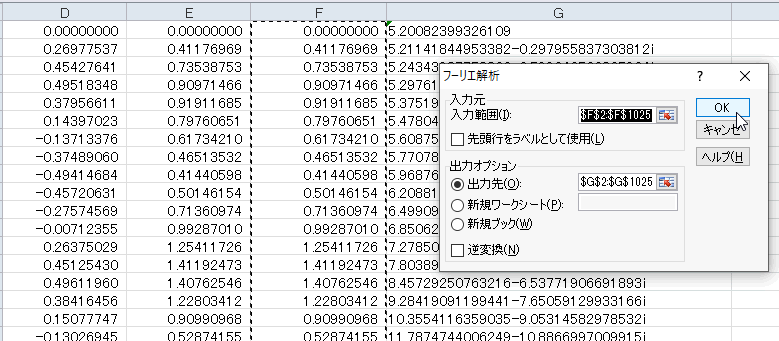

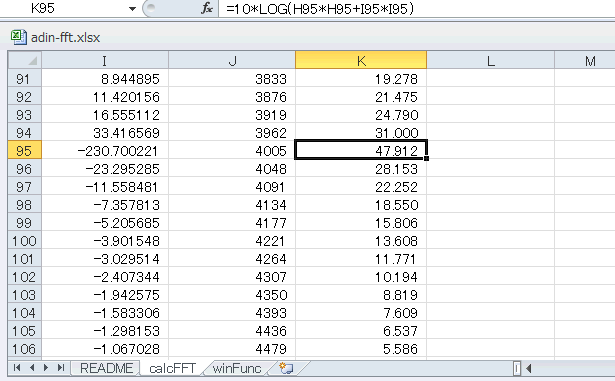

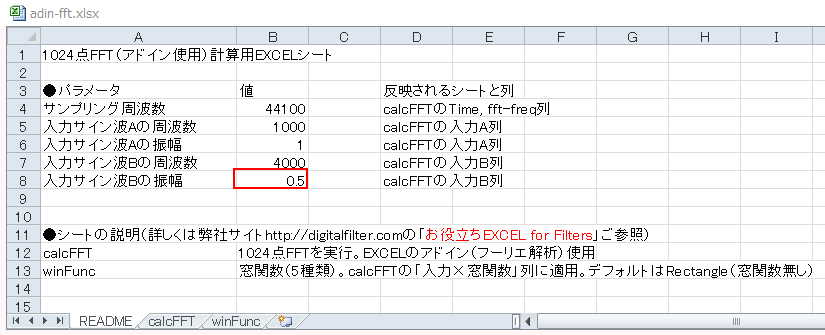

4-03　1024点FFTを実行しよう！（続き） ●入力信号はREADMEシートで設定 　それでは4kHzのサイン波も追加してみましょう。図4-40のようにREADMEシートのB8セルを0.5とします。 　　図4-40　入力Bの振幅を0から0.5に 　そのままではFFT結果は変化しません。図4‐41のように再度アドインを設定しましょう（ここ参照）。 　　図4-41　入力変更のたびにアドインを設定し直す ●ミックスした2つの信号が周波数軸上に現れる 　図4‐42のように1kHz以外にもう一つピークが現れます。周波数は約4kHz、ピークは1kHzよりも若干下がっています。 　　図4-42　信号に1kHzと4kHzが含まれているのが分かる ●もう一つのピークをセルで確認 　J列が4005になるところ、隣のK列を見ると47.912です。1kHzの振幅が1.0なのに対し、4kHzの振幅は0.5なので、約-6dB少ない値になります（図4‐43）。 　　図4-43　J列がHz, K 列はdB値 ●正確にはピークは991Hz/4005Hz 　このEXCELではサンプリング周波数＝44100Hz、FFTの点数＝1024なので 44100/1024 = 43.06Hz が周波数分解能になります。その結果、図4‐42のピークの周波数は991Hzと4005Hzになります。ステップを細かくするにはFFTの点数を増やしましょう。 最初のページへ 目次へ戻る
