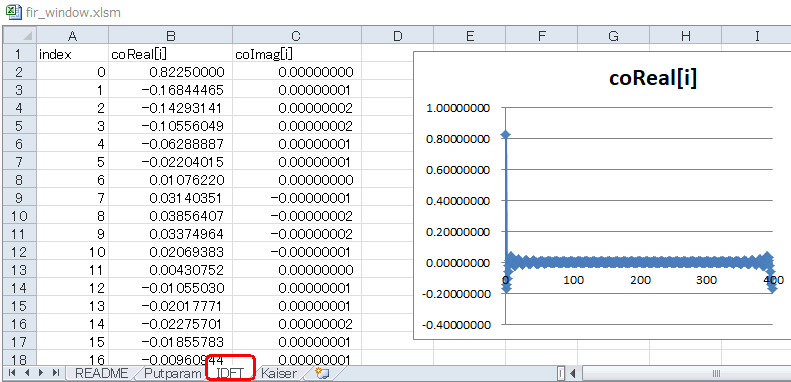

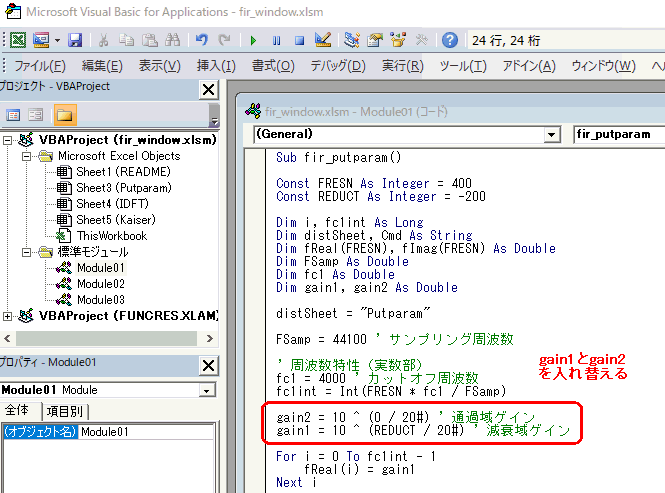

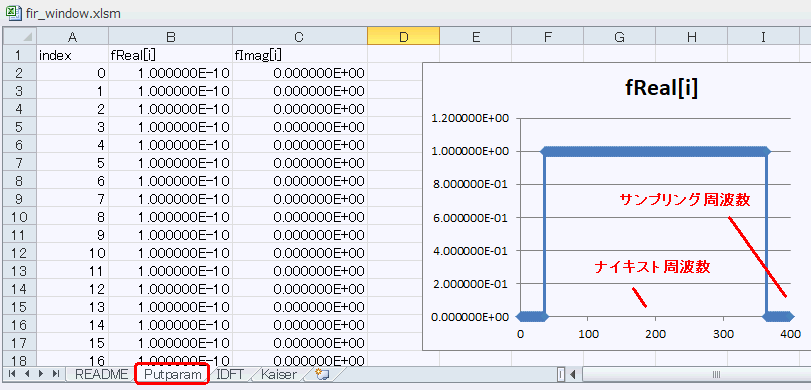

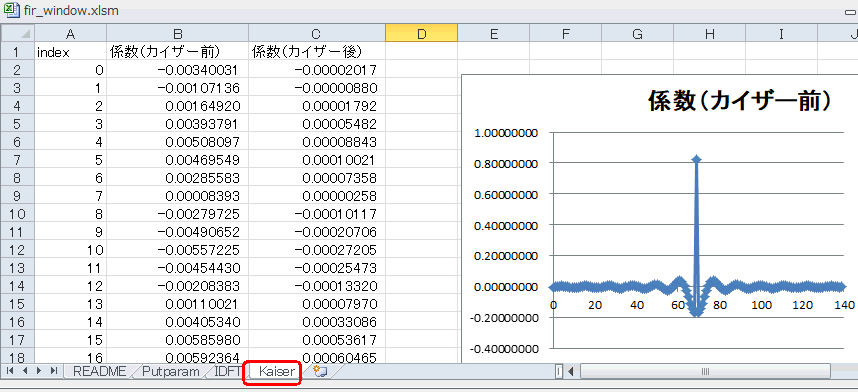

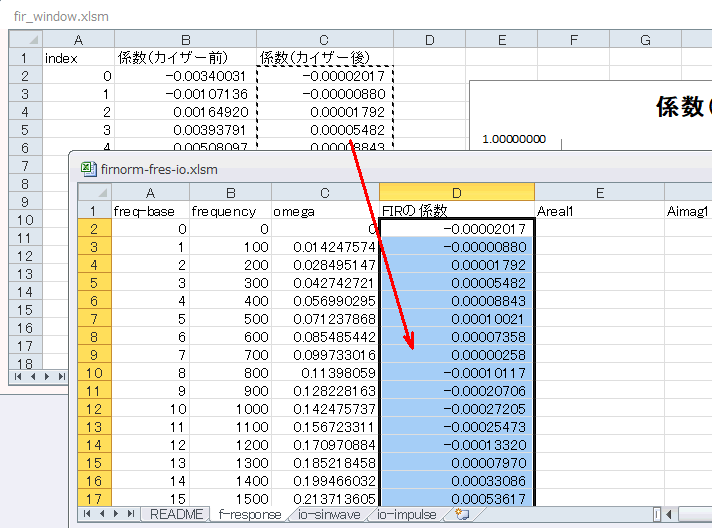

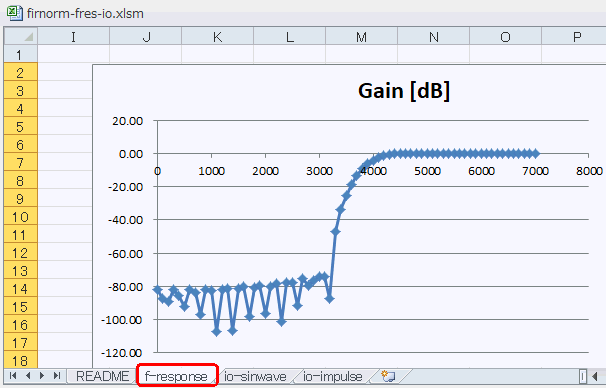

7-02　HPF/BPF/BRFの係数を窓関数法で求める ●高域通過フィルタ 　前節で使ったEXCELを開き、VBAウインドウからModule01を開きます。図7‐20のように gain1 gain2 を入れ替えると通過域と減衰域が入れ替わり、LPFがHPFに変身します（＊１）。 （＊１）さらに fc1 でカットオフ周波数、Fsampでサンプリング周波数を変えることができる 　　図7-20　高い方が通過域になる ●このHPF特性が目標になる 　Module01を実行し、Putparamシートを見ると、図7‐21のように高域通過特性（ナイキスト周波数までを見る）になっています。 　　図7-21　振幅特性を与える 　後は前節と同様にModule02を実行します。IDFTシートを見るとインパルス応答がHPFのものに変わっています。 　　図7-22　coRealの値が変わる。coImagは相変わらず0 　最後にModule03を実行するとKaiserシートにHPFの係数が現れます。 　　図7-23　これがHPFの係数 ●F特計算は別EXCELで 　C列（カイザー後の係数）をコピーして、このサイトのF特計算用EXCEL(firnorm-fres-io.xlsmのD列）にペーストしましょう。 　　図7-24　EXCELファイルをまたいだコピペ ●別EXCELのModule1実行で逆の特性に 　コピペ後、VBAを使って周波数特性を計算すると、図7‐25のように 4000Hz以上を通すHPFになっています。 　　図7-25　カイザー窓を施した係数のF特 次のページへ 目次へ戻る
