 QuartusIIでNiosTest1（ここで作成）を開き、Qsysのアイコンをクリックします。

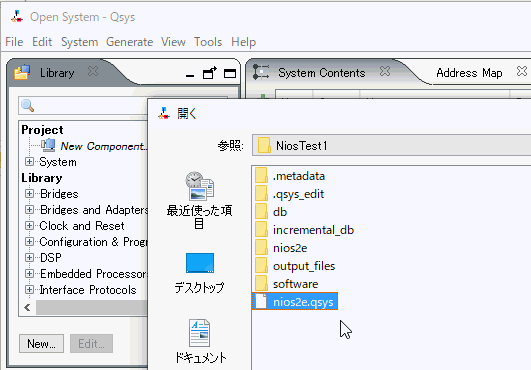

nios2e.qsysを選択して開く。

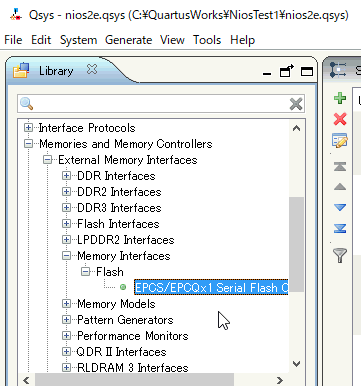

Memory and Memory Controllers→External Memory Interfaces→Memory Interfaces→Flash→EPCS/EPCQx1

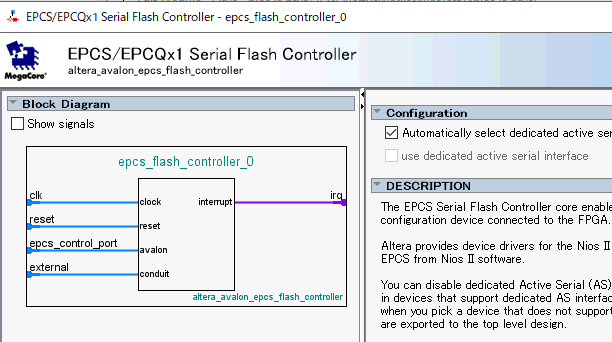

Serial Flash Controllerをダブルクリックします。
ここは何もせずに、Finishで閉じます。
下図のように接続します。epcs_control_portはdata_masterとinstruction_master両方に繋ぎます。
external行、export列をダブルクリックしてエクスポートします。Baseアドレスは0x0006_0000とします。

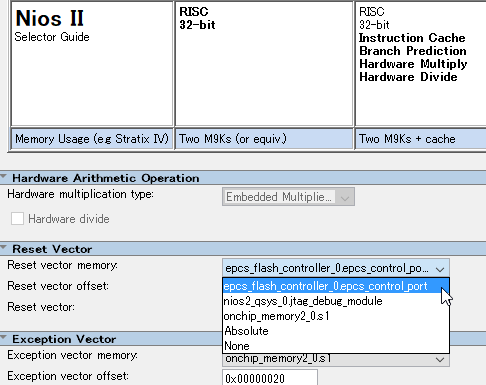

そしてnios2_qsys_0をダブルクリックし、NiosIIのReset Vectorをepcs_flash_contrller_0にします。これを忘れるとEPCSからブートしません（Exception Vectorはonchip_memory2_0のままで良い）。
その後メニューのGenerateからGenerateボタンをクリックしましょう。
数分かかりますが、System generations were successfulと出たら成功です。
|
