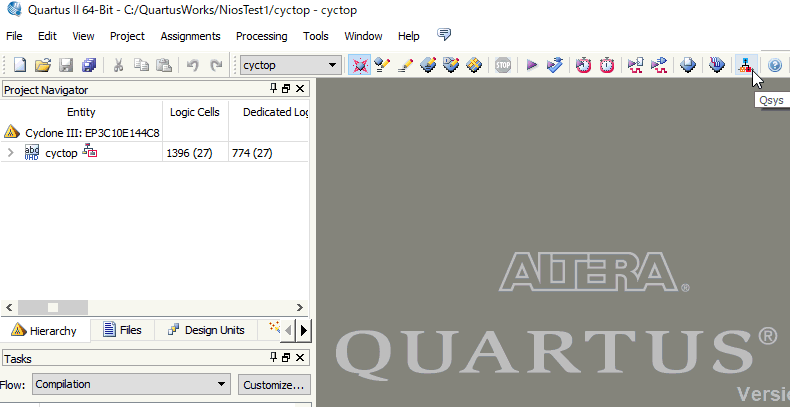

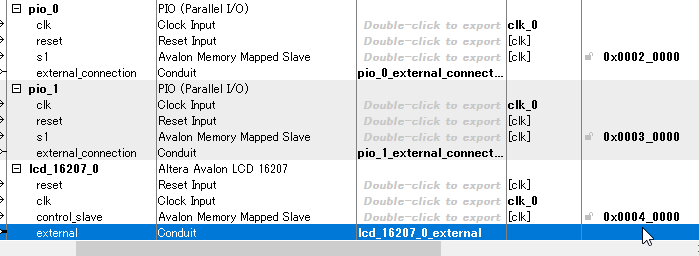

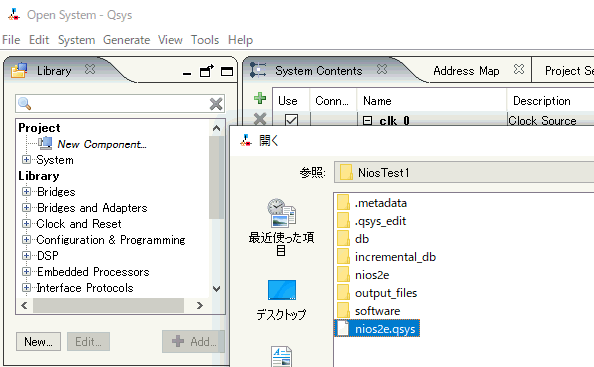

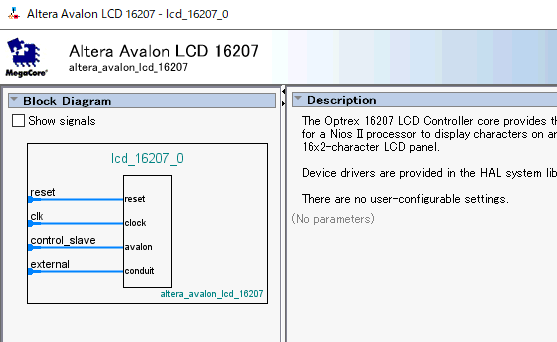

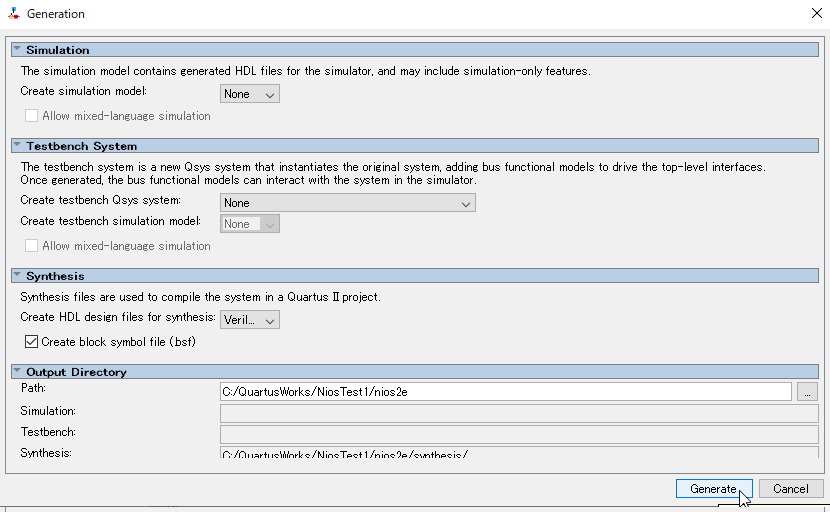

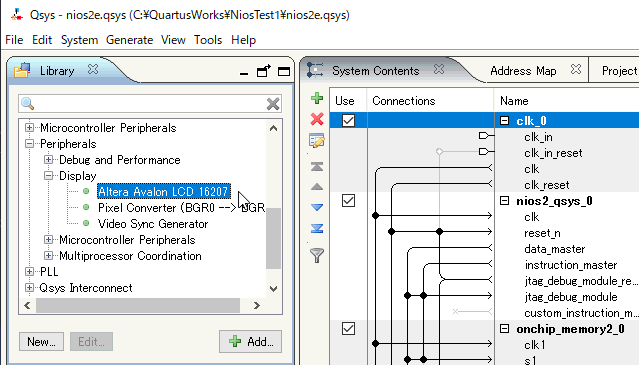

 QuartusIIでNiosTest1（ここで作成）を開き、Qsysのアイコンをクリック。 nios2e.qsysを選択して開く。 Peripherals→Display→Altera Avalon LCD 16207をダブルクリックする。 これはOptrex 16207と呼ばれる、最もポピュラーなタイプのLCDコントローラです（16×2文字）。ここは何もせずFinishで閉じます。 下図のように配線します。control_slaveはdata_masterのみに繋ぎます。 external行のexport列をダブルクリックしてエクスポート。Baseアドレスは0x0004_0000とします。 メニューのGenerateからGenerateボタンをクリックしましょう。 数分かかりますが、System generation was successfulと出たら成功です。
|
