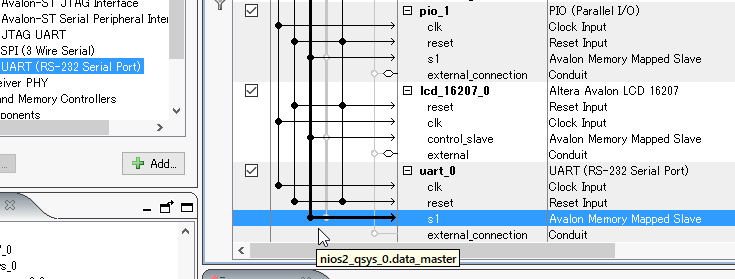

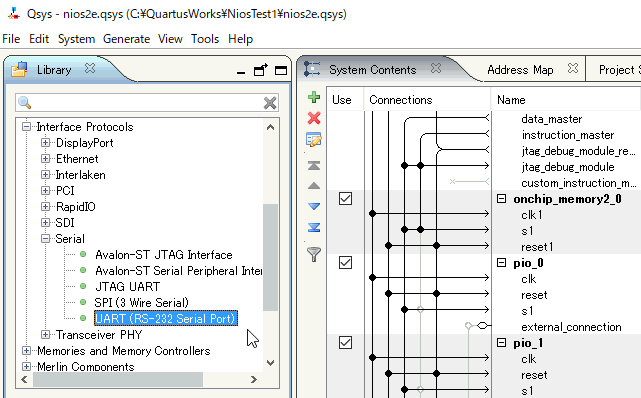

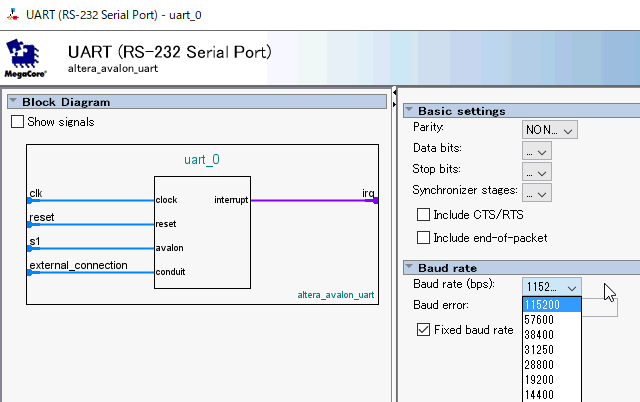

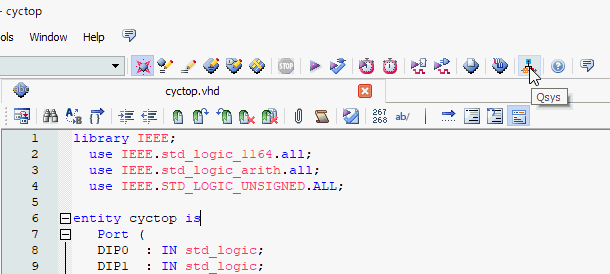

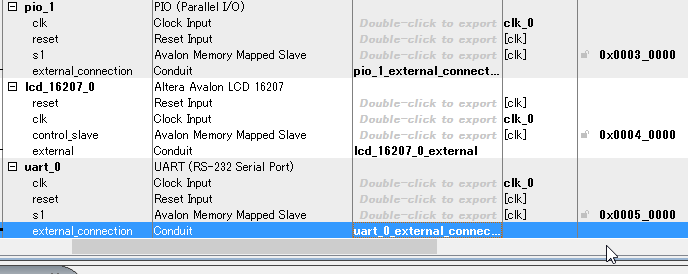

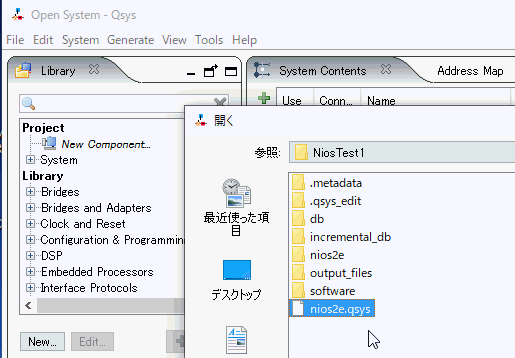

 QuartusIIでNiosTest1（ここで作成）を開き、Qsysのアイコンをクリックします。 nios2e.qsysを選択して開く。 Interface Protocols→Serial→RS-232 Serial Portをダブルクリックし、そのままFinish。 Baud Rateが115200になっているのを確認して閉じる。 下図のように接続します。s1はdata_masterのみに繋ぎます。 export行のexternal列をダブルクリックしてエクスポート。Baseアドレスは0x0005_0000とします。 メニューのGenerateからGenerateボタンをクリックしましょう。 数分かかりますが、System generation was successfulと出たら成功です。
|
