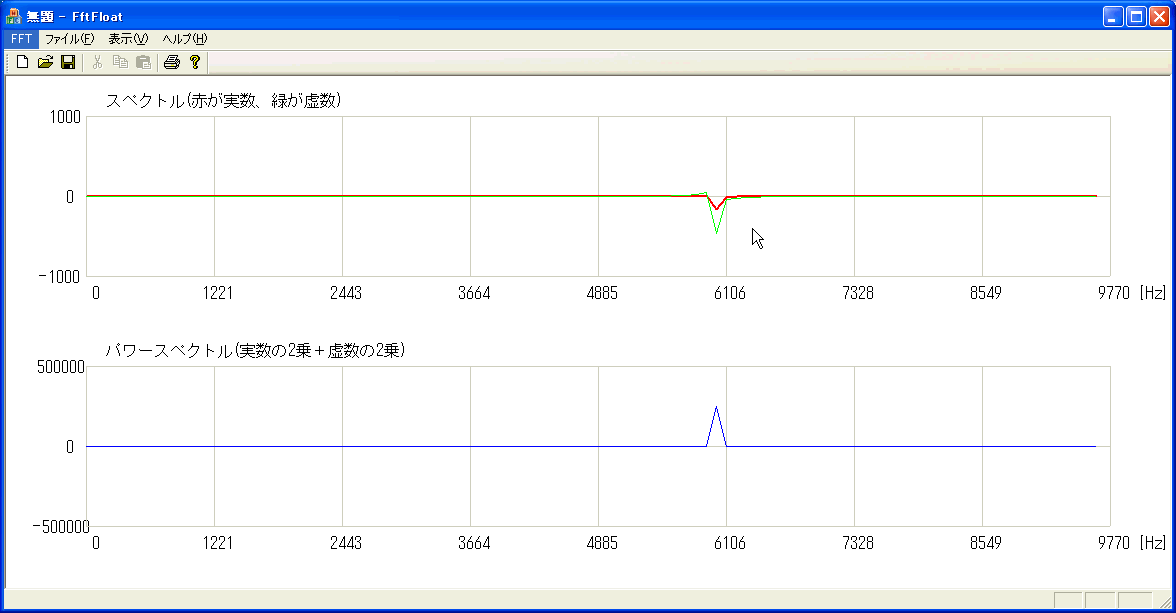

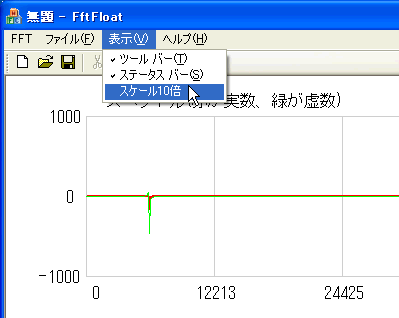

 メニューの表示から「スケール10倍」を選択。 スケールが広がるのでスペクトルが6000Hzであることを確認。また虚数部(緑色）の大きさが500近くあることに注意しましょう(パワースペクトルは2乗をとるのでさらに大きくなる）。 以下にFFTの定義式を書きます。x[n]は入力波形、exp (-j 2πn k /N)は三角関数のコサインを実部、サインを虚部とした複素数です。 N=1024とし、スペクトルが極大(500近く）になる条件(k=63)を代入すると以下のようになります。 入力波形も三角関数も振幅は1.0でした（ここ参照）。それらを掛け合わせて1024回累積するのですから、スペクトルが500近くになるのはある意味当然と言えます。1024ポイントのFFTを行うとそのスペクトルは入力波形の最大1024倍になり得ます。今後整数化する過程で問題になるので注意してください。
|
