 FFTを組み込む前にここにあるステップの①から③までを実行してください。最初にプロジェクトを生成しますが、ディレクトリはFftAna250としましょう。

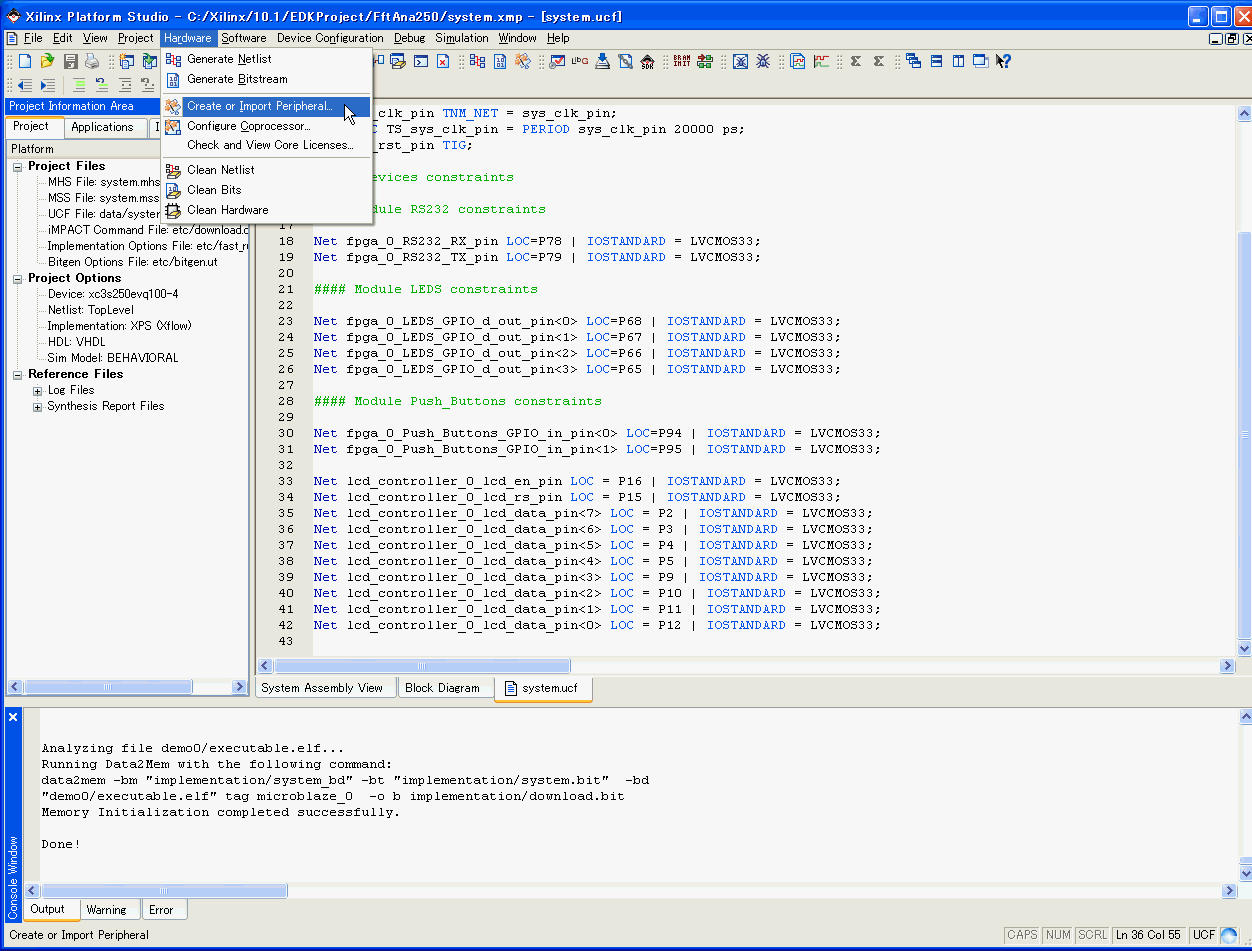

（これからFFTを組み込みます）XPSウインドウでメニューからHardware→Create
or Import Peripheralを選択。

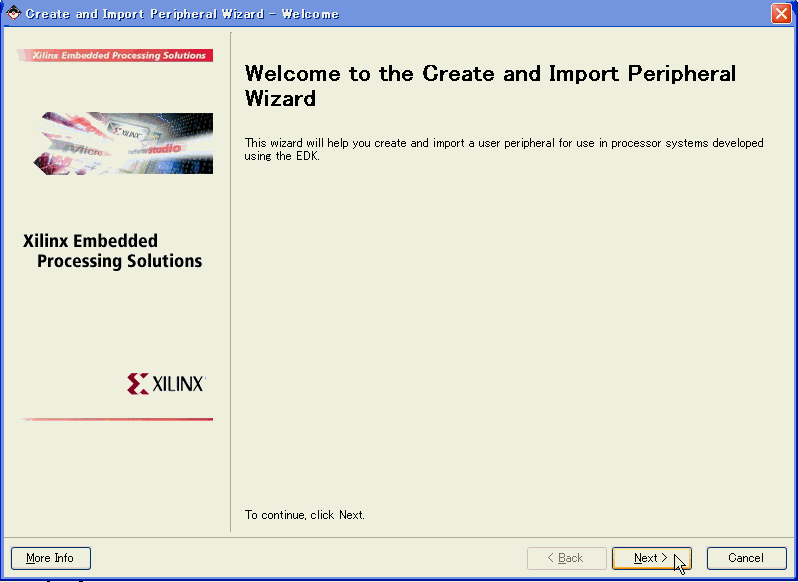

Create and Import Peripheral Wizardが現れるのでNextをクリック。

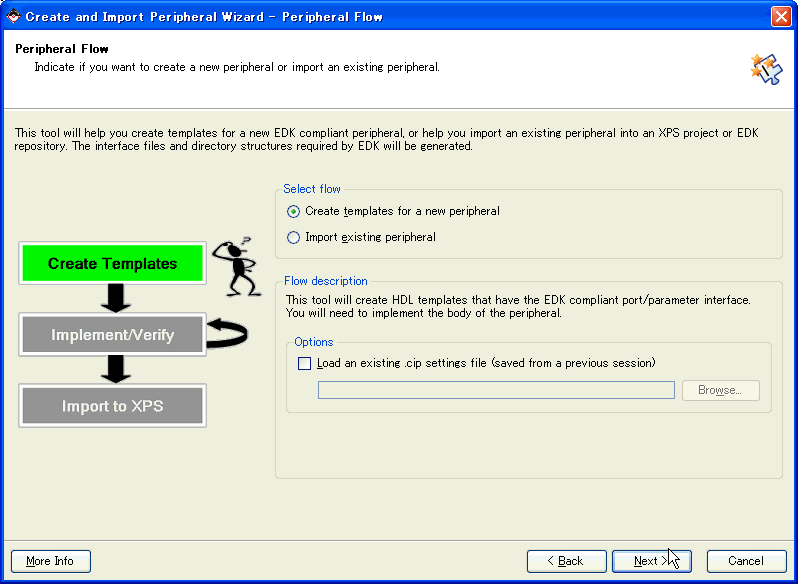

Create templates for a new peripheralを選択してNext。

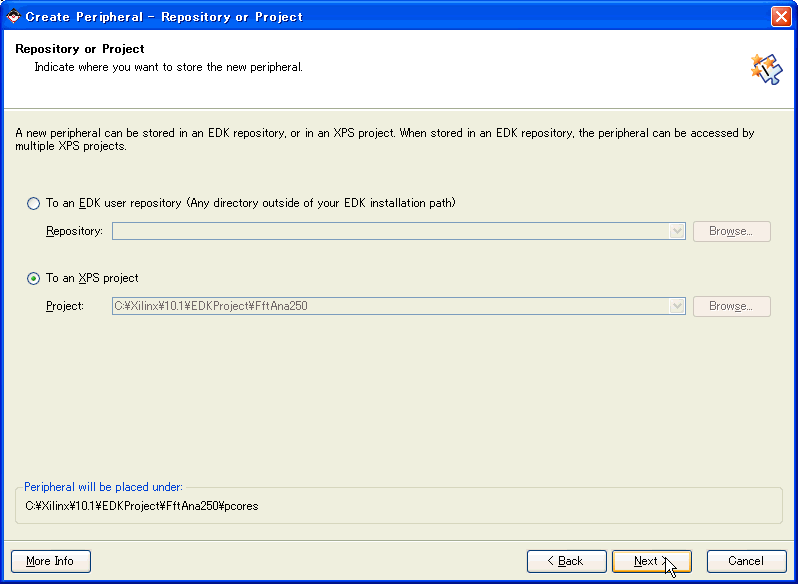

To an XPS projectを選択してNext。

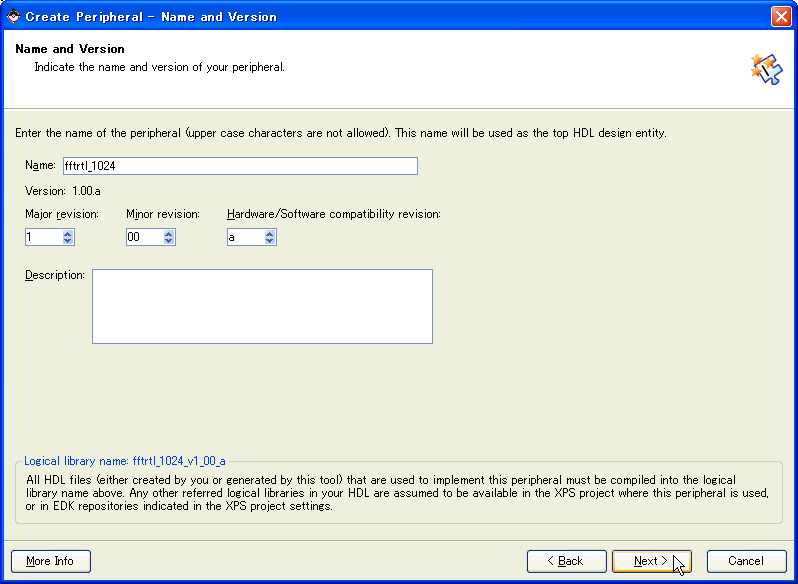

Nameをfftrtl_1024としてNext。

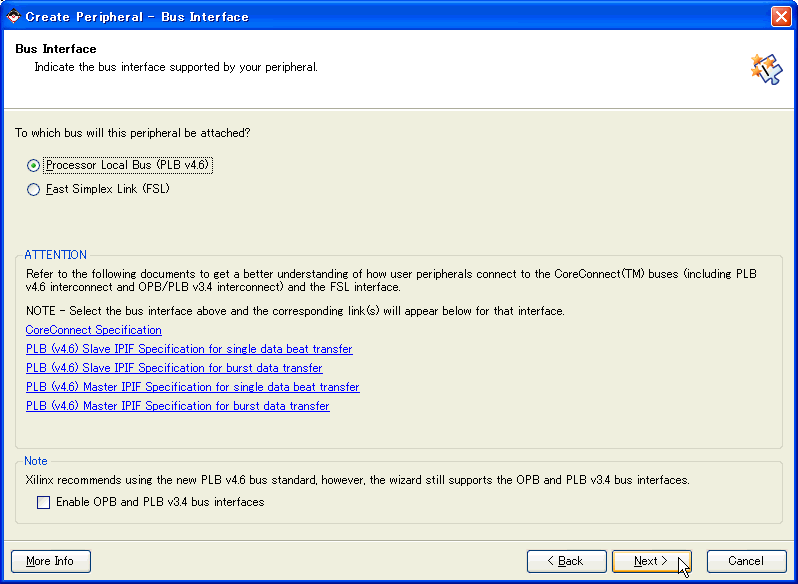

Processor Local Busを選択しNext。

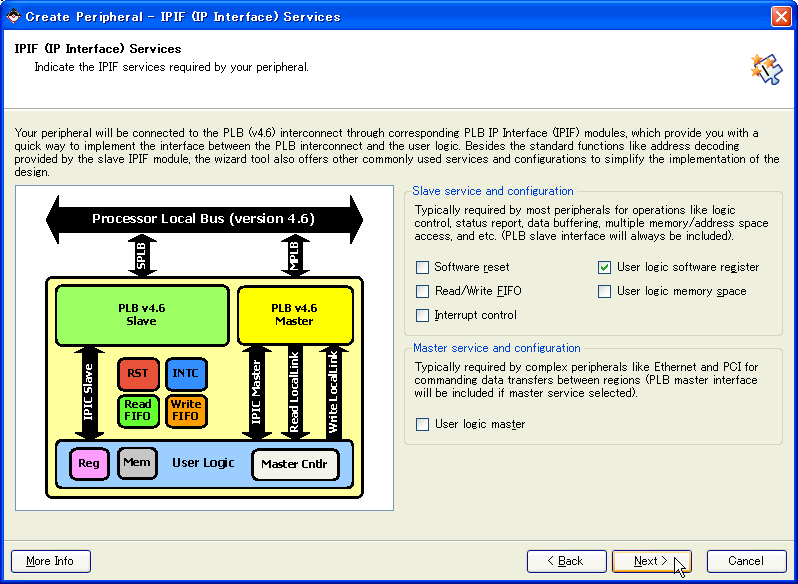

User logic software registerだけオンにしてNext。

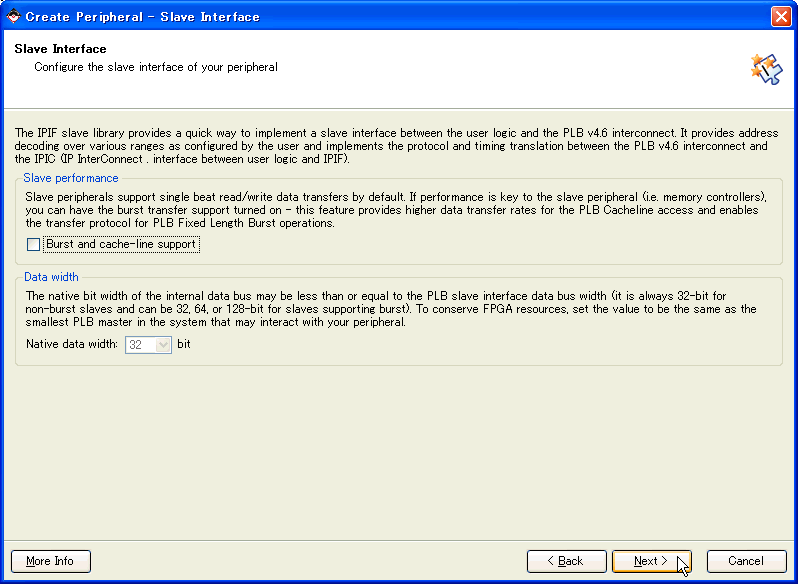

ここは何も選択しないでNext。

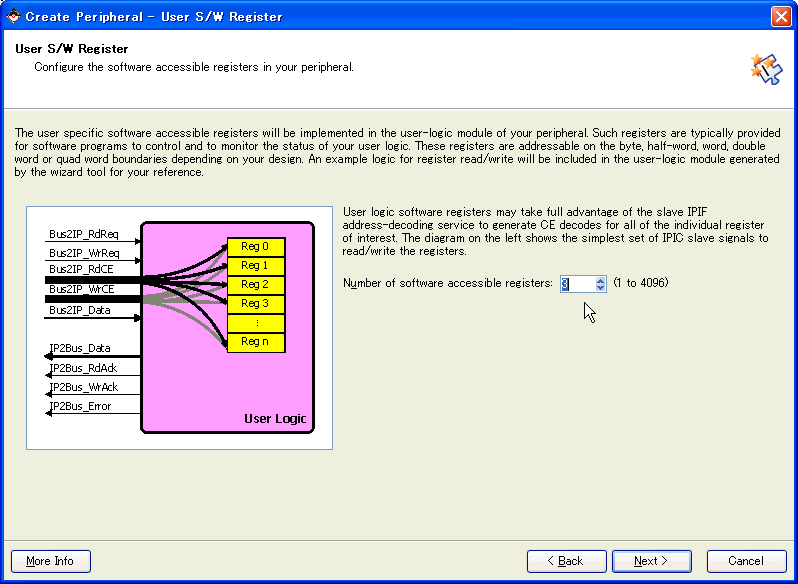

レジスタの数は3とします。MicroBlazeはこれらのレジスタを通してFFTモジュールを制御します。

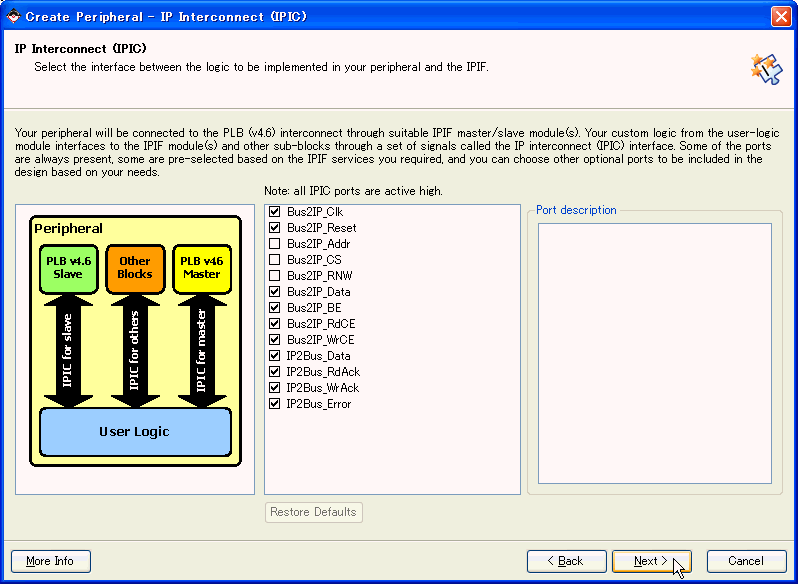

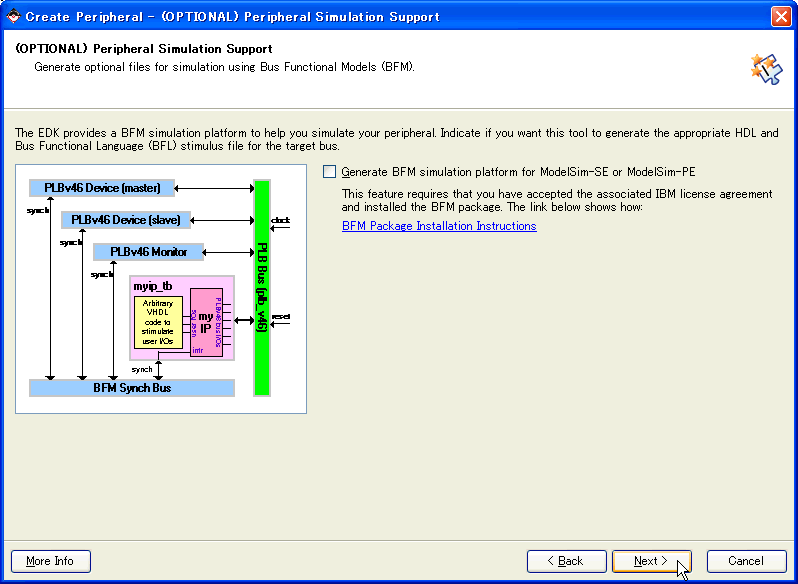

ここはそのままNext。
ここもそのままNext。

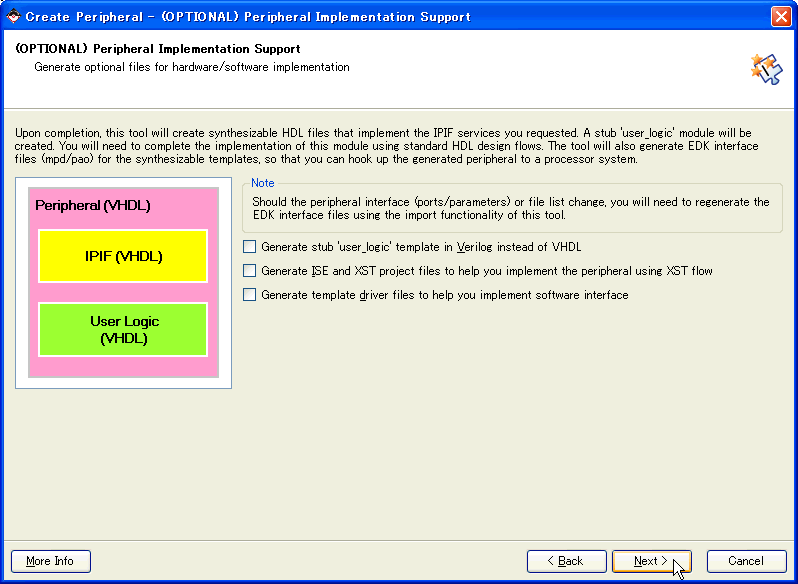

何もせずNextをクリック。

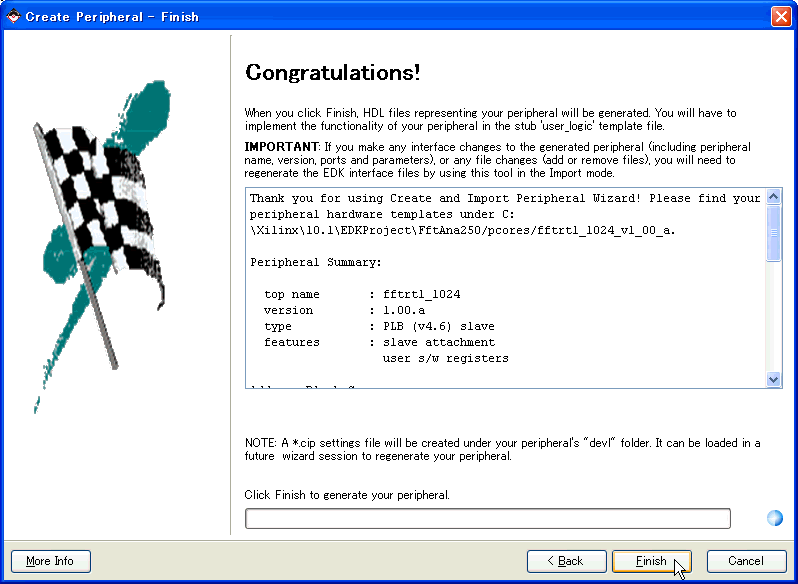

最後にFinishをクリック。
以上の操作でFFTモジュールのひな形が生成されました。
|
