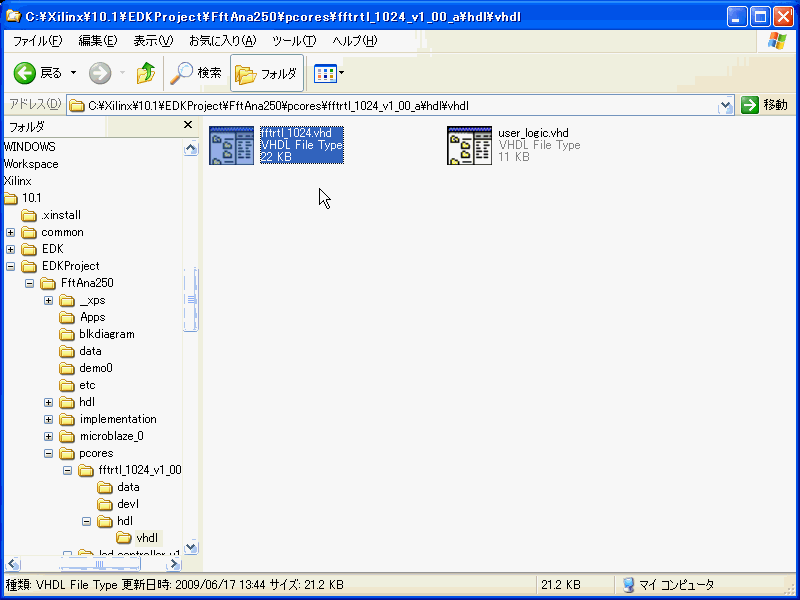

 ユーザーIPのひな形として、FftAna250\pcores\fftrtl_1024_v1_00_a\hdl\vhdlにVHDLファイルが２個できているはずです。このIPはMicroBlazeとバスでつながっていますが中身は空っぽです。これからファイルを編集してFFTを実装します。

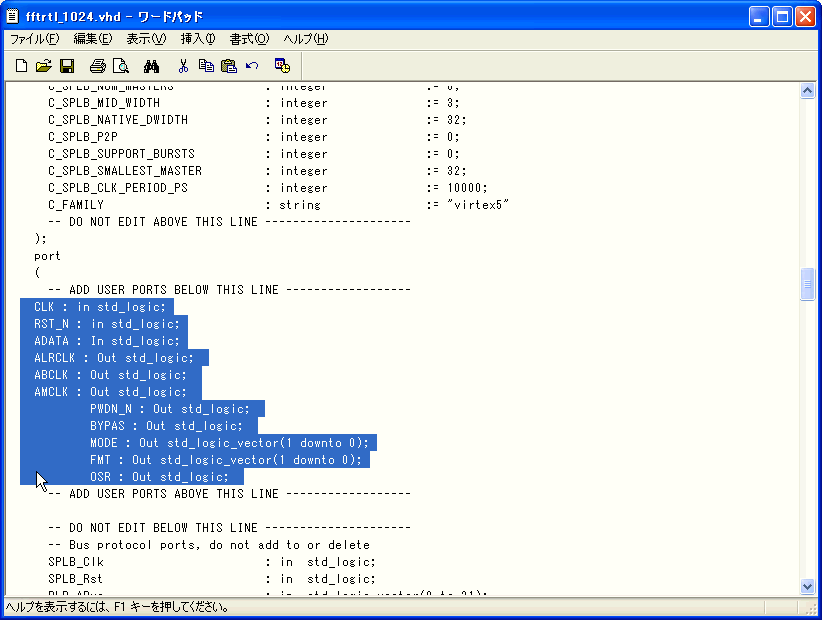

fftrtl_1024.vhdを開き、ADD USER PORTSのところにこのように追加します。これらはFFTコアの入出力ポートです。

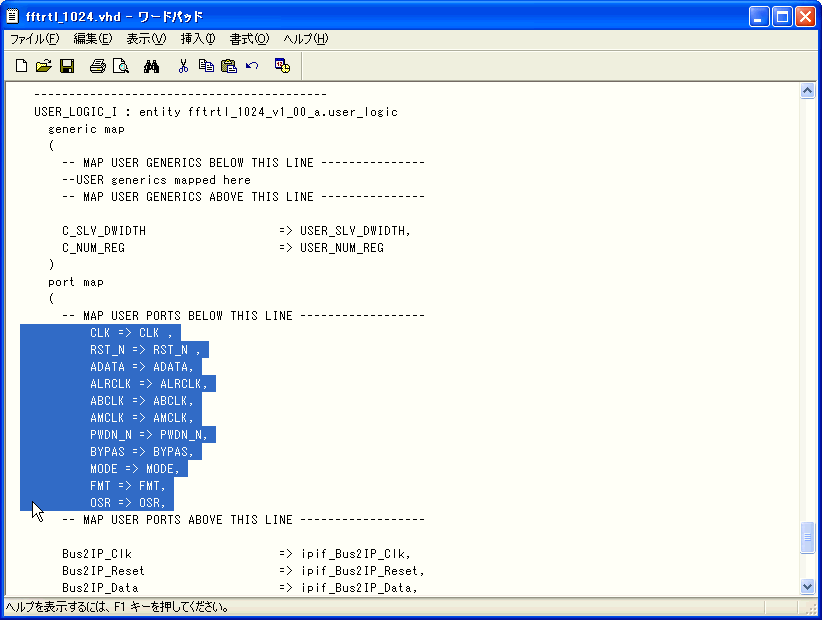

次にMAP USER PORTSのところにこのように追加します。これらはFFTコアの結線情報です。

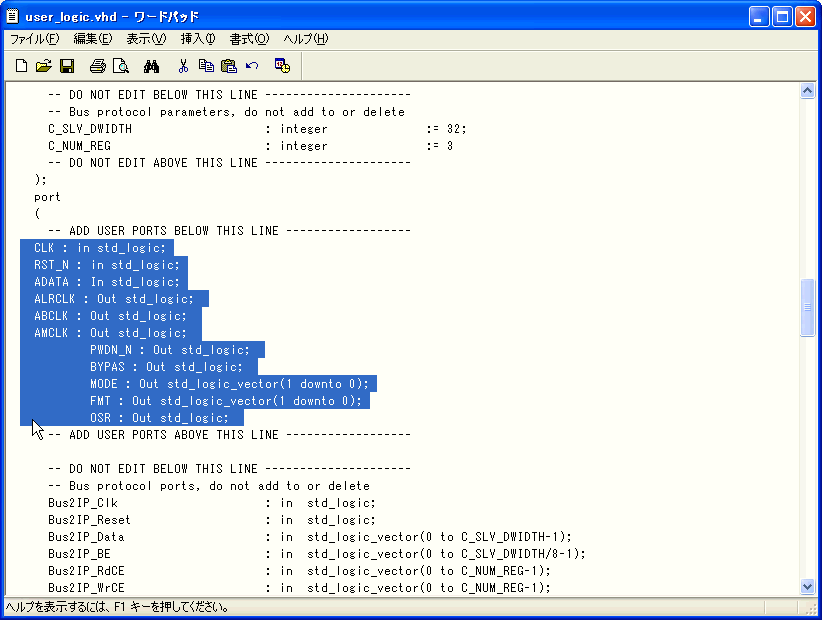

次にuser_logic.vhdを開き、ここでもADD USER PORSに行き、このように追加します。

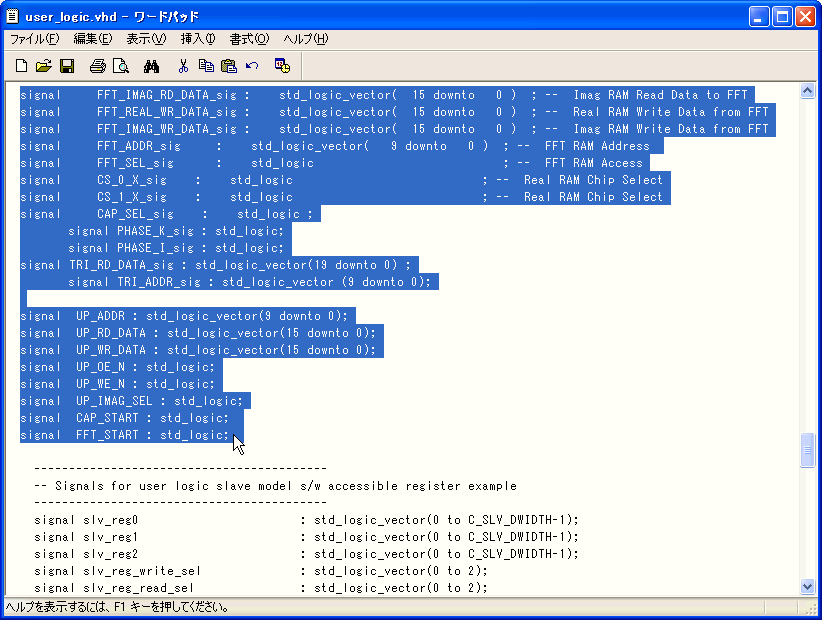

次にUser signal declarationを探して、その部分にこれをペーストします。

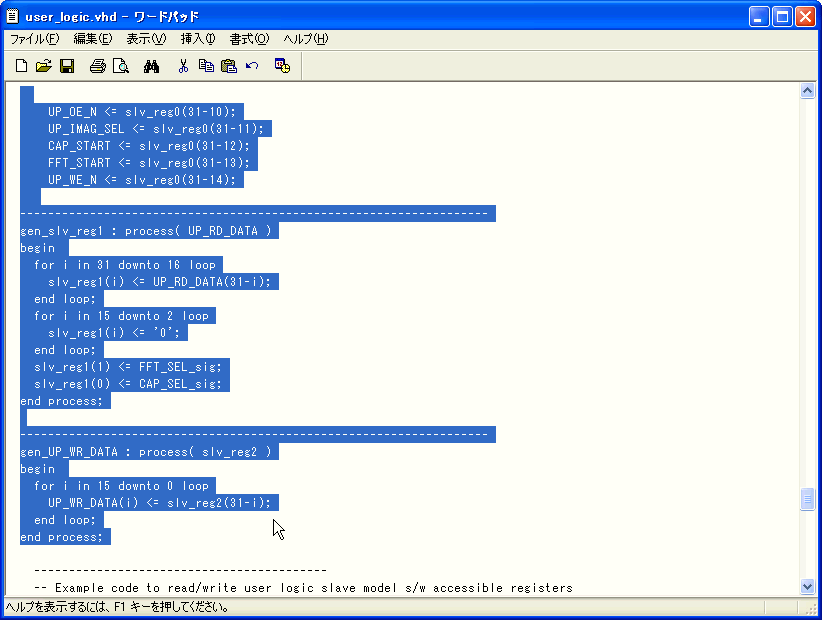

その次はUser logic implementationを探し、今度はこれをペースト。これらがFFTコアの中身になります。

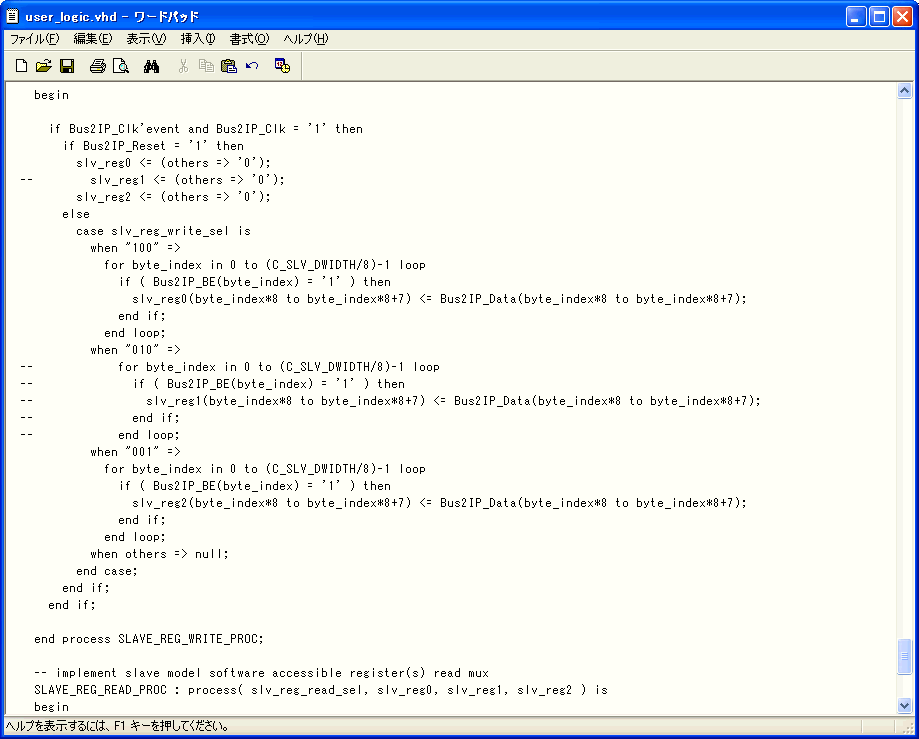

そして以下のようにslv_reg1のかかる行(6行）をコメントアウトします。これらは自動生成されたレジスタインターフェースですが、このままでは出力同士がぶつかるからです。

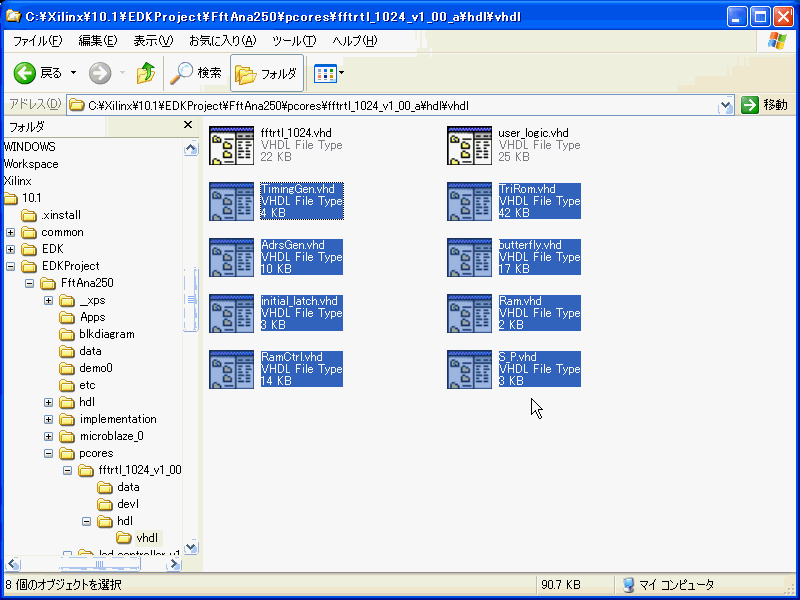

さらににこれを解凍し、FftAna250\pcores\fftrtl_1024_v1_00_a\hdl\vhdlにすべてのVHDLファイルをコピーします。これらはFFTコアのサブモジュールです。

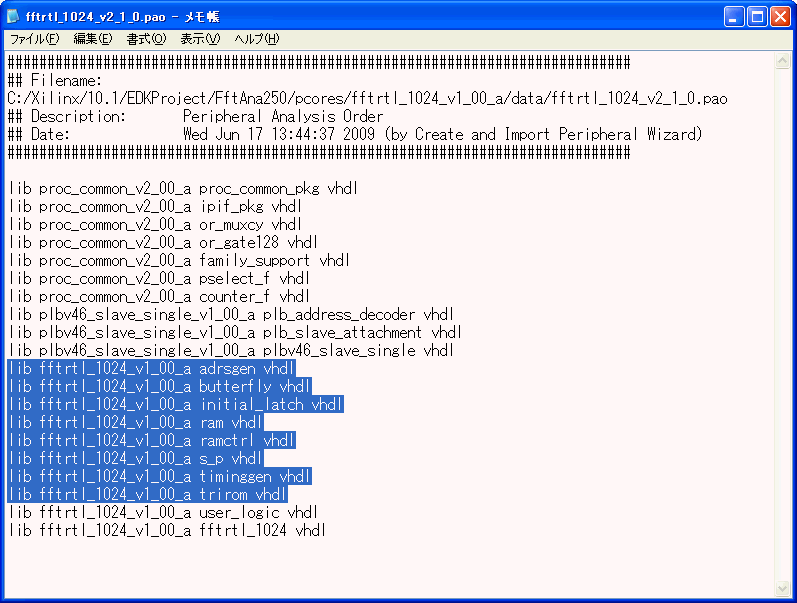

また、FftAna250\pcores\fftrtl_1024_v1_00_a\dataディレクトリにfftrtl_1024_v2_1_0.paoがあるので、これをuser_logicの上に追加します

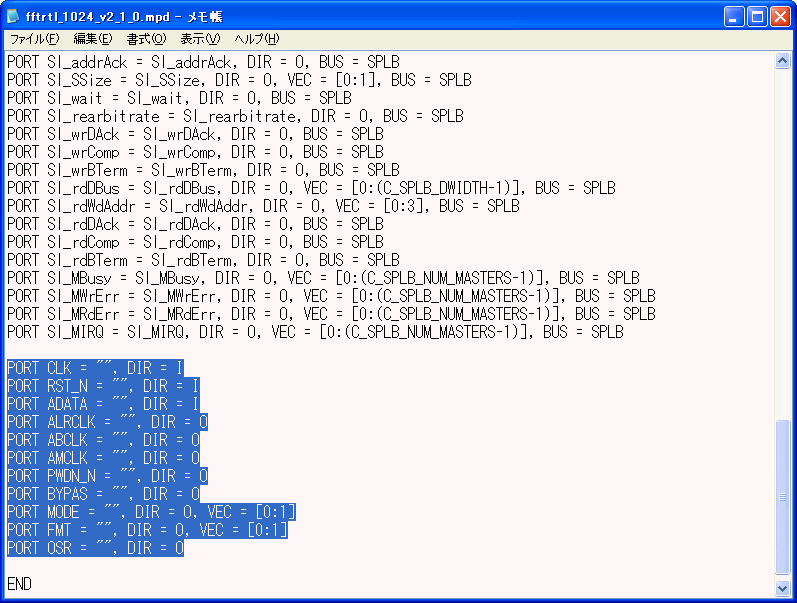

また、同じディレクトリにfftrtl_1024_v2_1_0.mpdがあるので、これをENDの上に追加します。
これでユーザーIPが「FFT」となりました。次のステップに進みましょう。
|
