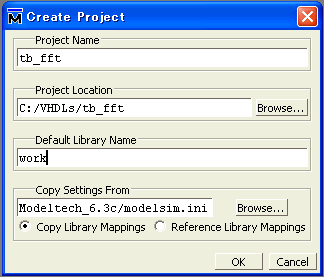

 今回はVHDLシミュレータとしてModelSim PE VHDL 6.3c(Mentor Graphics社）を使用しました。プロジェクト名はtb_fftとします。

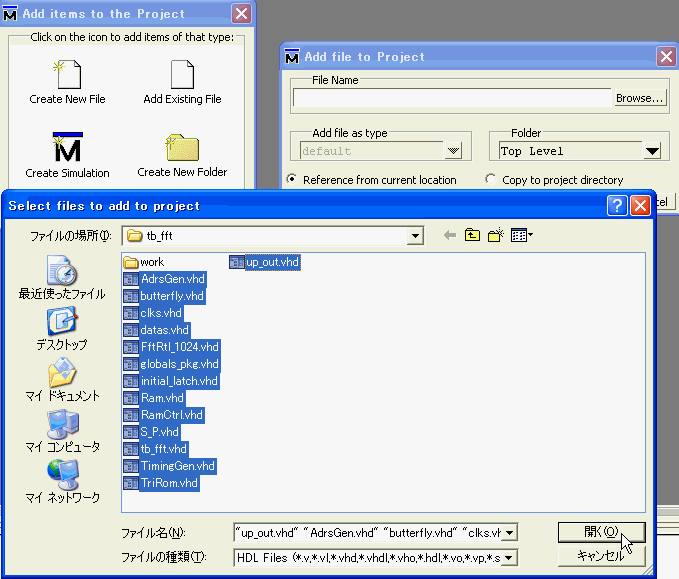

このアーカイブを展開し、すべてのVHDLファイルをプロジェクトにAddします。

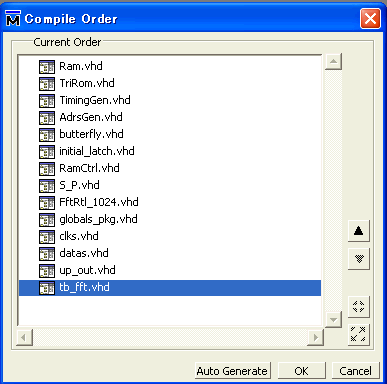

コンパイルの順序は下位モジュールからです。以下に一例を示します。

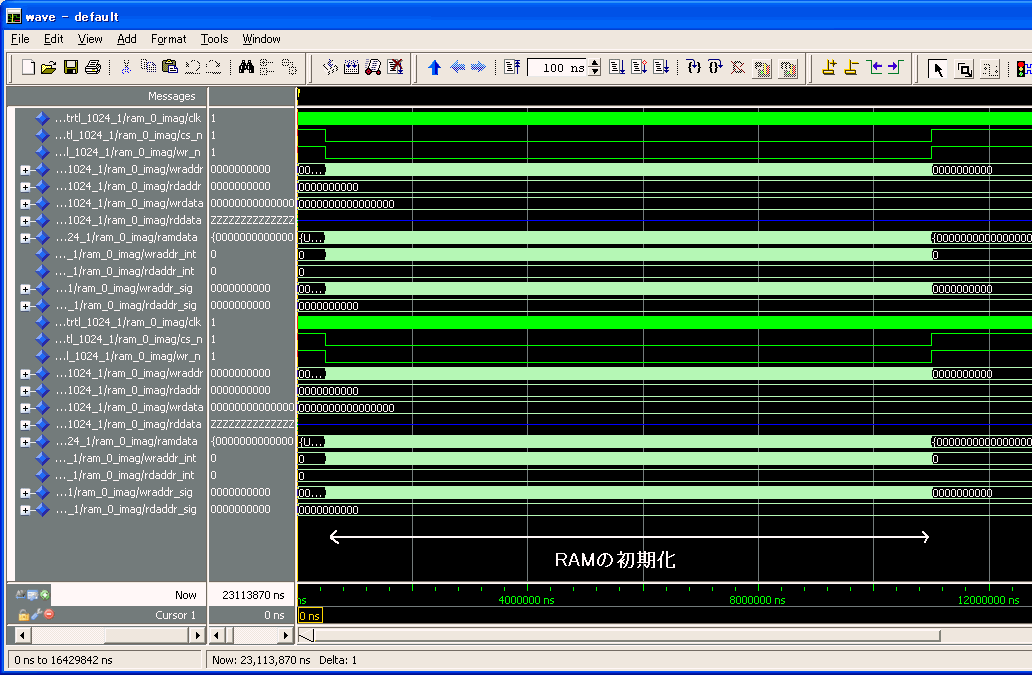

コンパイルに成功したらシミュレーションをスタートし、16msあたりでBreakしましょう。最初の10msほどはup_out.vhdがfftrtl_1024.vhdのRAMを初期化しています(テストモード）。なお、FixedIn.txt、FixedIn4AD.txtが同じディレクトリに存在する必要があります。

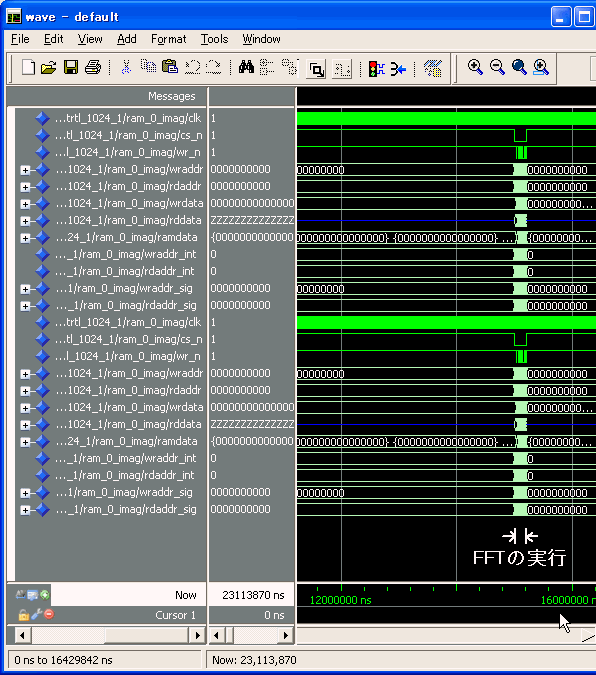

FFTの実行は15msあたりです。その期間は206us ( = 10,300/50MHz) すなわち1024ポイントFFTが、わずか1万サイクル余りで終了することになります。
DFdsPIC804では512ポイントFFTを行っていますが、そのサイクル数は約5万です（1024ポイントFFTはメモリ不足で行えない）。したがってdsPICと比べるとVHDLではFFTが約10倍速くなるといえるでしょう。
|
