FPGAにダウンロード

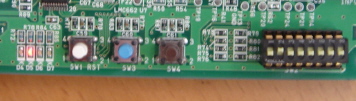

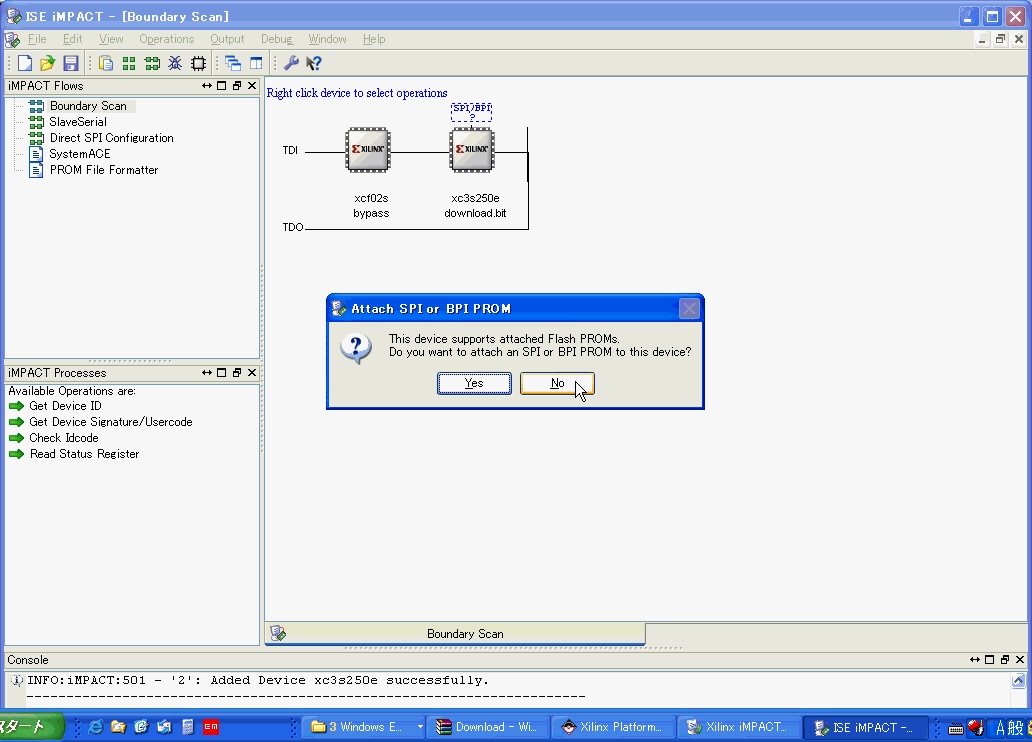

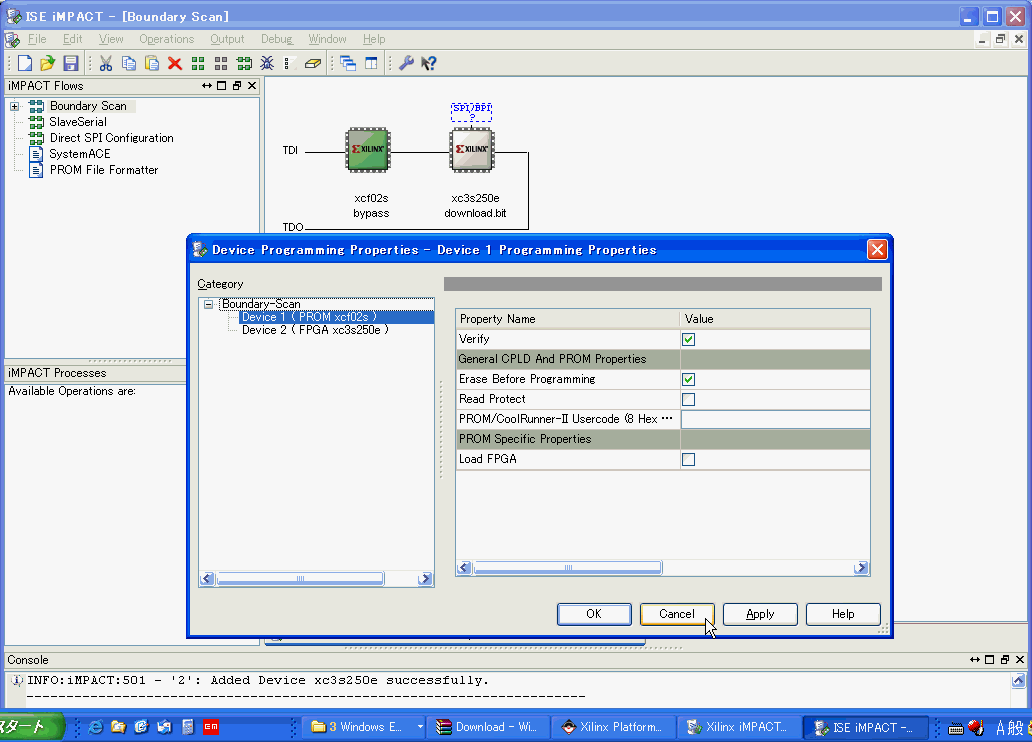

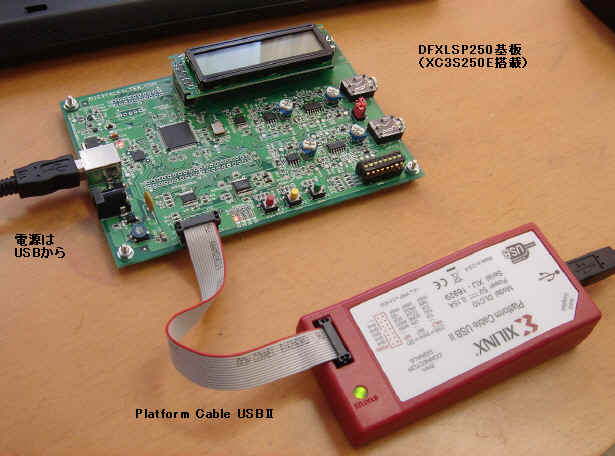

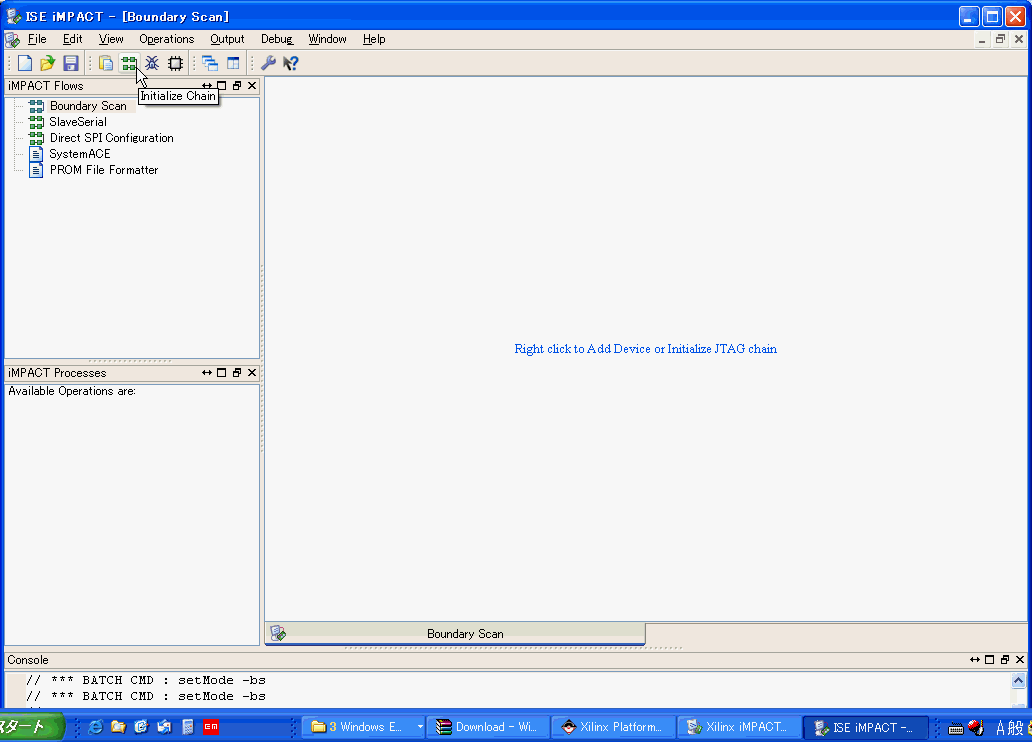

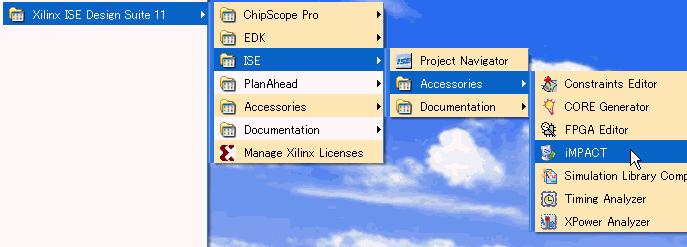

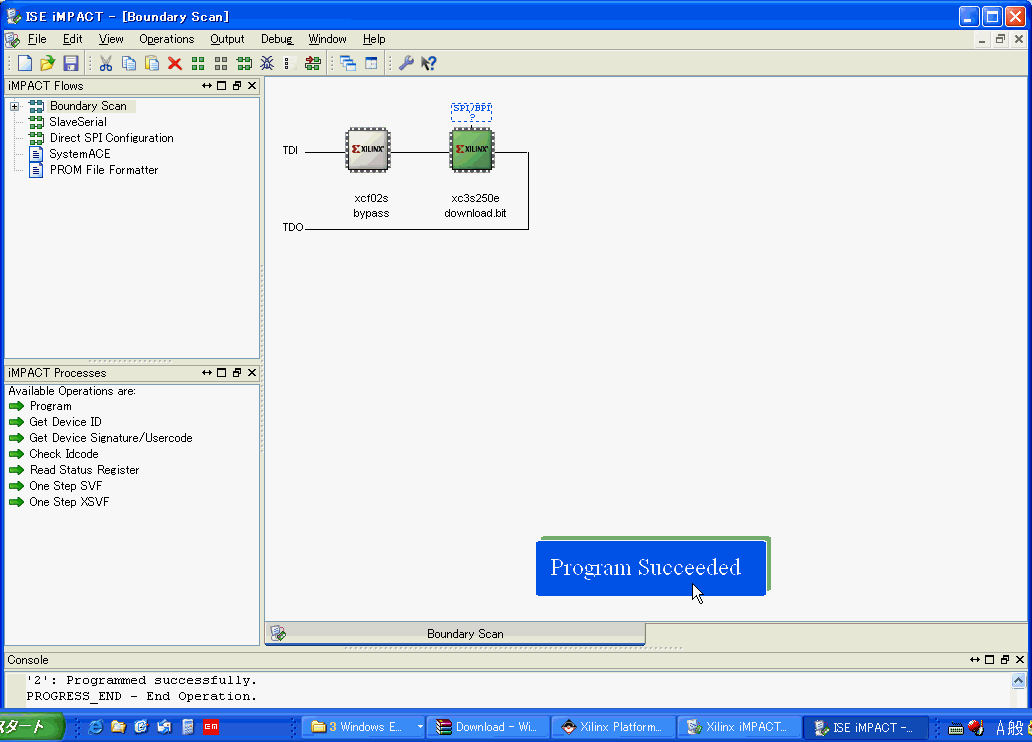

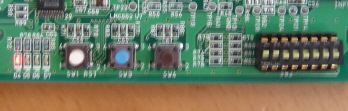

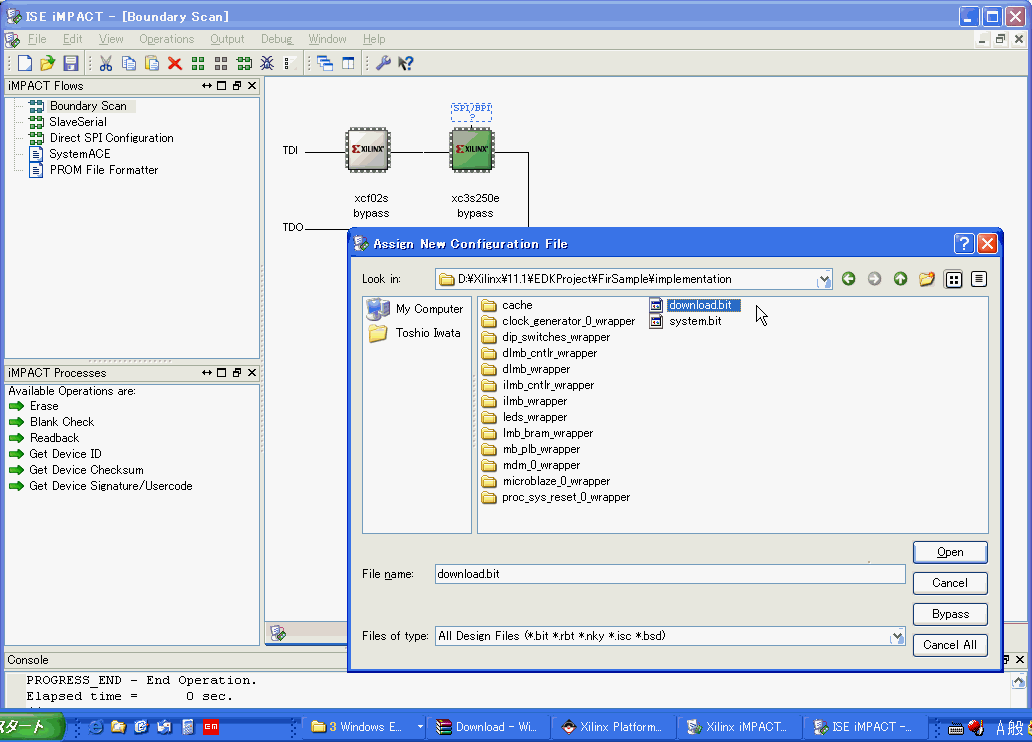

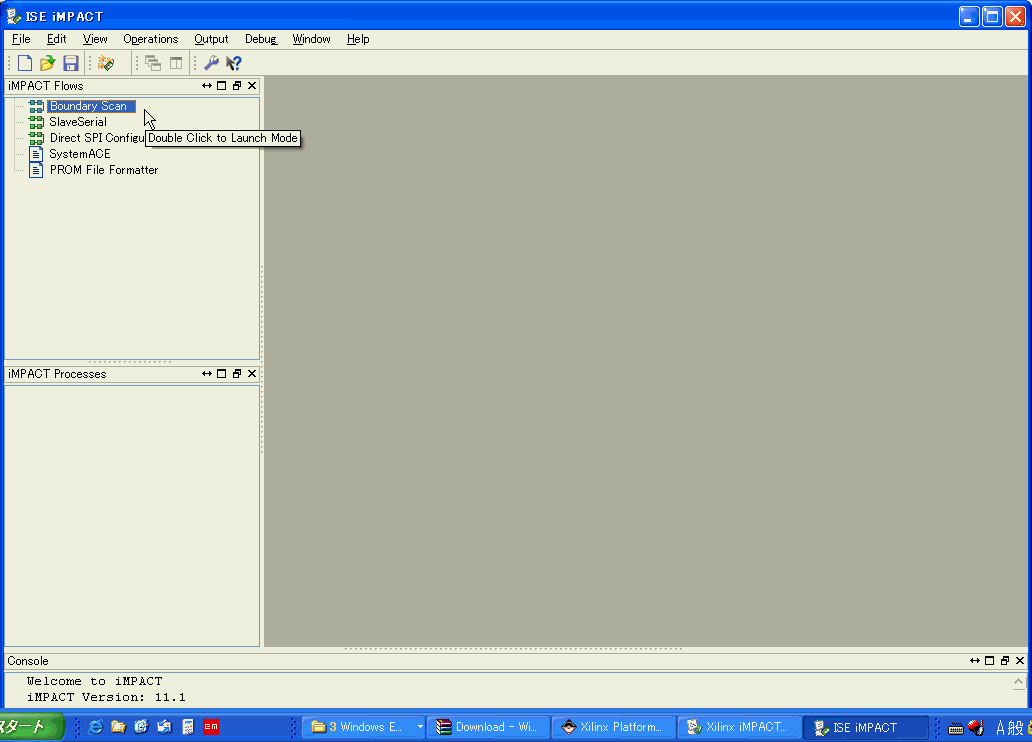

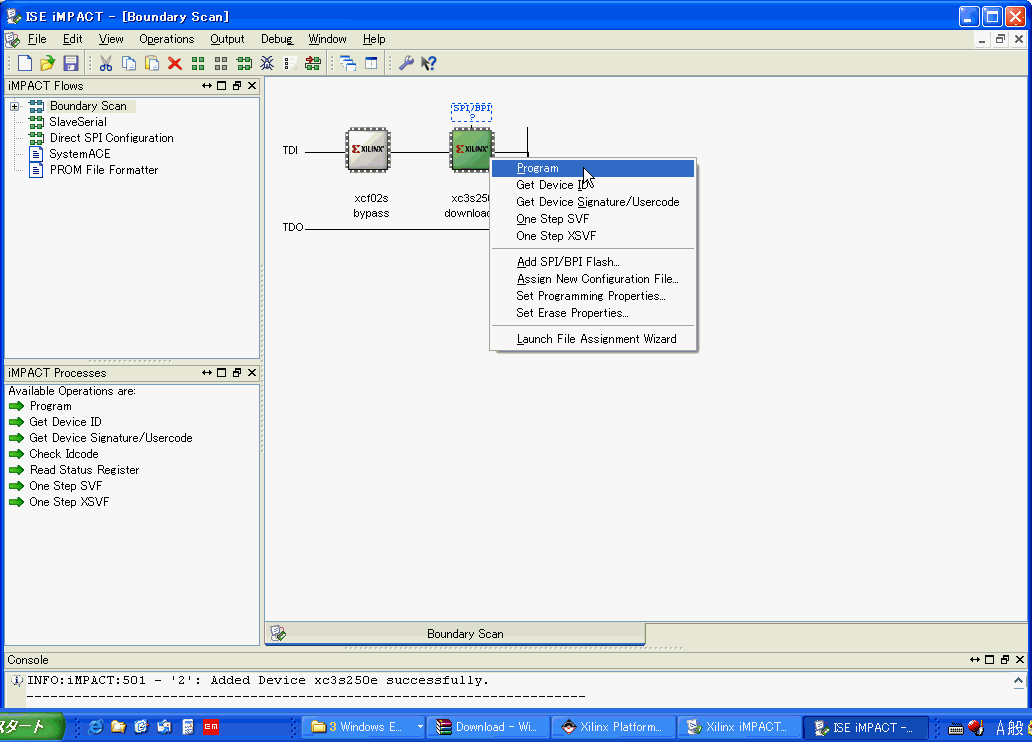

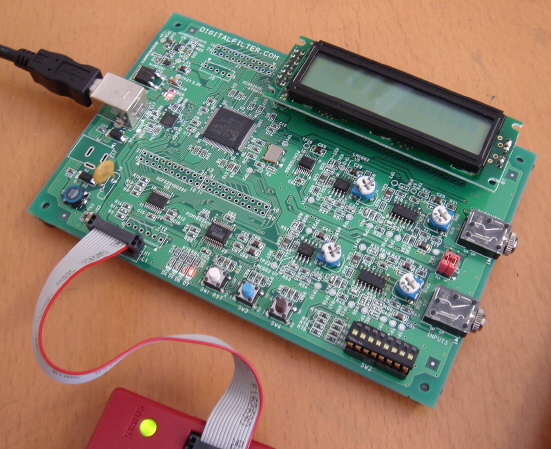

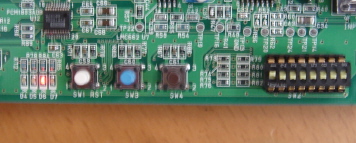

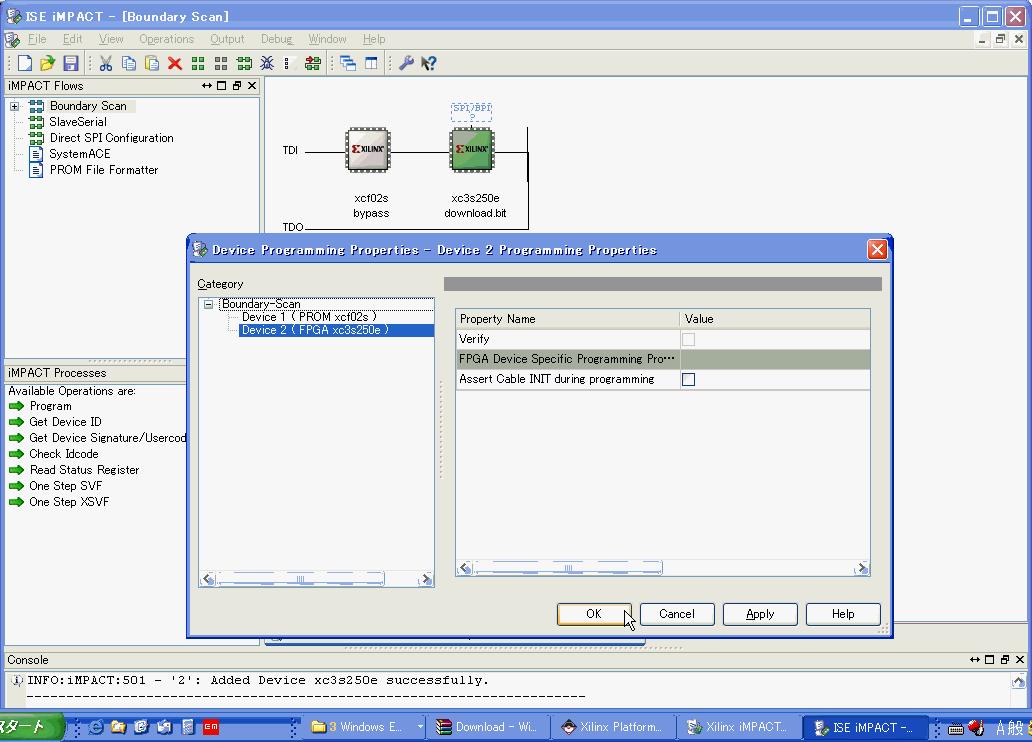

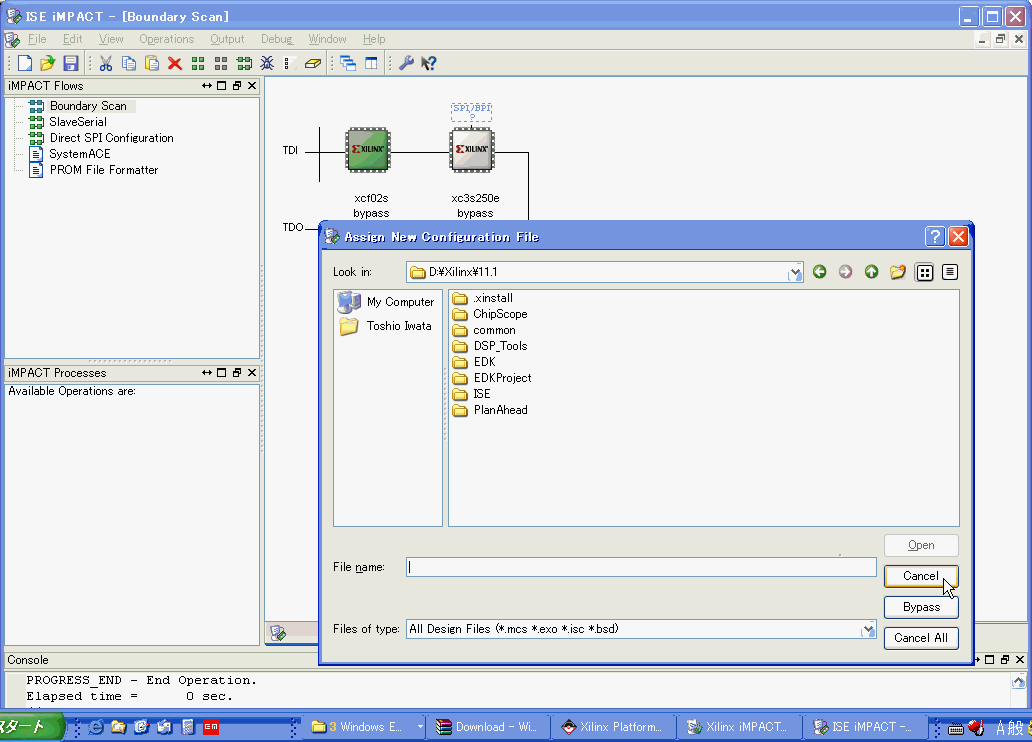

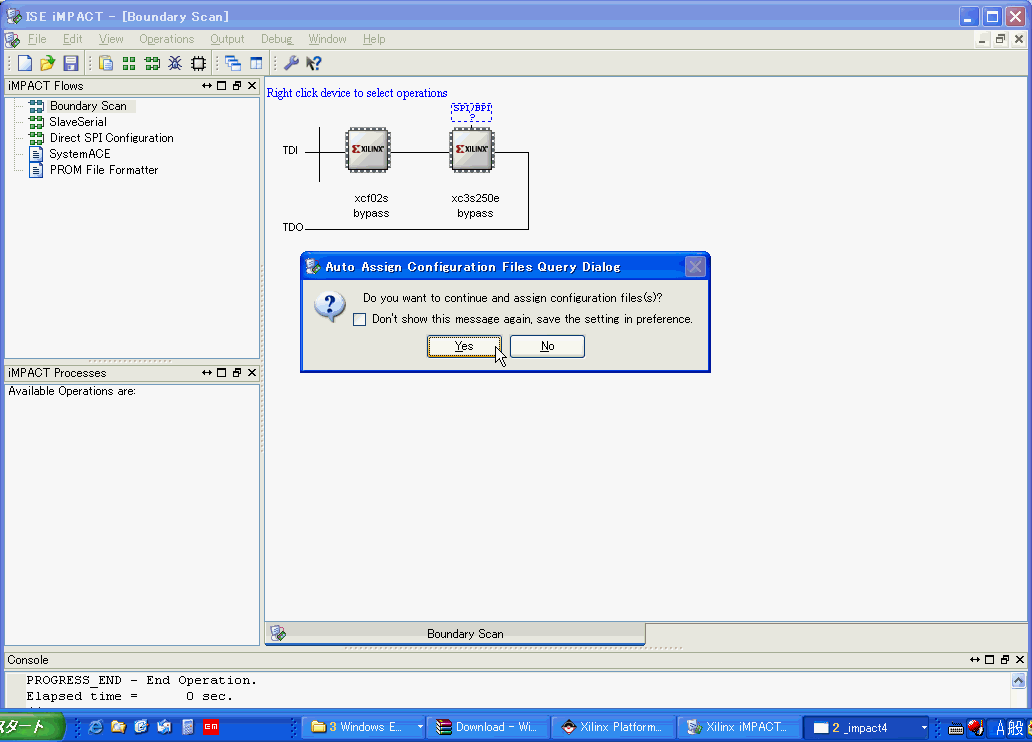

先ほど作成したビットストリームをデジタルフィルター社の信号処理基板「DFXLSP250」に書き込みます。ダウンロードケーブルはXilinx社純正の「Platform Cable USB �U」を使用します。パソコンのUSBポートからダウンロードケーブルを介して基板のJTAGコネクタに繋ぎましょう（もう一つのUSBポートから基板に電源供給）。 この際、自動的にドライバがインストールされます（詳しくはドライバStepByStep参照）。 WindowsのスタートからXilinx ISE Design Suite 11→ISE→Accessories→iMPACTを選択。 Boundary Scanをダブルクリックする。 Initialize Chainアイコンをクリック。 DFXLSP250基板ではこのようにPROM（XCF02S）とFPGA（XC3S250E）がJTAGチェーンでつながっており、それがiMPACTによって自動認識されます。ダイアログが現れたらYesをクリックします。 PROMにはファイルをアサインしないので最初はCancelをクリック。 FPGAにはdownload.bitをアサインします（このダイアログが現れない場合はxc3s250eを選択し、右クリックでAssign New Configuration File）。 SPI/BPIのダイアログはNoをクリック。 もしこのダイアログが現れたらCancelをクリックする（PROMには書き込まない）。 FPGA(XC3S250E)を選択し、右クリックでProgram。 OKをクリック。 「Program Succeeded」と出たら成功です。 （以下はFirSampleプロジェクトの動作です） DFXLSP250基板の右端のLEDが点灯しました。 DIPスイッチの2ビットがデコードされているのを確認しましょう。 bit0, 1 = L, L bit0, 1 = H, L bit0, 1 = L, H この場合、電源を切るとFPGAの回路は消えます。消えないようにするにはPROMに書き込みましょう。 Back
