 MicroBlazeとIIRフィルタコアとはPLBというバスでつながっており、MicroBlazeはレジスタ経由でIIRフィルタコアの入力ポートにアクセスすることができます。

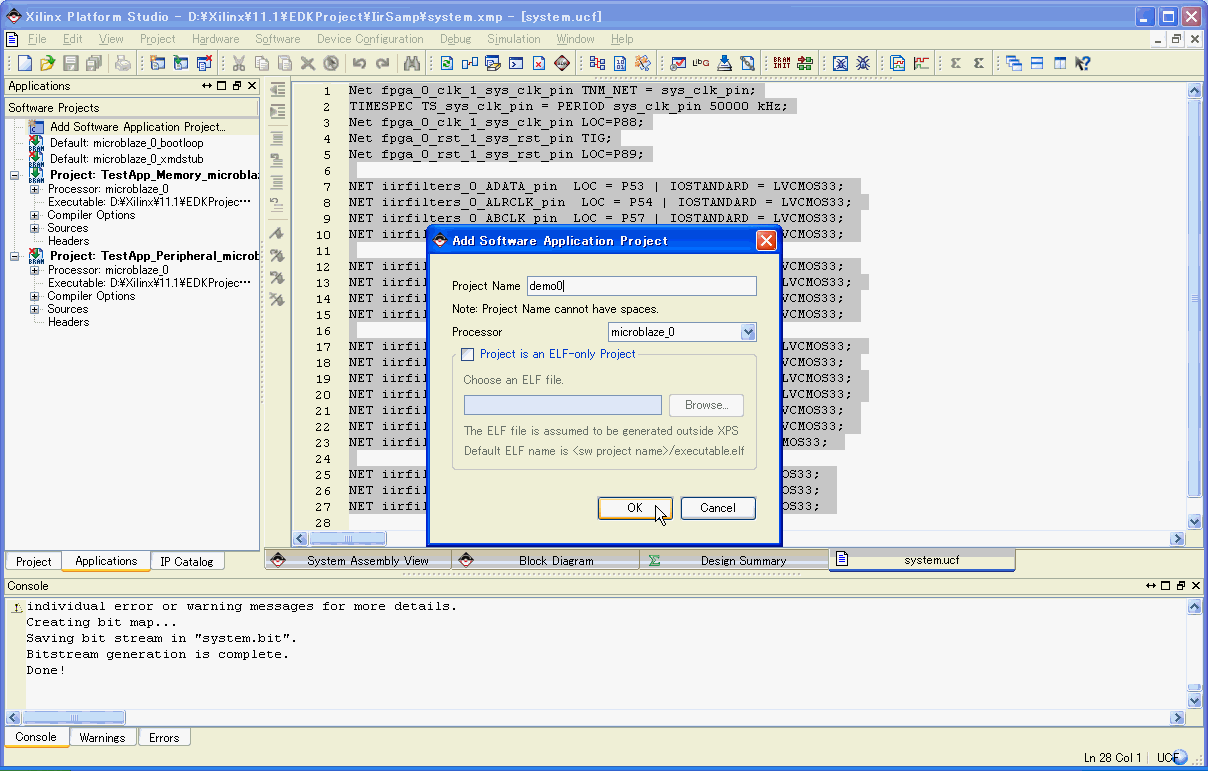

Applicationタブを選択し、Add Software Application Projectをダブルクリックします。Project
Nameをdemo0としてOKをクリック。

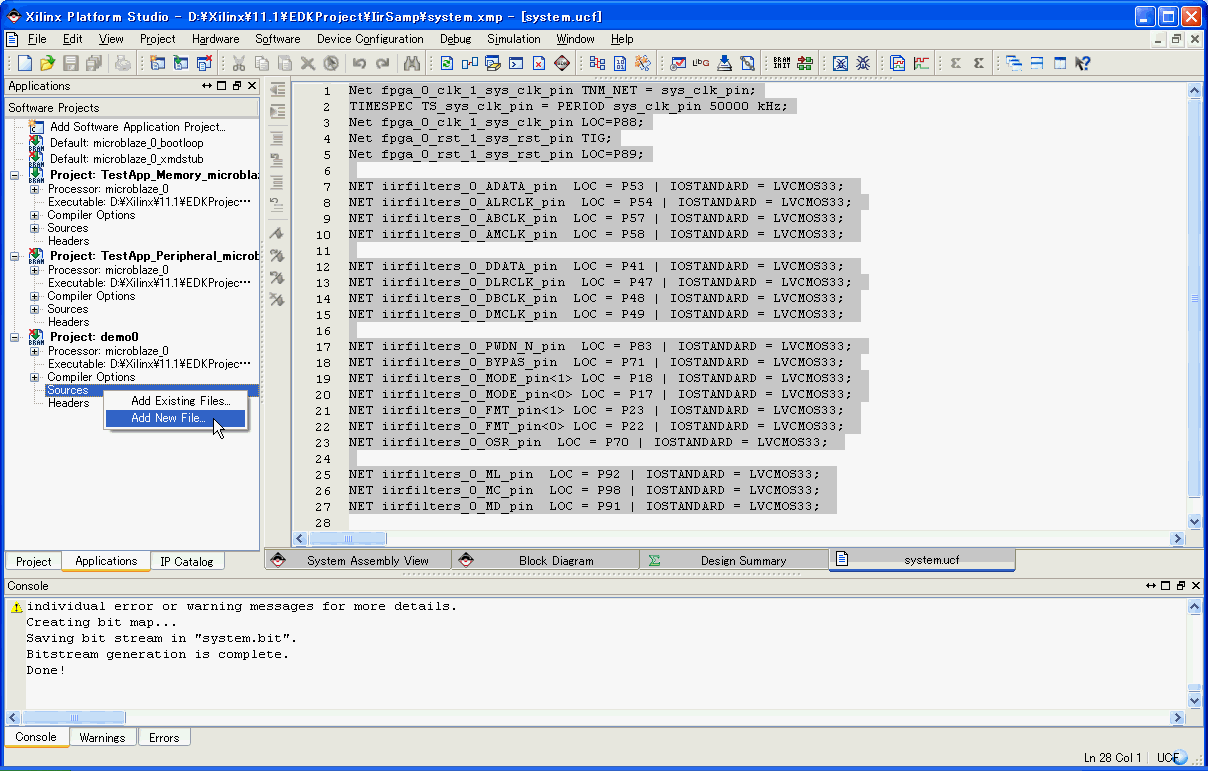

Sourceを選択し、右クリックでAdd New File。

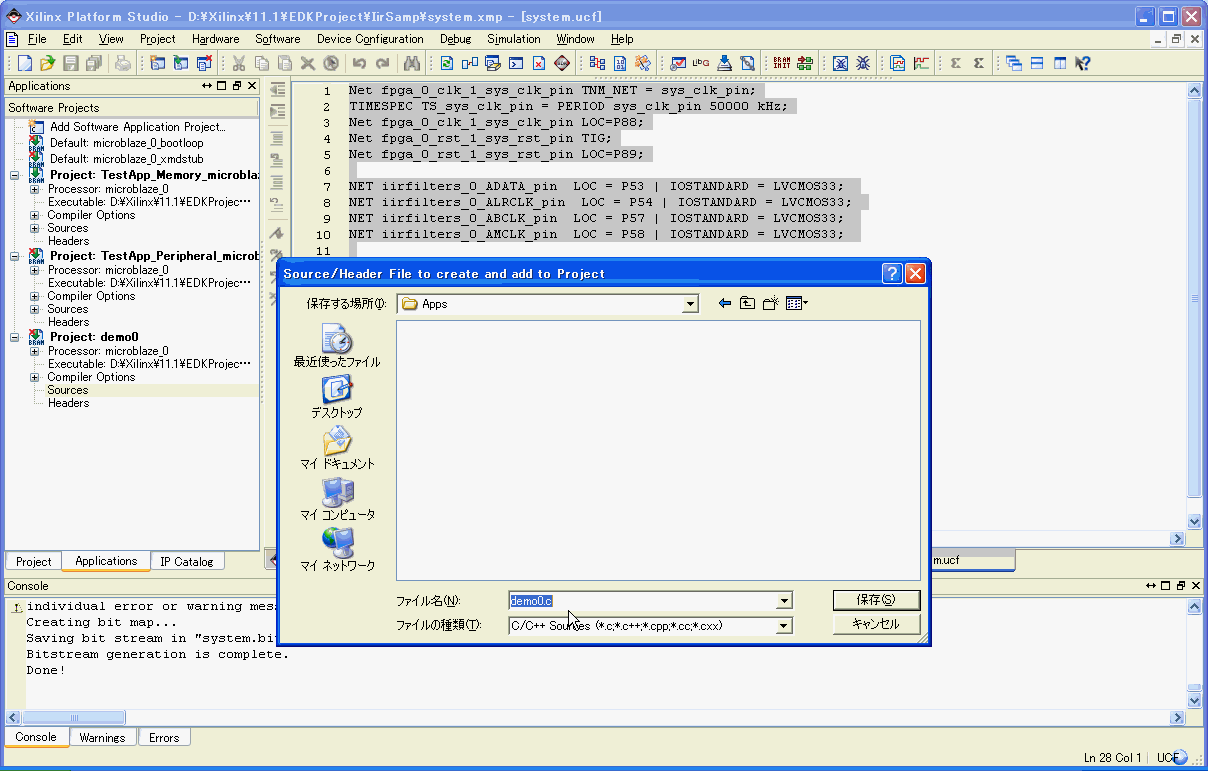

Appsというディレクトリを作成し、ファイル名をdemo0.cとする。

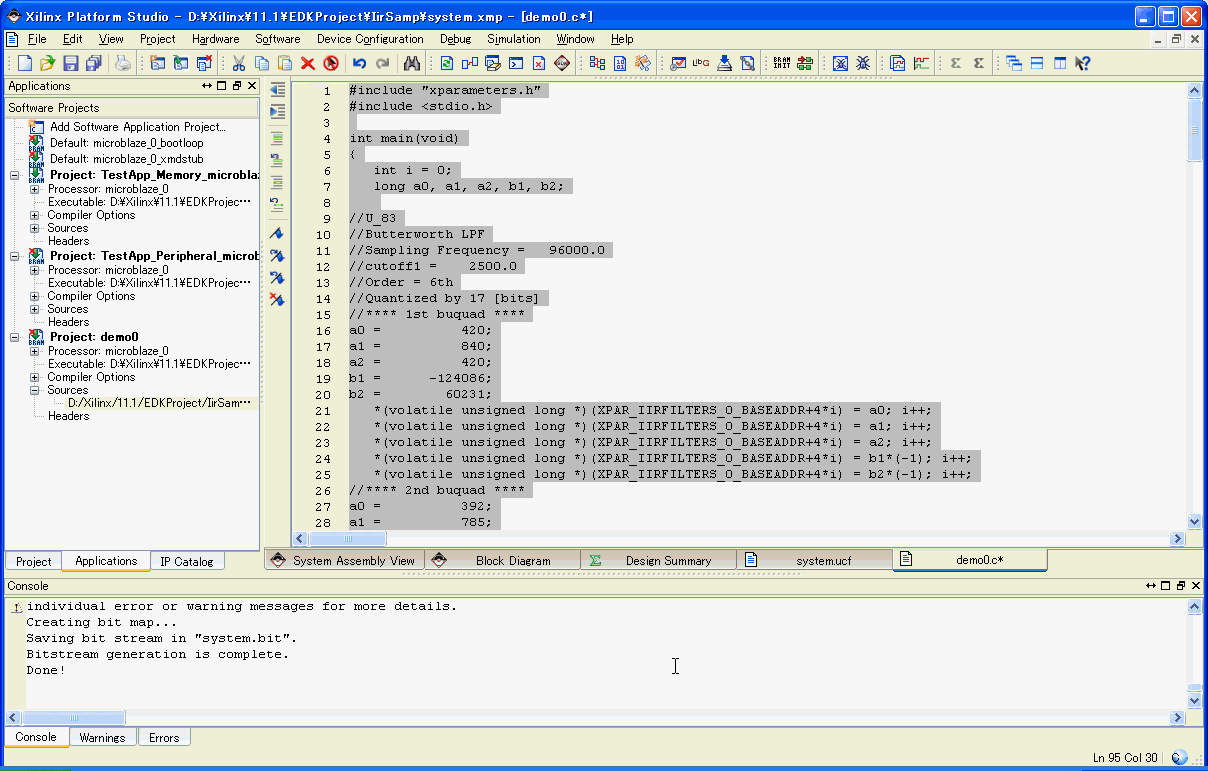

Sourcesを展開し、demo0.cをダブルクリックして開き、これをペーストする。

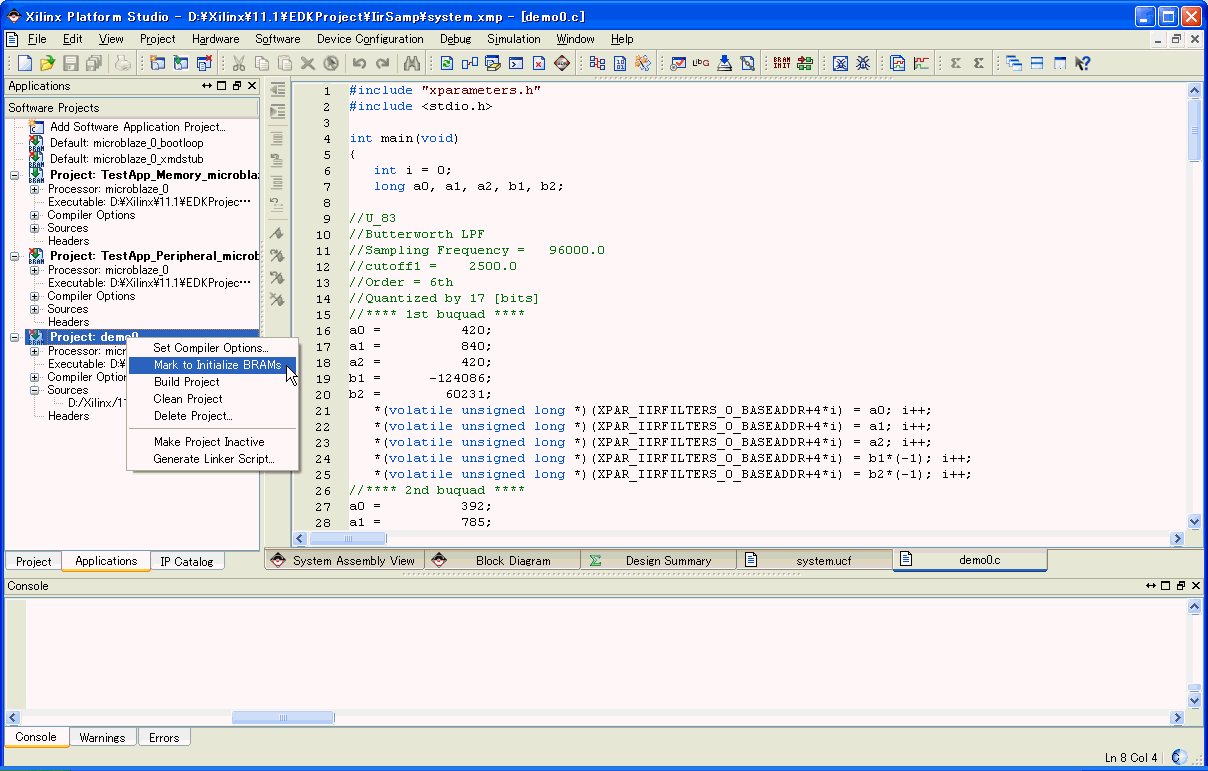

Project: demo0を選択し、右クリックでMark to Initialize BRAMｓを選択。

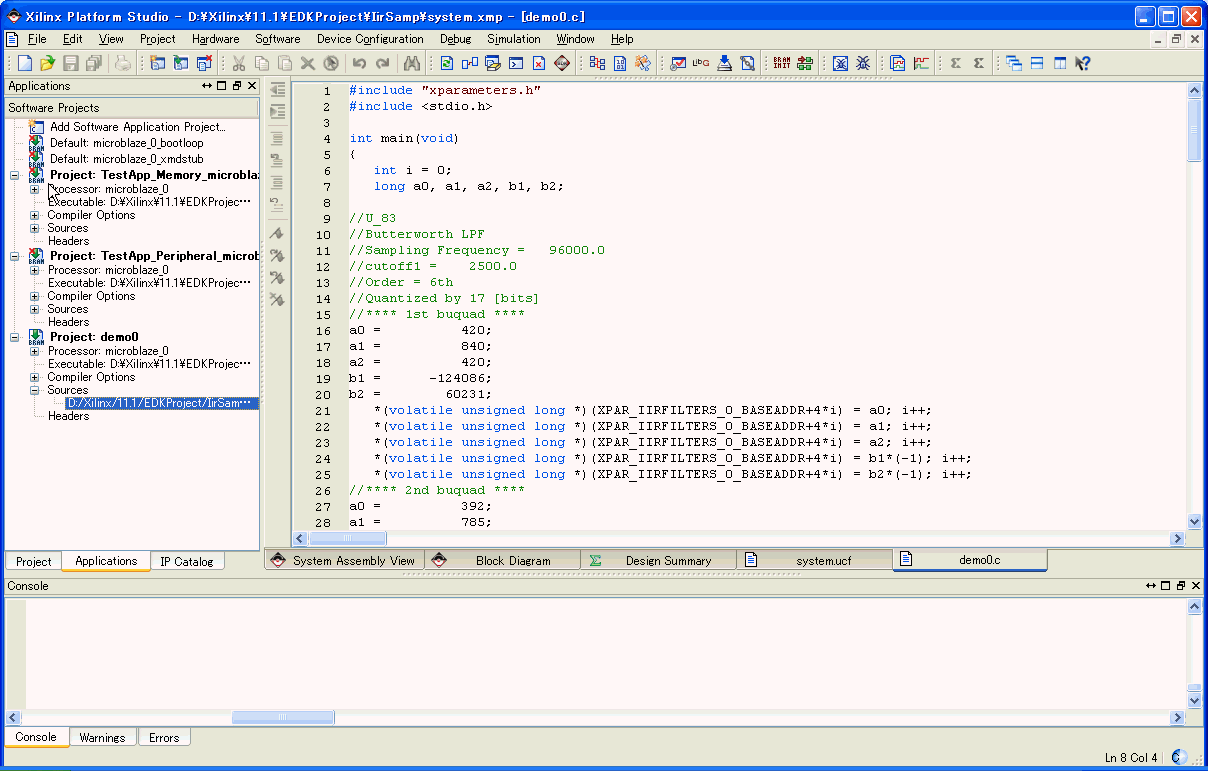

Project: demo0のアイコン上の赤色の「Xマーク」が消え、他のプロジェクトにXマークが付いているのを確認（この場合プロジェクトが3つあり、その中のdemo0のみが有効になっているということ）。

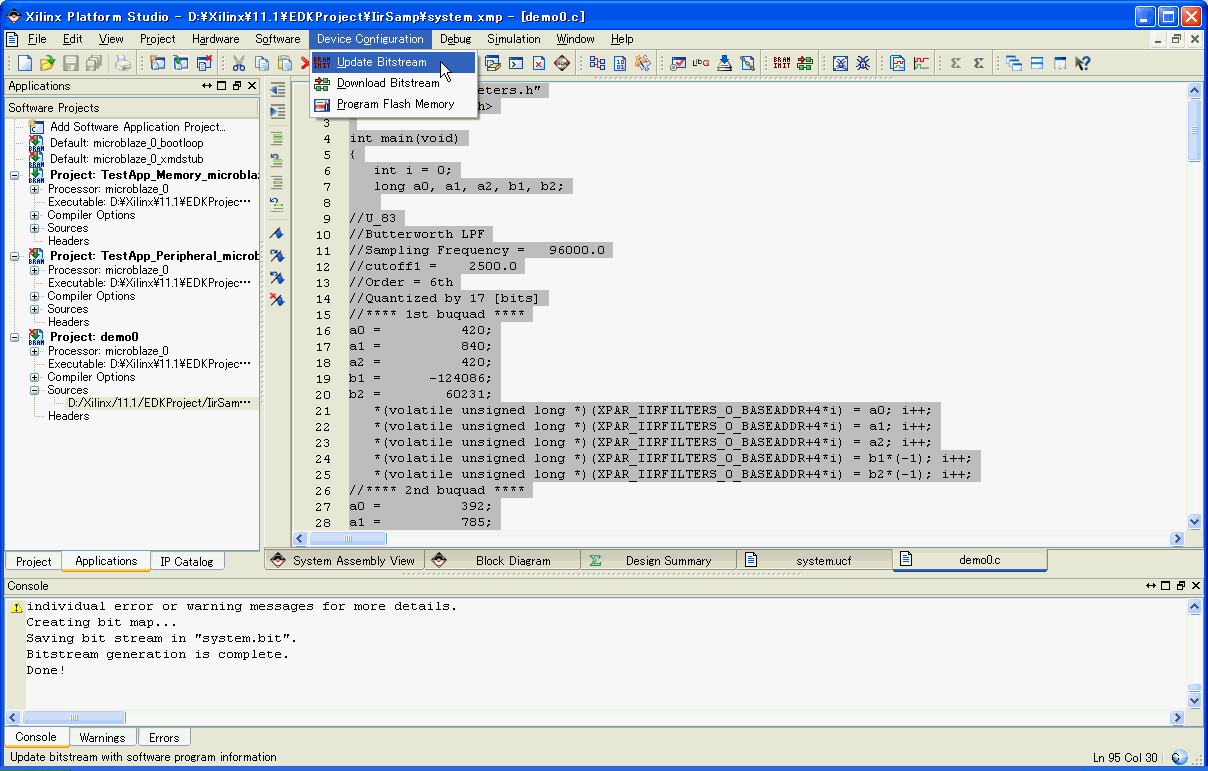

メニューのDevice ConfigurationからUpdate Bitstreamを選択。これによりdemo0.cを含んだビットストリームを生成します。
下部のConsoleに「Done！」と出たら成功です。以降この手順に従ってFPGAにダウンロードしましょう。
シンセシスレポートを見るとIIRフィルタで乗算器を6個使っています。Biquadが6個あるからです（3段×2ch）。
iirfilters_0にはIIRフィルタが2個（Lch/Rch）入っていますが、それらの係数はレジスタに繋がっているのでMicroBlazeから自由に設定できます。demo0.cではLPFの係数を設定しています（以下は周波数特性、SoftOscillo2
Standard Editionで基板に白色雑音を入力し、その出力をFFTアナライザでアベレージングしたもの）。
また、demo0.cではHPF/BPF/BRFの係数設定をコメントアウトしているので、それらを有効にすると以下のように特性が変わります。
Biquad3段縦続接続なので係数の数は3×5＝15個。15個のレジスタの値を書き換えることにより、さまざまな特性を実現することができます。
|
