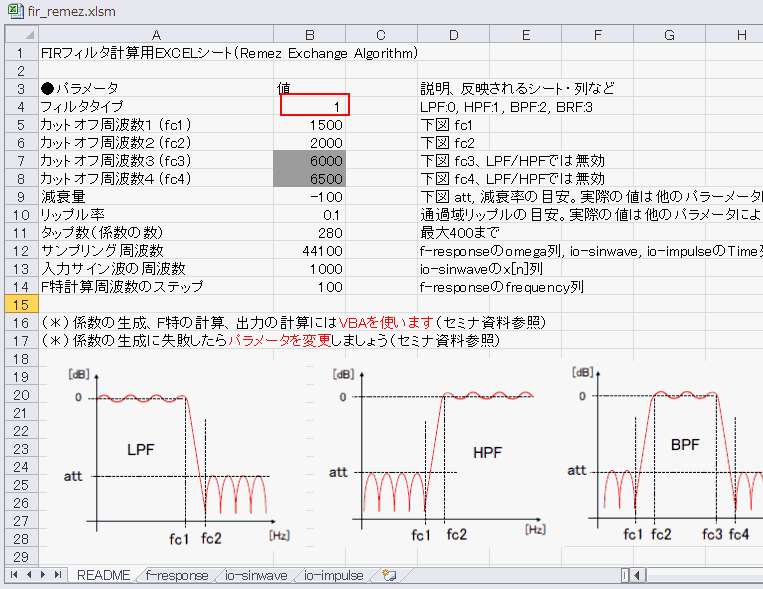

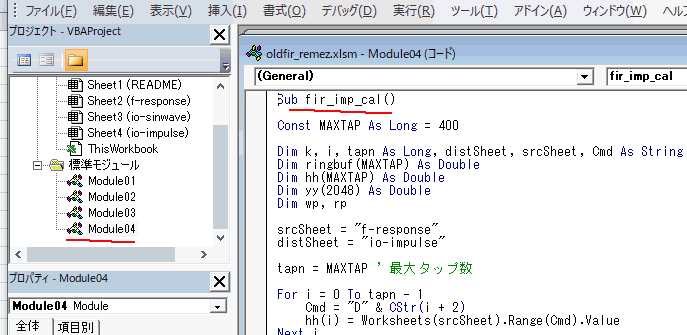

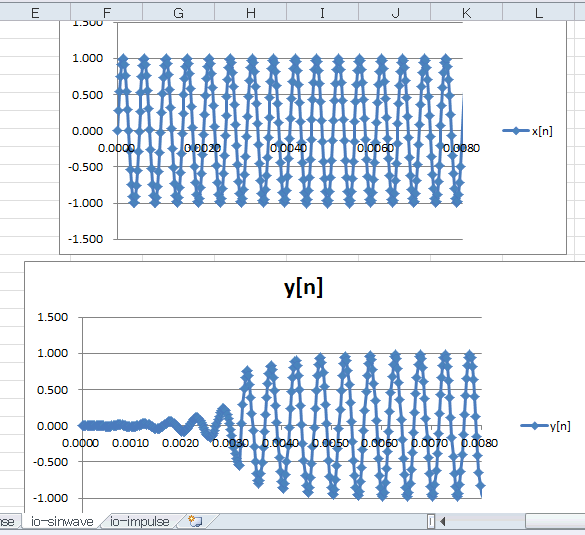

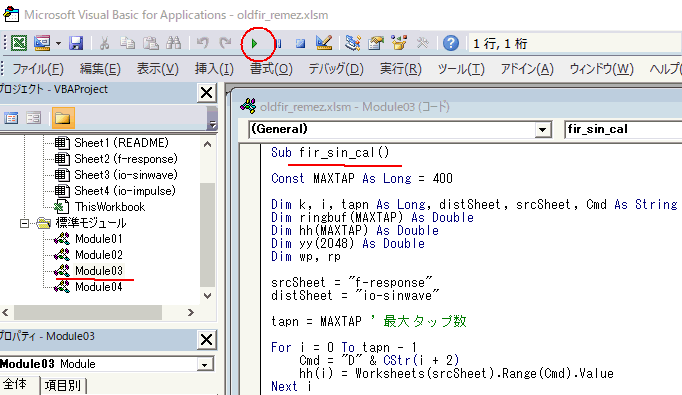

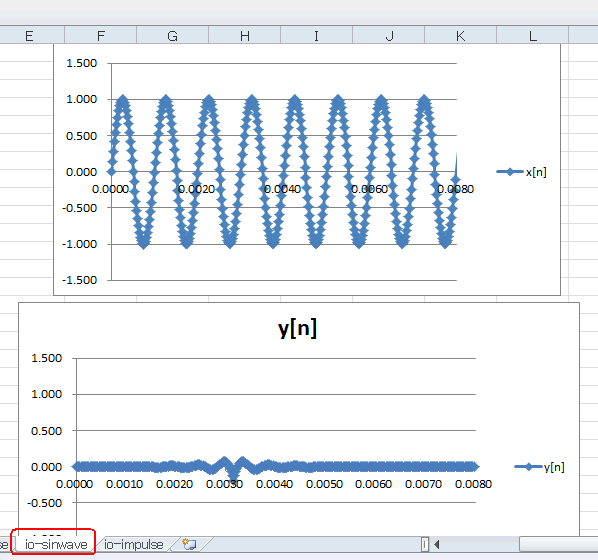

セミナ特製EXCEL�@-4　フィルタタイプ（LPF/HPF/BPF/BRF）の変更と確認 ●高域通過フィルタの設計 　fir_remez.xlsmはデフォルトでLPFになっています。下図ではREADMEでフィルタタイプを１（HPF）に変えました。 　Module01(fir_coeff_cal)を実行すると下図のような高域通過特性になります。 　入出力特性を見るにはModule03(fir_sin_cal)を実行する必要があります（下図）。 　io-sinwaveシートを見ると下図のように1000Hzが減衰していることが分かります。f-responseシートの振幅特性と合致しているか確認しましょう。 　サイン波の周波数を変えるにはREADMEシートのB13セルを変更します。下図は2000Hzとした場合です（変更後、Module03(fir_sin_cal)を実行する）。 　インパルス応答を見るにはModule04(fir_imp_cal)を実行します。 　下図の上が入力（単位インパルス）、下が出力（インパルス応答）です。HPFのインパルス応答はこのように直流分がない形になります。 次のページへ 目次へ戻る
