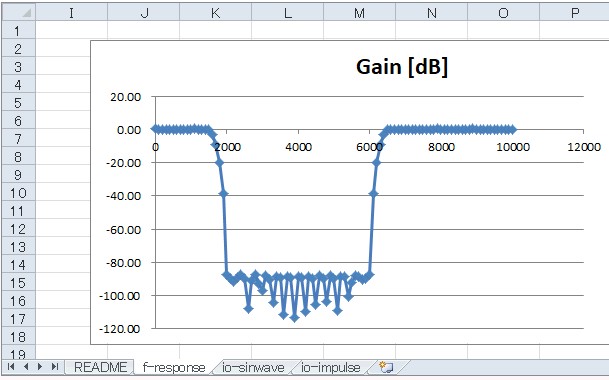

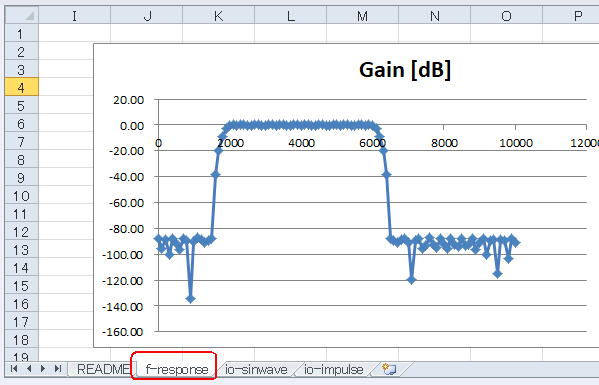

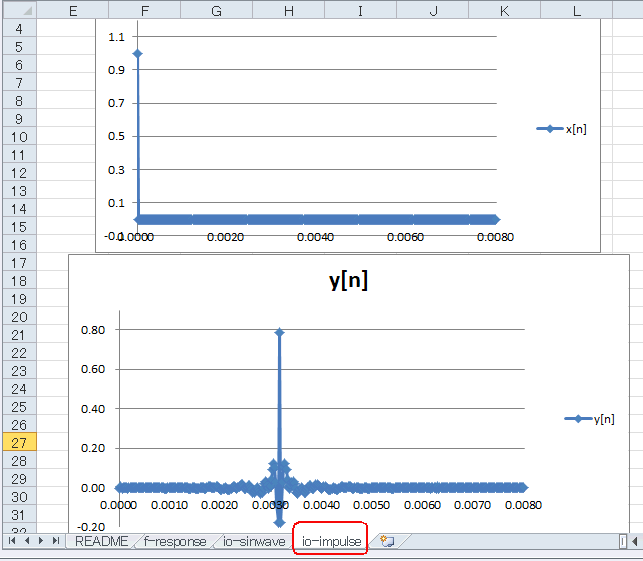

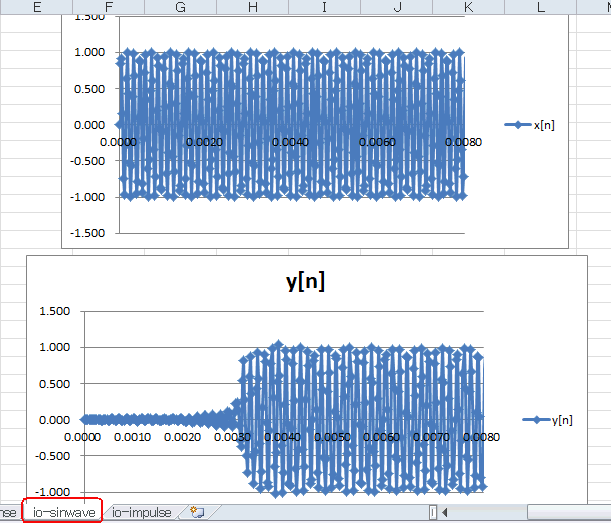

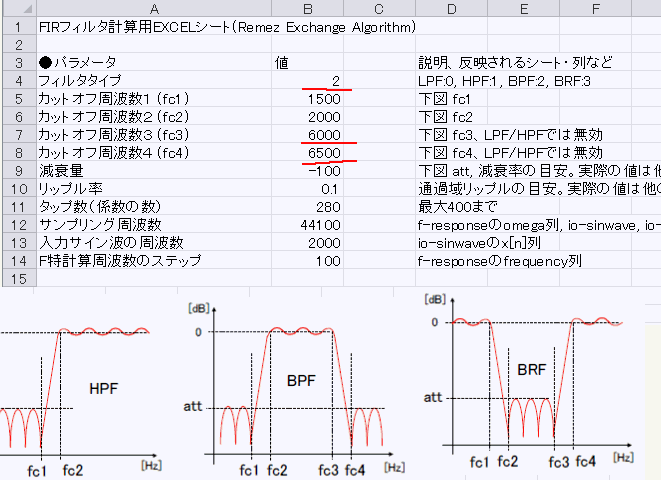

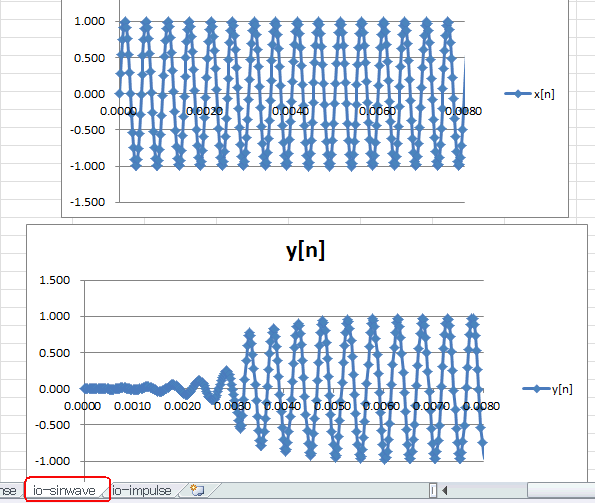

セミナ特製EXCEL�@-4　フィルタタイプ（LPF/HPF/BPF/BRF）の変更と確認（続き） ●帯域通過フィルタの設計 　READMEに戻ってフィルタタイプを２（BPF）に変えてみましょう。BPF/BRFは fc3, fc4 のパラメータが有効になります。 　Module01(fir_coeff_cal)を実行すると下図のような帯域通過特性になります。 　入出力特性を見るにはModule03(fir_sin_cal)を実行する必要があります（下図）。 　io-sinwaveシートを見ると下図のように2000Hzが通過していることが分かります。f-responseシートの振幅特性と照らし合わせて、1000, 7000Hzは減衰、2000, 6000Hzは通過しているのを確認しましょう。 ●帯域遮断フィルタの設計 　READMEシートに戻ってフィルタタイプを３（BRF)として 　Module01(fir_coeff_cal)を実行すると下図のような帯域遮断特性になります。 　Module03(fir_sin_cal)を実行し、io-sinwaveシートを見ましょう。下図では7000Hzが通過しています。f-responseシートの振幅特性と照らし合わせて確認しましょう。 　インパルス応答を見るにはModule04(fir_imp_cal)を実行します。下図の上が入力（単位インパルス）、下が出力（インパルス応答）です。BRFのインパルス応答はこのように直流分が存在する形になります。 　BPF/BRFでは fc3, fc4 が有効になりますが、このように fc2-fc1 = fc4-fc3 となるように設定しましょう（スロープの幅を左右等しくする）。 最初のページへ 目次へ戻る
