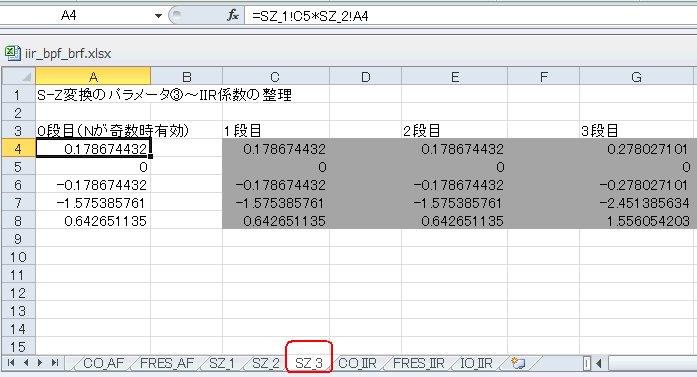

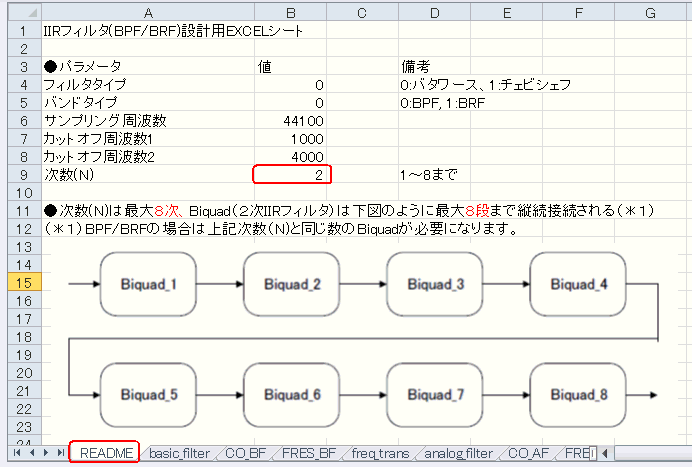

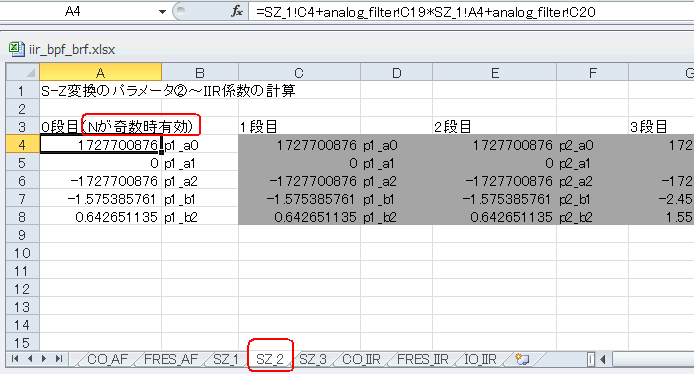

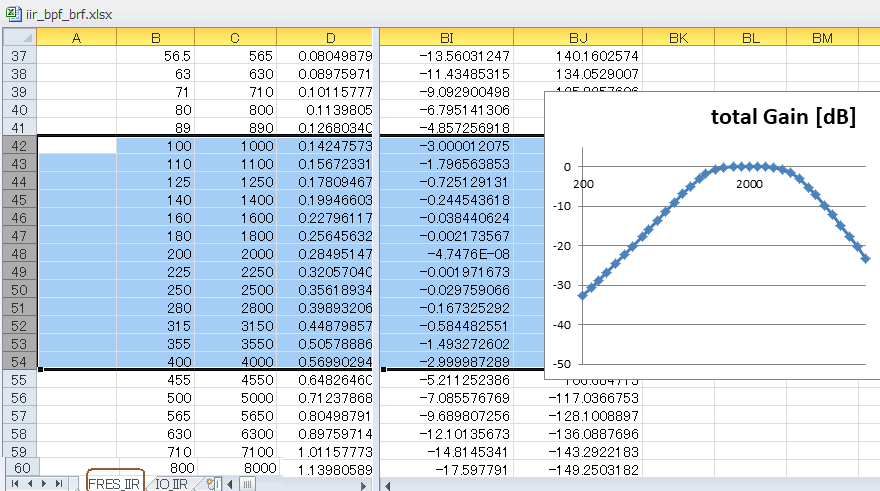

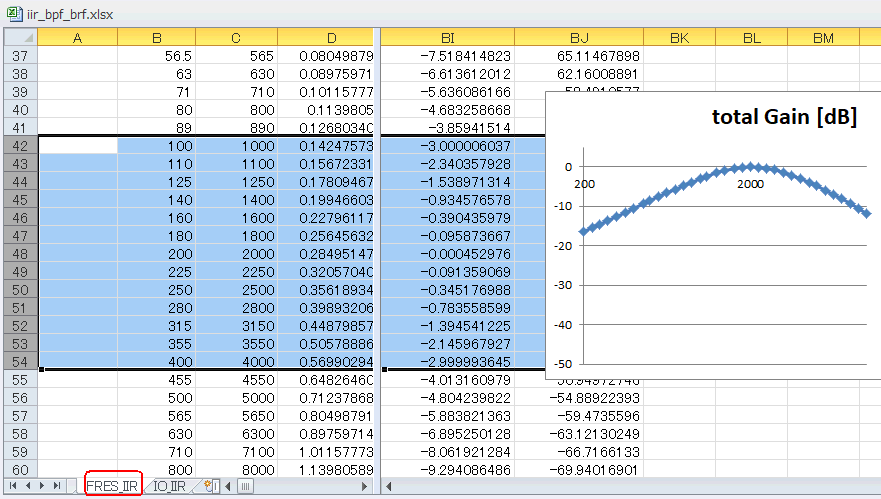

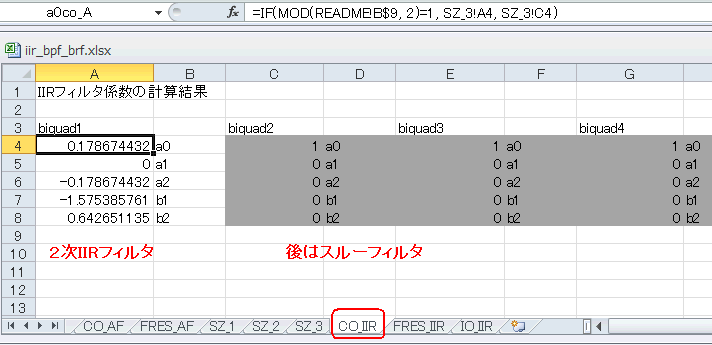

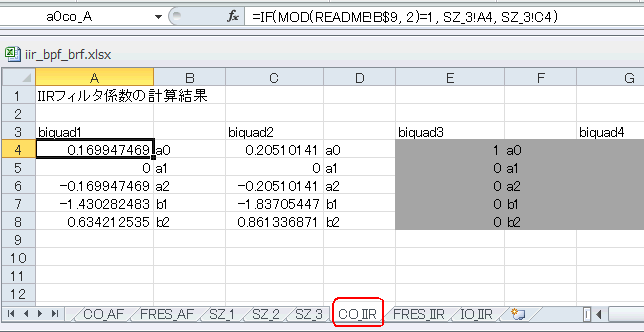

セミナ特製EXCEL�B-2　IIRフィルタ（BPF）の次数を変えてみる（続き） ■双一次S-Z変換 　SZ_1シートからは双一次S-Z変換（この表A-3）を行います。２次式であることから表A-3の下の段が適用されます。 　次のSZ_2シートでは表A-3におけるA, B, C, D, E（同表の下の段）を求めます。 　次のSZ_3シートでは分子にくる係数にGを乗算しています。分子biq0_a0, biq0_a1に対してのみ行います。 ●1次のIIRフィルタを設計した 　次数N=1とするとBiquad1は下図のように2次IIRフィルタになります。後のBiquad2〜8はスルーフィルタなので実質Biquadは1個になります。 ●1次IIRフィルタの周波数特性 　FRES_IIRシートでIIRフィルタの周波数特性を計算します。低域通過、1000, 4000Hzで-3.0 dBになっており、所望のIIRフィルタが設計できたことが分かります。 ■次数をN=2とする 　それではREADMEに戻ってNを２としてみましょう。 ●2次のIIRフィルタを設計した 　次数N=2とするとBiquad1に加えBiquad2が有効になります（４次IIRフィルタ）。後のBiquad3〜8はスルーフィルタなので実質Biquadは２個になります。 ●2次IIRフィルタの周波数特性 　FRES_IIRシートでIIRフィルタの周波数特性を計算します。低域通過、1000, 4000Hzで-3.0 dB、傾きは1次よりも急峻になっています。 次のページへ 目次へ戻る
