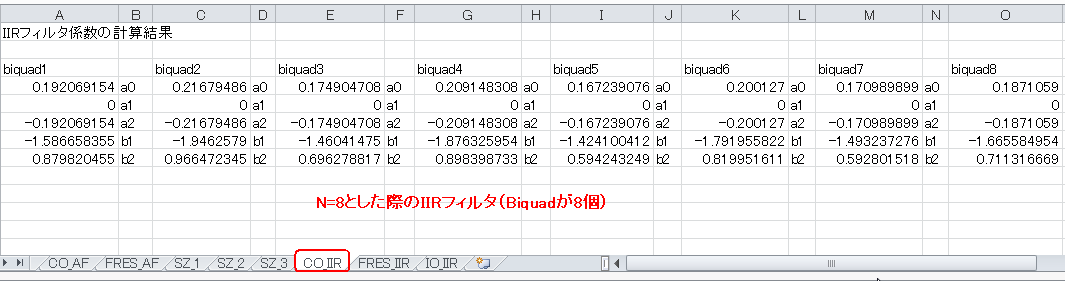

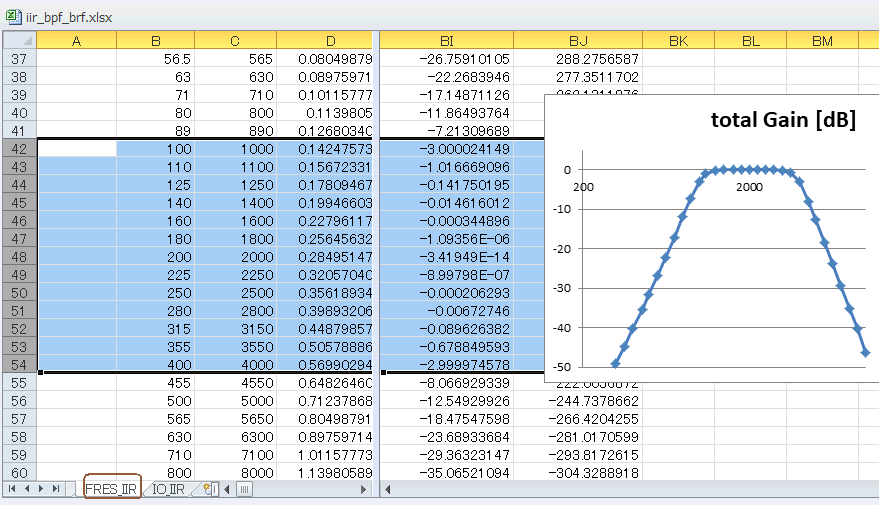

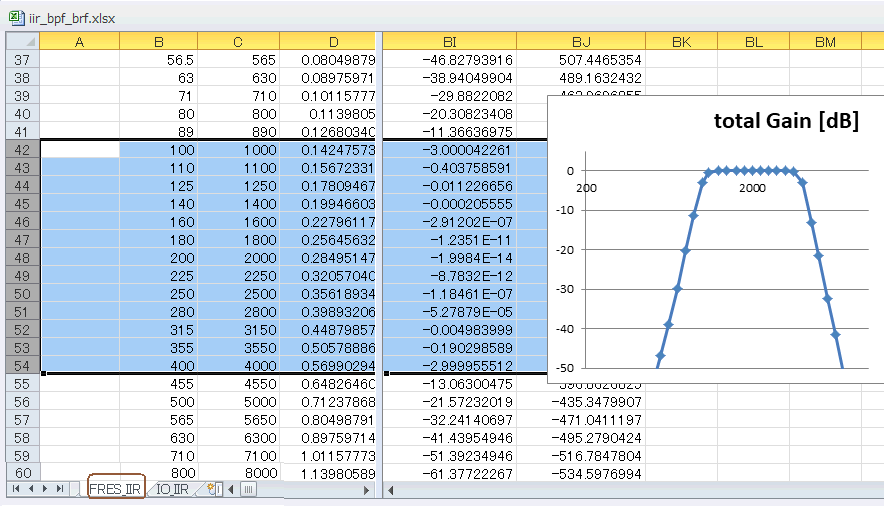

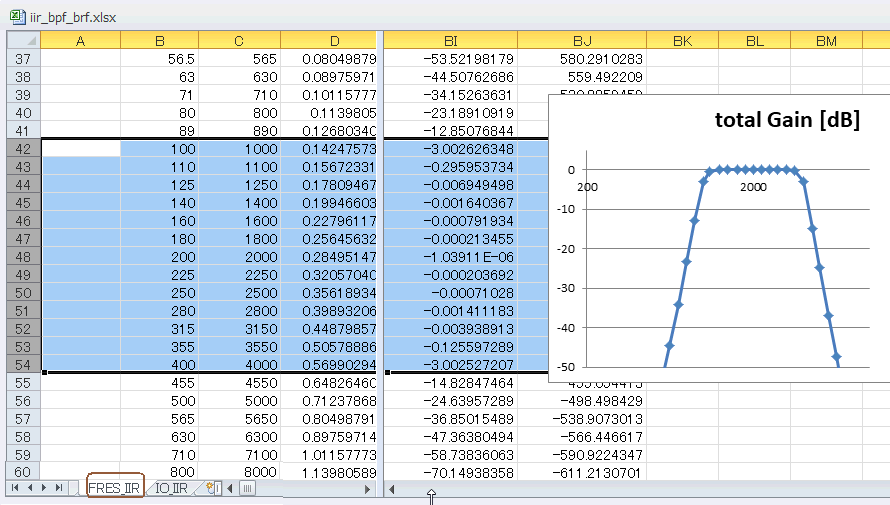

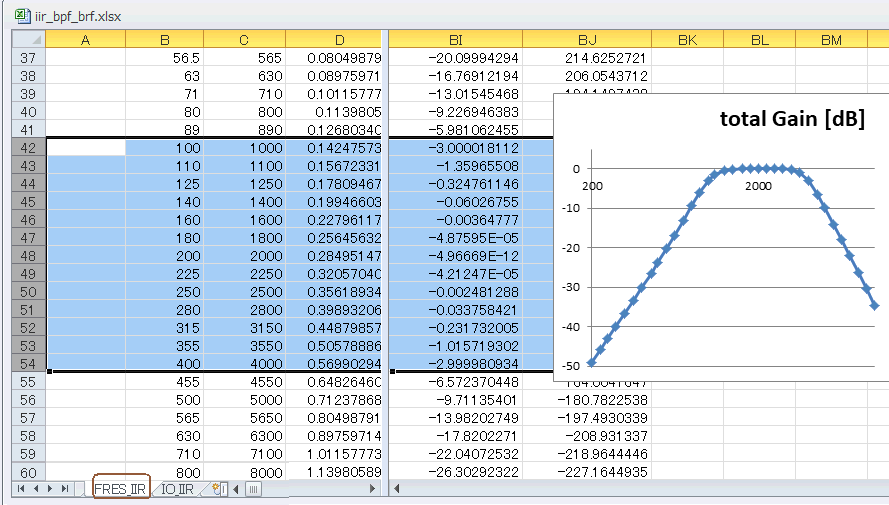

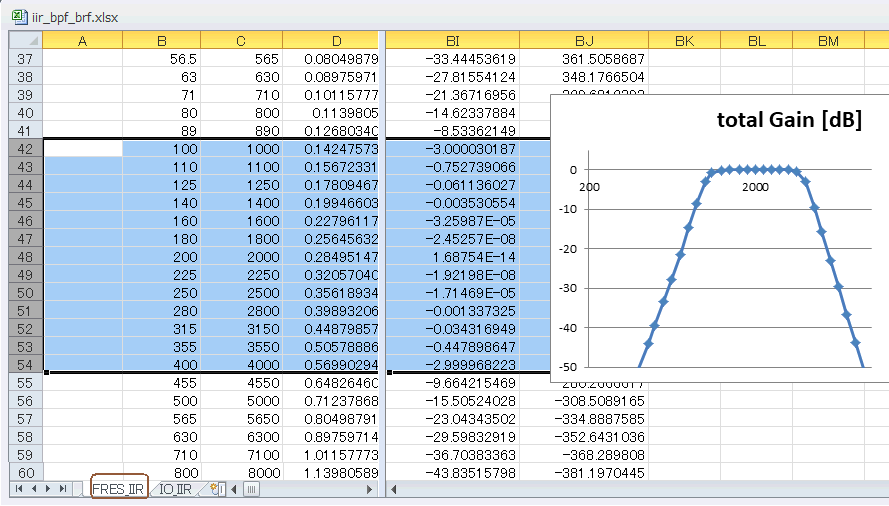

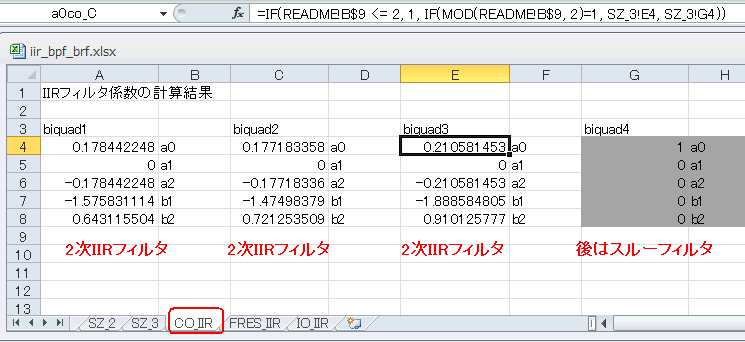

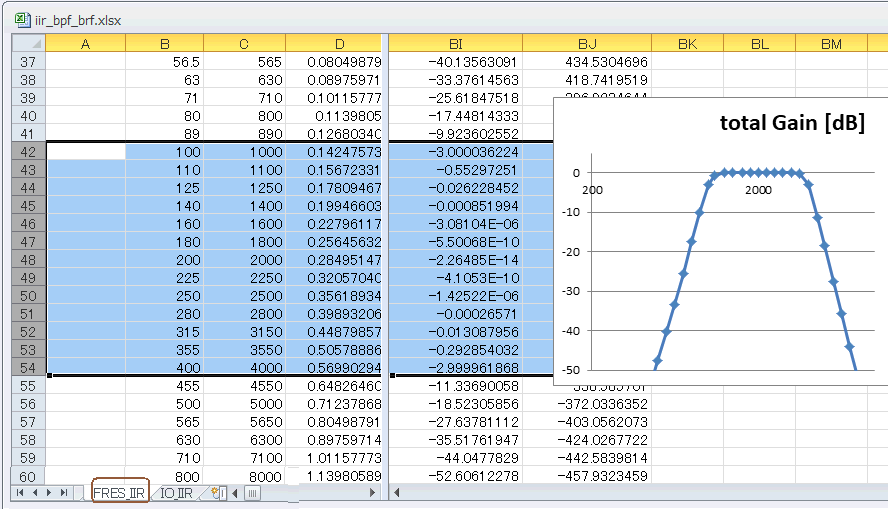

セミナ特製EXCEL�B-2　IIRフィルタ（BPF）の次数を変えてみる（続き） ■3次のIIRフィルタ 　READMEで次数N=3とするとBiquad1, 2, 3はそれぞれ2次、合計６次になります。後のBiquad4〜8はスルーフィルタなので実質Biquadは３個になります。 ●3次IIRフィルタの周波数特性 　FRES_IIRシートでIIRフィルタの周波数特性を計算します。低域通過、1000, 4000Hzで-3.0 dB、傾きは2次よりも急峻になっています。 ●4次IIRフィルタの周波数特性 　READMEで次数N=4とすると下図のようになります。低域通過、1000, 4000Hzで-3.0 dB、傾きは3次よりも急峻になっています。 ●5次IIRフィルタの周波数特性 　READMEで次数N=5とすると下図のようになります。低域通過、1000, 4000Hzで-3.0 dB、傾きは4次よりも急峻になっています。 ●6次IIRフィルタの周波数特性 　READMEで次数N=6とすると下図のようになります。低域通過、1000, 4000Hzで-3.0 dB、傾きは5次よりも急峻になっています。 ●7次IIRフィルタの周波数特性 　READMEで次数N=7とすると下図のようになります。低域通過、1000, 4000Hzで-3.0 dB、傾きは6次よりも急峻になっています。 ●8次IIRフィルタの周波数特性 　READMEで次数N=8とすると下図のようになります。低域通過、1000, 4000Hzで-3.0 dB、傾きは7次よりも急峻になっています。 ■次数NとBiquadの数の関係（BPF/BRFの場合） 　READMEで設定した次数NとBiquadの数は以下のような対応になります。LPF/HPFの場合と比べると倍のBiquadが必要になることが分かります（＊１） （＊１）周波数変換で次数が倍になることに起因する。 READMEの次数N Biquadの数 IIRﾌｨﾙﾀとしての次数 1 1 2 2 2 4 3 3 6 4 4 8 5 5 10 6 6 12 7 7 14 8 8 16 　下図はREADMEでN=8としたときの係数です。8個のBiquad全てが2次の係数を持つので16次IIRフィルタになります。 最初のページへ 目次へ戻る
