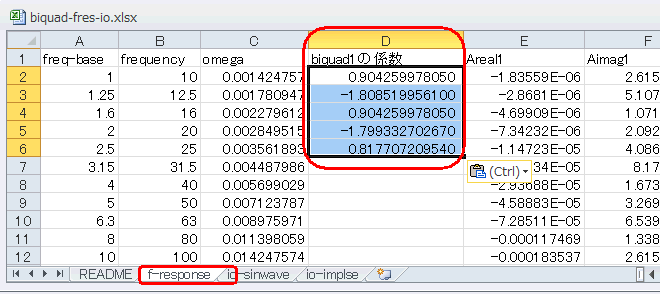

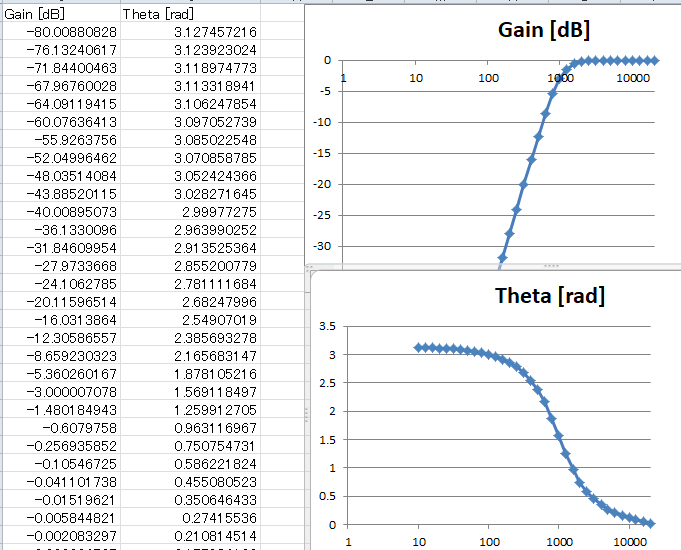

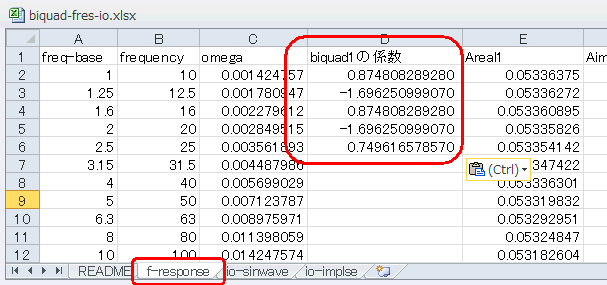

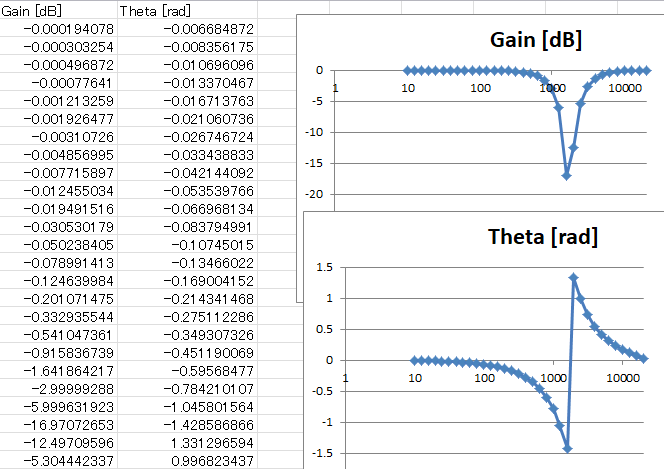

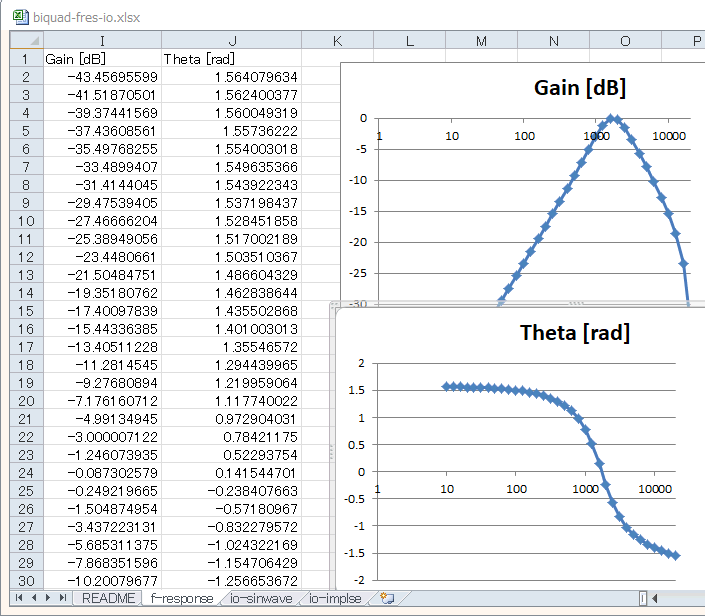

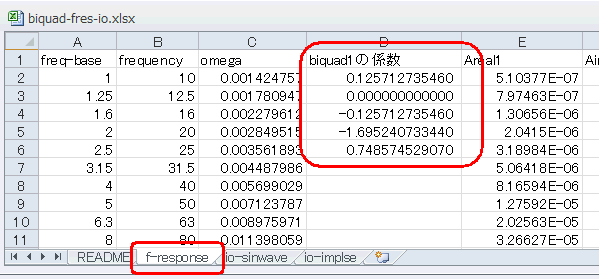

コラム2C　EXCELでBiquadの周波数特性を計算（続き） ●フィルタ係数を変えてHPFに 　今度は係数をHPF（High Pass Filter, 高域通過フィルタ）に変えてみます。これから係数をコピーして f-responseシートにペーストします（＊１） （＊１）他のシート（io-sinwave, io-impulseシート）の係数は自動的に更新される。 　　図1-09　係数はこのシートで変える ●高域が通過、位相は進む 　図1‐10の上が振幅特性ですが、カットオフ1kHzのHPFになっています。同図下は位相特性ですが、正方向に振れており、位相が進んていることが分かります。 　　図1-10　HPFの特性。カットオフは1kHz ●フィルタ係数を変えてBPFに 　今度は係数をBPF（Band Pass Filter, 帯域通過フィルタ）に変えてみます。これから係数をコピーして f-responseシートにペーストします。 　　図1-11　係数はこのシートで変える ●1k〜3kHzが通過、低域、高域は減衰 　図1‐12の上が振幅特性ですが、カットオフ1kHz/3kHzのBPFになっています。同図下は位相特性ですが、低域は正方向、高域は負方向に振れています。 　　図1-12　BPFの特性。カットオフは1kHz/3kHz ●フィルタ係数を変えてBRFに 　今度は係数をBRF（Band Reject Filter, 帯域除去フィルタ）に変えてみます。これから係数をコピーして f-responseシートにペーストします。 　　図1-13 係数はこのシートで変える ●1k〜3kHzが減衰、低域、高域は通過 　図1‐14の上が振幅特性ですが、カットオフ1kHz/3kHzのBRFになっています。同図下は位相特性ですが、低域は負方向、高域は正方向に振れています。 　　図1-14　BRFの特性。カットオフは1kHz/3kHz ●入出力特性も確認できる 　io-sinwaveシート、io-impulseシートに関してはコラム35で説明します。 最初のページへ 目次へ戻る
