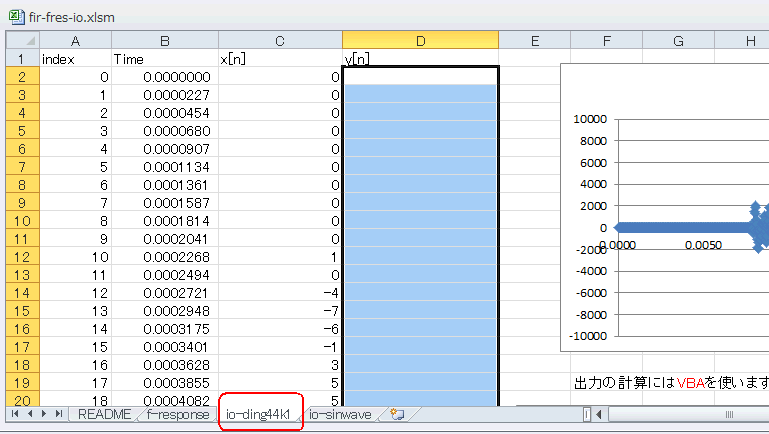

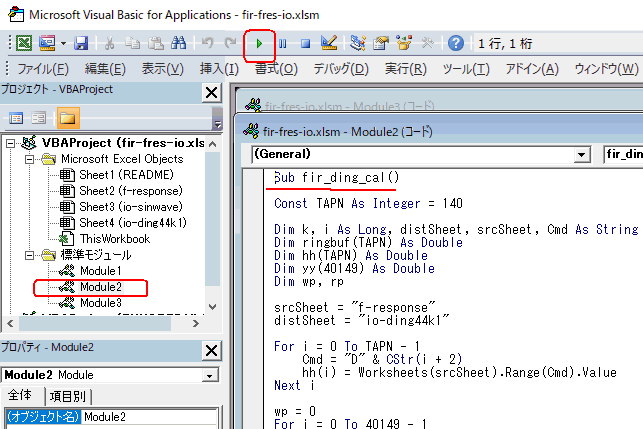

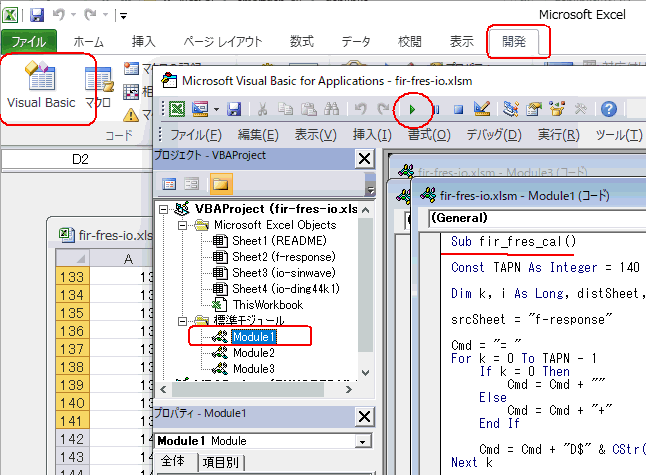

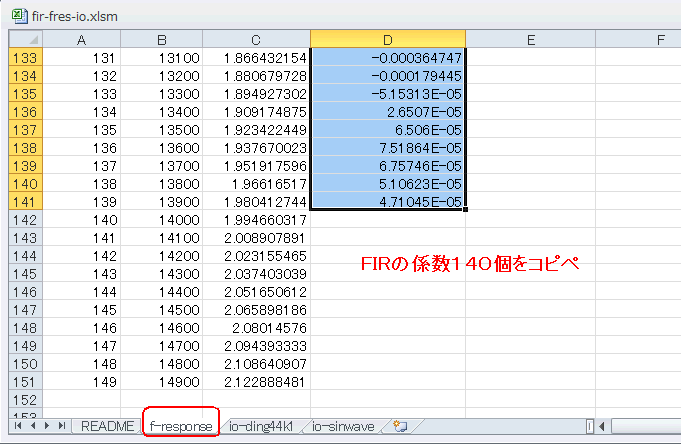

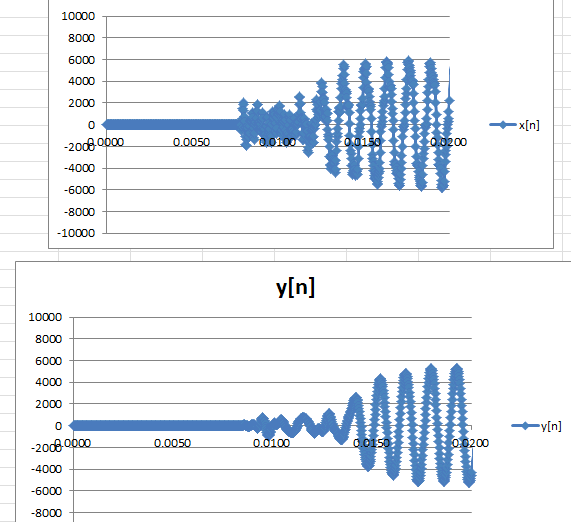

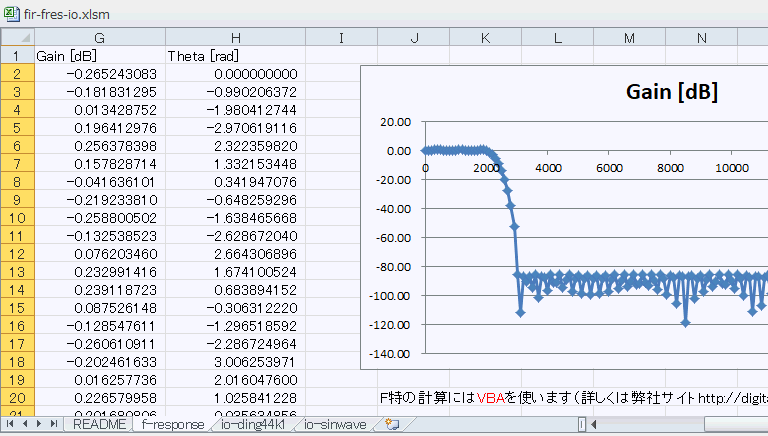

コラム31　EXCELでFIRフィルタを実行する ●FIR型LPFの係数をコピペ 　ここで使用したEXCELのf-responseシートを開きます。デフォルトの係数は７サンプル移動平均になっているので、これと置き換えます（下図）。 ●VBAで周波数特性の計算 　開発タブのVisual Basicをクリックし、Module1(fir_fres_cal)を開いて実行します（下図）。 　同シートの右の方に周波数特性が現れます。下図のように2000〜3000Hzにかけて急峻に減衰します。 ●VBAで出力の計算 　となりのio-ding44k1シート(下図）で入出力特性を見ます。C列のx[n]はフィルタの入力、D列のy[n]は出力になります。出力はVBAで計算します。 　VBAを開き、Module2(fir_ding_cal)を実行します（下図）。 　下図は計算結果、上が入力、下が出力になります。 次のページへ 目次へ戻る
