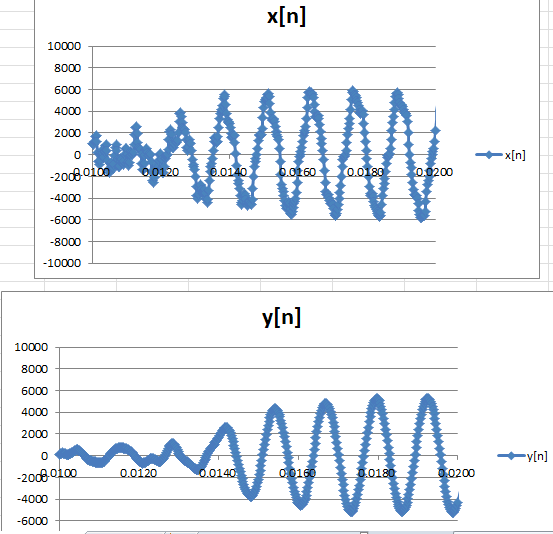

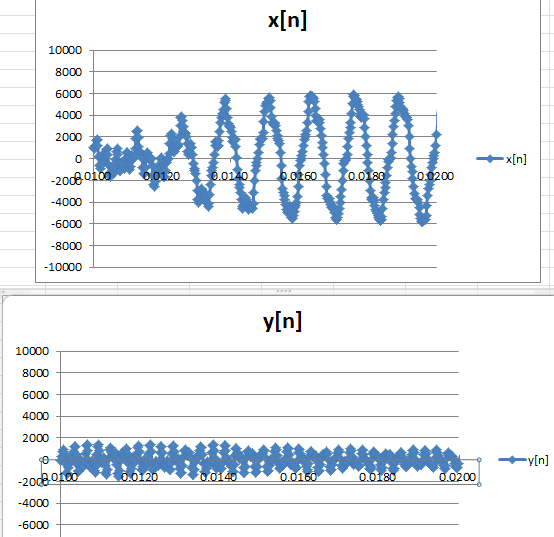

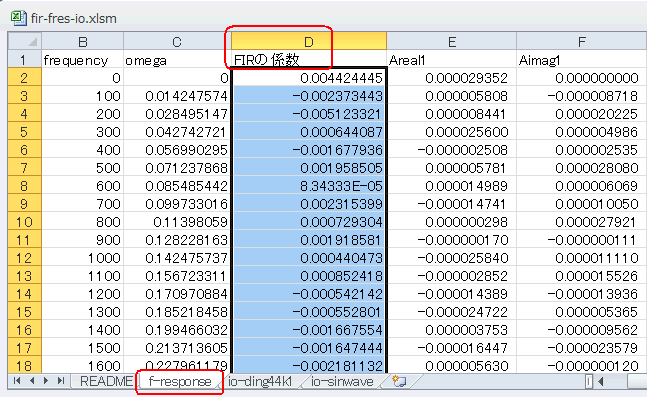

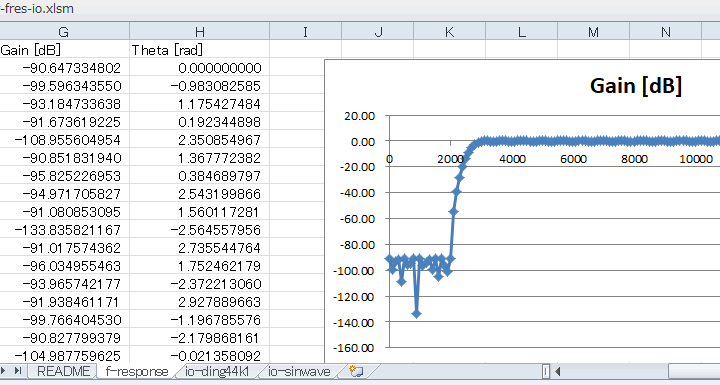

コラム31　EXCELでFIRフィルタを実行する（続き） 　横軸のスケールを広げてみます（下図）。LPFによって波形が滑らかになっているのが分かります。 ●フィルタ前後の音を聞き比べる 　入力と出力の音をWAVEファイルに変換して聴き比べましょう（コラム32参照）。これが入力、これが出力です。LPFにより音が柔らかくなっています。 ●次はHPFをかけてみる 　f-responseシートに戻り、D列にこれをコピペします（下図）。 　周波数特性は下図のように、3kHz以上を通すHPFになっています。 ●もう一度VBAで出力を計算 　となりのio-ding44k1シートに移りましょう。出力の計算には再度VBAのModule2(fir_ding_cal)を実行する必要があります。今度はギザギザだけが残っているのが分かります。 　コラム32に倣って出力の音をWAVEファイルに変換します（この音）。出力は高い成分のみで、「ピーン」と聞こえると思います。 次のページへ 目次へ戻る
